FILTRO DE AIRE DEL ALOJAMIENTO DE LA
CORREA
Consulte las precauciones de seguridad de la
página
131
.
1.
Apoye el escúter en su soporte central.
2.
Extraiga la esterilla del piso izquierdo ( ).
3.
Baje el soporte lateral.
4.
Extraiga el posapiés izquierdo del asiento
trasero ( ) extrayendo la tapa ( ) y el perno A
2
( ).
4
(1)
(2)

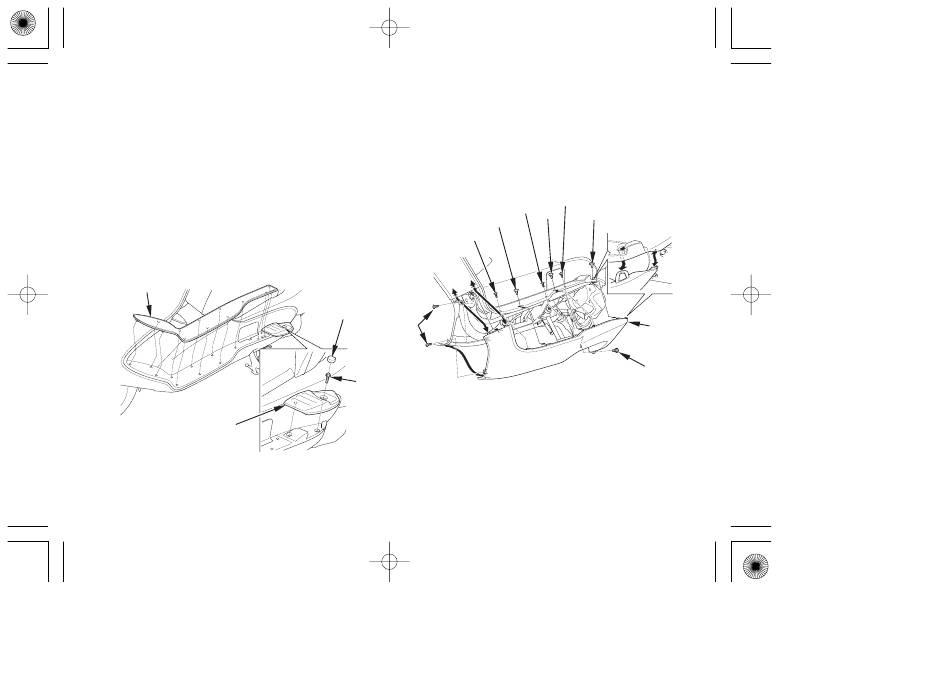

(1) Esterilla del piso
(2) Posapiés izquierdo
140
5.
Extraiga con cuidado el faldón izquierdo del
piso ( ) quitando los retenedores ( ), el
perno B ( ) y los tornillos ( ).
1
3
(3)
(8)
(4)
(3) Tapón
(5) Falda del lado izquierdo
(4) Perno A
(6) Sujetadores
5
7
8
(8)
(8)
(6)
(6)
(6)
(8)
(7) Perno B
(8) Tornillos
6
(5)
(7)
