Sustitución De La Correa De Transmisión - Ferris F160Z Serie Manual Del Operador

ADVERTENCIA
Tenga mucha precaución al girar el brazo tensor con la
barra de quiebre, debido al aumento de tensión en el
resorte a medida que se gira el brazo tensor. Se pueden
producir lesiones si se libera anticipadamente la barra de
quiebre mientras el resorte está bajo tensión.
3. Con una barra de quiebre de 1/2 pulg (B), coloque el
extremo cuadrado en el orificio en el brazo tensor (B) y
gire el brazo tensor en sentido horario, lo que aliviará la
tensión que ejerce el brazo tensor en la correa. Retire la
correa de la polea de husillo de la izquierda (D). Jale toda
la correa retirada de la polea de husillo de la izquierda
hacia el centro de la cubierta.
4. Retire la correa de la guía de correa (E) instalada en
la polea tensora ajustable (F). Gire el brazo tensor en
sentido horario de tal forma que se jale lejos del punto
de paro del brazo tensor (L). Para retirar la correa de la
guía de correa, inicie con la porción de la correa entre la
polea tensora ajustable y la polea del embrague de toma
de fuerza (PTO) (G) y presione la correa hacia abajo
de la guía de correa, después jálela alrededor y luego
por encima de la guía de correa. Libere con cuidado la
tensión de la barra de quiebre.
5. Retire la correa vieja de la/s polea/s tensora/s fija/s
restante/s delantera/s (H), de la polea tensora fija trasera
(I), y de las poleas de husillo restantes (J).
6. Instale la nueva correa en las poleas de husillo derecha
y central (J) y en la polea de embrague de la toma de
fuerza (PTO) (G). Asegúrese de que el lado en V de
la correa corra por las ranuras de las poleas y de que
la correa pase correctamente por la guía de correa del
embrague de la toma de fuerza (PTO) (K) y de que el
lado trasero de la correa haga contacto con la/s cara/s de
la/s polea/s tensora/s delantera/s fija/s (H) y de la polea
tensora fija trasera (I).
7. Instale la correa en la guía de correa instalada en la
polea tensora ajustable. Gire el brazo tensor en sentido
horario de tal forma que se jale lejos del punto de paro
del brazo tensor. Para instalar la correa en la guía de
correa, inicie con el tramo de la correa entre la polea
tensora ajustable y la polea de embrague de la toma de
fuerza (PTO) y jale la correa hacia arriba hasta la guía de
correa. Jale toda la correa hacia la polea de husillo de la
izquierda. Libere con cuidado la tensión de la barra de
quiebre.
8. Verifique que el lado en forma de V de la correa corra
en las ranuras de las poleas de husillo derecha y central
y la polea del embrague de la toma de fuerza (PTO).
Asegúrese de que el lado posterior de la correa entre en
contacto con la cara de la polea tensora ajustable, de la/s
polea/s tensora/s fija/s delanteras, y la polea tensora fija
trasera. Asegúrese de que la correa pase correctamente
por las guías de correa.
9. Gire el brazo tensor en sentido horario, e instale la
correa sobre la polea de husillo izquierda.
10. Libere con cuidado la tensión de la barra de quiebre.
40
11. Ajuste la cubierta del cortacésped a la altura de corte de
3-1/2" (8,9 cm).
12. Use la tabla "Longitud del resorte de tensión de la
correa" para determinar la longitud correcta del resorte
para su unidad.
Longitud del resorte de tensión de la correa
Tamaño de la cubierta
48"
52"

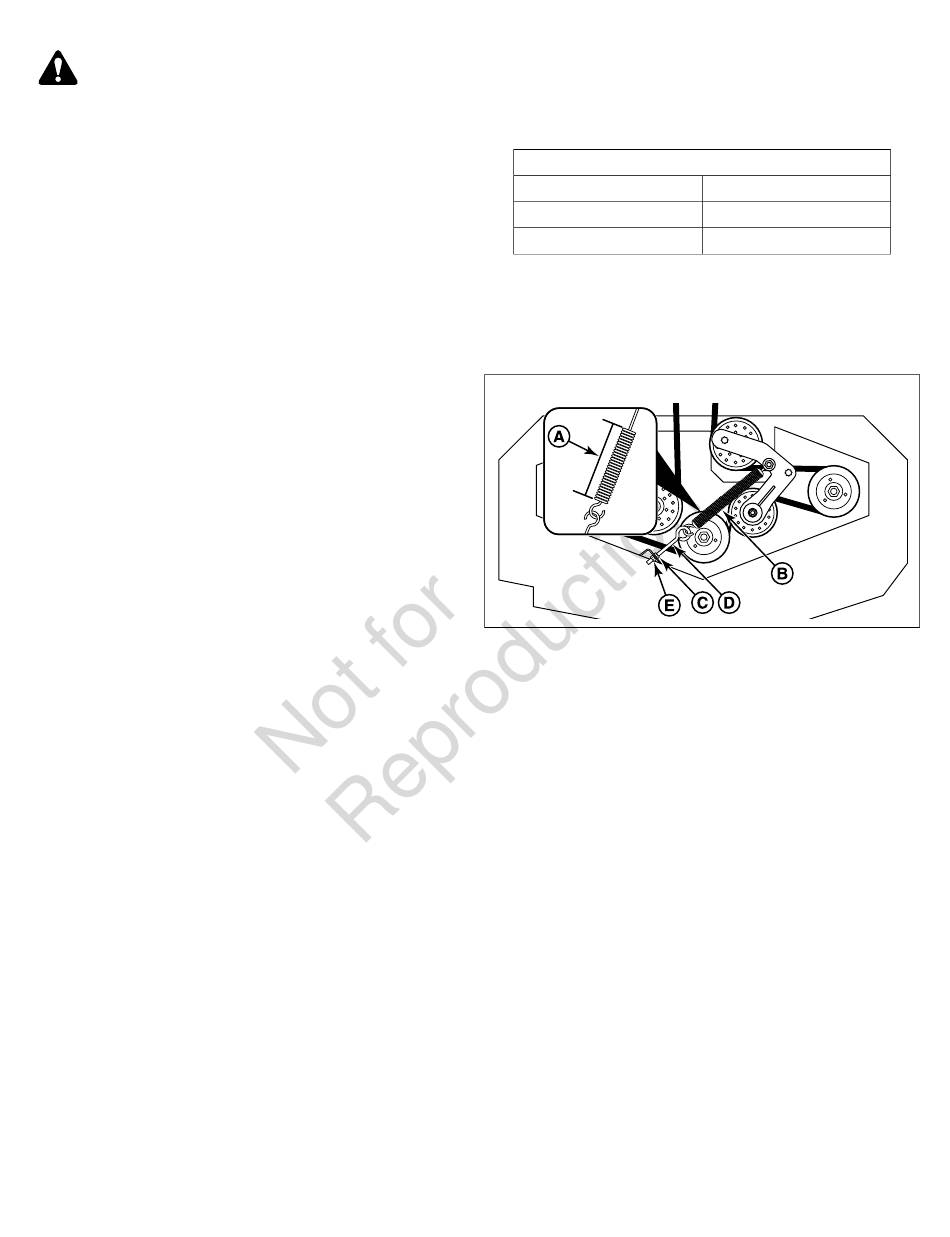

13. Mida la longitud de la bobina (A, Figura 55) del resorte de
tensión de la correa de la cubierta (B). La medida deberá
ser igual a la medida indicada en la tabla Longitud del
resorte de tensión de la correa. De lo contrario, se debe
ajustar la longitud del resorte.
55
14. Afloje la contratuerca (C) en el cáncamo (D).
15. Gire la tuerca de ajuste (E) hasta alcanzar la medida
indicada en la tabla.
16. Vuelva a apretar la contratuerca.
17. Vuelva a instalar las protecciones de la cubierta del
cortacésped y la bandeja de piso.
18. Haga funcionar el cortacésped sin carga durante
alrededor de cinco (5) minutos para ablandar la correa
nueva.
Sustitución de la correa de transmisión
La figura ilustra la configuración de la correa de transmisión,
vista desde la parte superior de la unidad y la flecha (A,
Figura 56) indica el frente de la unidad.
1. Estacione el cortacésped sobre una superficie plana y
nivelada, tal como un piso de concreto.. Desengrane el
PTO, engrane el freno de estacionamiento, apague el
motor y retire la llave de ignición.
2. Quite la correa de transmisión de la cubierta del
cortacésped (ver Sustitución de correa de transmisión
de la cubierta del cortacésped con instrucciones para la
desinstalación.
3. Quite los herrajes que sujetan al cojinete de anclaje del
embrague al embrague del PTO.
Medida
12-1/2" (31.8 cm)
12" (30.5 cm)
