5. Retire el hardware del ancla del resorte (D) que sujeta el
resorte del brazo tensor (E) de la podadora.
6. Retire la banda corta vieja del lado derecho (F) de la polea
tensora frontal (G) y de la polea de la flecha central (H).
7. Instale la nueva banda corta del lado derecho en la polea
de la flecha central y en la polea tensora frontal.
8. Vuelva a conectar el resorte del brazo tensor. Instale la
rondana de 3/8" y luego el espaciador en el eje del perno
de 3/8". Instale el gancho del resorte del brazo tensor
alrededor del cuerpo del espaciador y luego instale el perno
en la pestaña de sujeción del resorte, luego asegure la
tuerca nylock de 3/8".
9. Gire el brazo tensor de impulso de la flecha en el sentido
de las manecillas del reloj, lo que aliviará la tensión sobre
la banda que ejerce el brazo tensor. Vuelva a instalar la
banda en la polea de la flecha derecha y en la polea tensora
trasera. Asegúrese de que el lado en forma de V de la
banda corra por las ranuras de las cuatro poleas. Libere
con cuidado la tensión en el brazo tensor de la flecha.
10. Ajuste la cubierta de la podadora a su posición de corte de
8.9 cm (3 1/2").
11. Mida la longitud de resorte a resorte (I) del resorte del brazo
tensor. La medida debe ser igual a 6-1/8" (15,6 cm) ± 1/8
(0,32 cm). De no ser así, afloje la contratuerca (J) en el
perno de carro (K) y la tuerca de 3/8" (L) que asegura la
polea tensora trasera (B) a la cubierta. Esto permitirá que
la polea tensora trasera se mueva dentro de su ranura de
ajuste.
12. Girar la tuerca de ajuste (M) hasta alcanzar la medida.
Apriete la contratuerca y la tuerca de 3/8" que aseguran la
polea tensora trasera a la cubierta.
13. Vuelva a instalar la banda larga de la cubierta del lado
izquierdo. Consulte Reemplazo de la banda larga de la
izquierda de la cubierta para ver las instrucciones de
instalación.
44
14. Vuelva a instalar las protecciones de la cubierta de la
podadora y la bandeja del piso.
15. Haga marchar la podadora en condición sin carga durante
unos cinco (5) minutos para amoldar las bandas nuevas.
Sustitución de la correa de transmisión

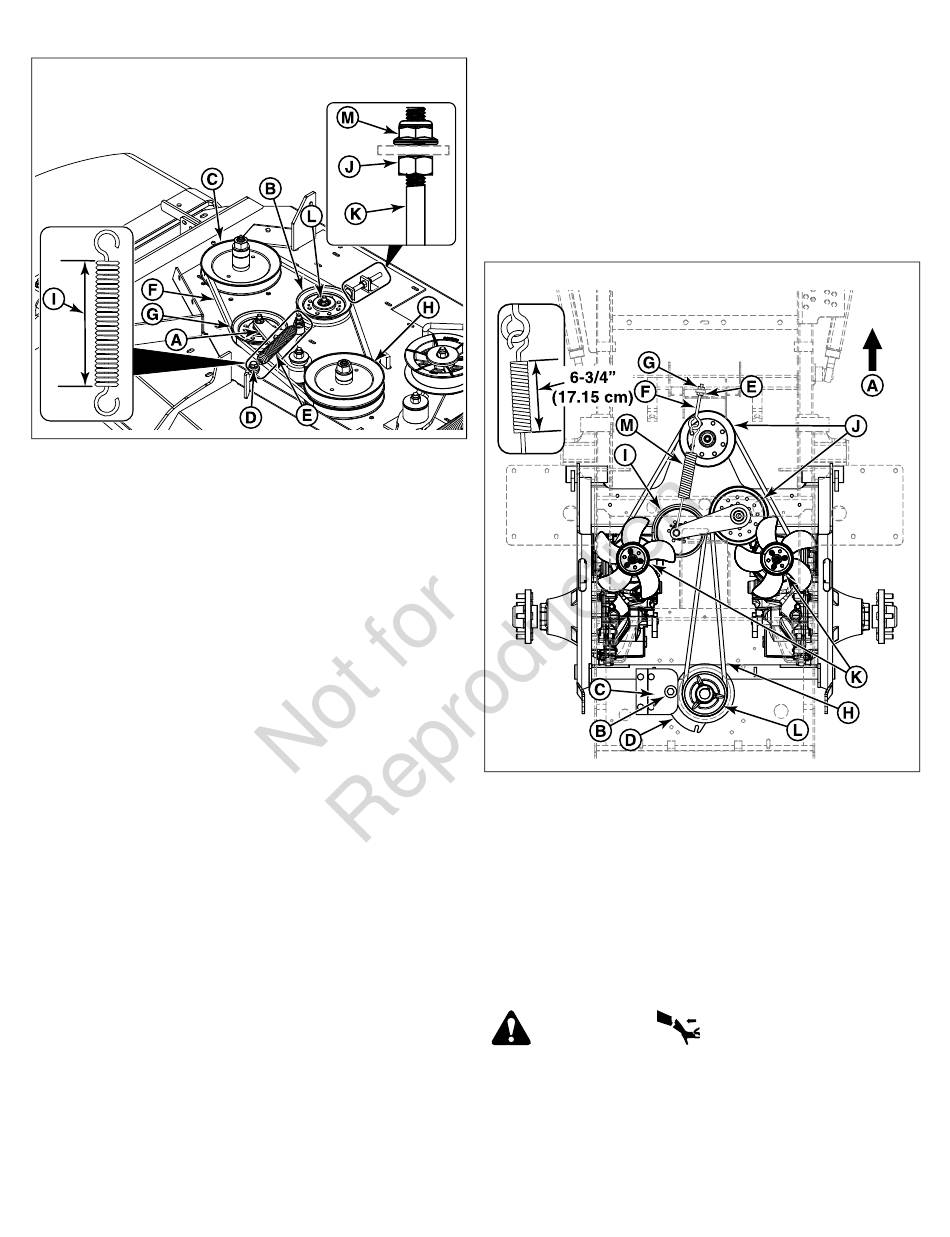

La figura ilustra la configuración de la correa de transmisión,
vista desde la parte superior de la unidad y la flecha (A, Figura
61) indica el frente de la unidad.
61
1. Estacione la unidad montable giro cero sobre una superficie
plana y nivelada, tal como un piso de concreto. Desengrane
el PTO, engrane el freno de estacionamiento, apague el
motor y retire la llave de ignición.
2. Remueva la correa del cortacésped. Véase el Reemplazo
de la correa de accionamiento del cortacésped para obtener
las instrucciones de desmontaje.
3. Desmonte las piezas (B) que aseguran el cojinete de anclaje
del embrague (C) al embrague del PTO (D) y desconecte
el mazo de cables del embrague del PTO.
ADVERTENCIA
DISPOSITIVO DE ENERGÍA ALMACENADA: La liberación
incorrecta del resorte tensor de la correa puede ocasionar
lesiones personales. Tenga sumo cuidado al desmontar el
resorte.
