Instalación
4
Bornas de apantallado
Borna electrónica
de apantallado
para tamaño 0
Borna electrónica
de apantallado
para tamaños 1
hasta 6
34
Proceda a montar de la siguiente forma las bornas electrónicas de apantallado:
• Retire, en caso de que lo haya, el teclado y la cubierta frontal.
• Fije la borna electrónica de apantallado a las parte inferior del equipo, directamente
bajo la regleta de bornas electrónicas X14.
MDX 60B
4

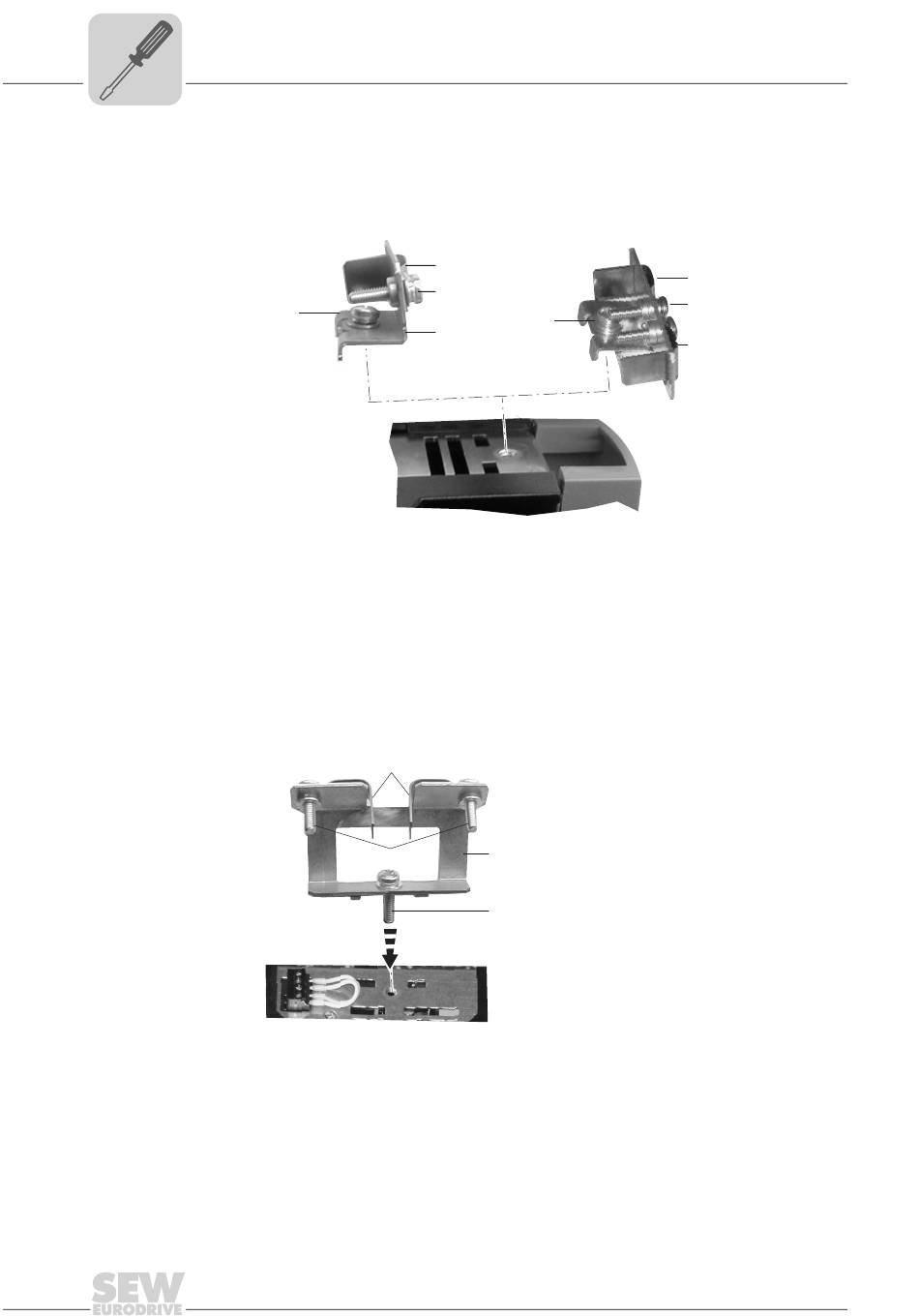

Figura 26: Fijación de la borna electrónica de apantallado (Tamaño 0)
[1] Brida de contacto
[2] Tornillo para sujeción de la brida de
contacto
Proceda a montar de la siguiente forma las bornas electrónicas de apantallado:
• Fije las bridas de contacto a las chapas de apantallado
• Fije la borna electrónica de apantallado a la parte inferior del equipo.
1
2
Figura 27: Fijación de la borna electrónica de apantallado (Tamaños 1 – 6)
[1] Bridas de contacto
[2] Tornillos para sujeción de
las bridas de contacto
Instrucciones de funcionamiento – Variadores vectoriales MOVIDRIVE
1
MDX 61B
2
4
3
[3] Chapa de apantallado
[4] Tornillo para sujeción de la borna de
apantallado
3
4
[3] Chapa de apantallado
[4] Tornillo para sujeción de la borna de apantallado
1
2
3
51466AXX
51465AXX
®
MDX60B/61B
