Arranque del motor

0 0
5.5 Arranque del motor
Especificación de
las consignas
analógicas
Función
Bloqueo del regulador
Parada rápida
Habilitación y parada
Dcha. con 50% n
máx
Dcha. con n
máx
Izda.con 50% n
máx
Izda.con n
máx

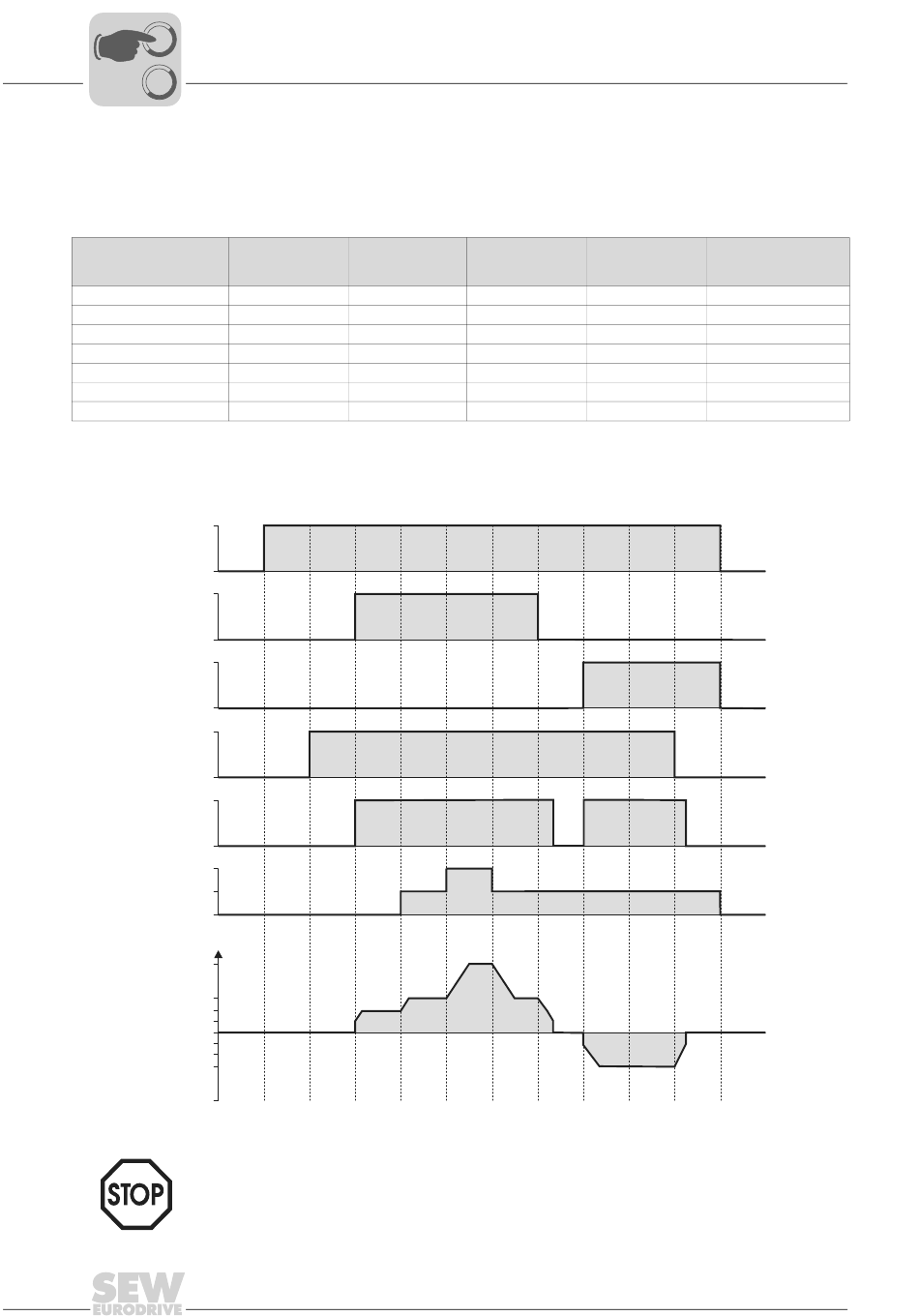

El siguiente diagrama de movimiento muestra a modo de ejemplo cómo, con el modo de conexión de las
bornas X13:1...X13:4 y las consignas analógicas, se arranca el motor. La salida binaria X10:3 (DBØØ
"/Freno") se utiliza para conectar el contactor de frenado K12.
"1"
Entrada DIØØ
/Bloqueo del
regulador
"0"
"1"
Entrada DIØ1
Dcha./Parada
"0"
"1"
Entrada DIØ2
Izda./Parada
"0"
"1"
Entrada DIØ3
Habilitación/
Parada rápida
"0"
"1"
Salida DBØØ
/Freno
"0"
10V
Entrada
5V
analógica n1
(AI11)
0V
n [min ]
n
máx
Velocidad
50% n
máx
n
mín
n
arranque - parada
-50% n
máx
-n
máx
Figura 56: Diagrama de movimiento con consignas analógicas
82
La siguiente tabla muestra qué señales deben aplicarse en las bornas X11:2 (AI1) y
X13:1...X13:4 (DIØØ...DIØ3) en la selección de la consigna "UNIPOL./CONSIGNA
FIJA" (P100) para que el accionamiento funcione con entrada analógica de consignas.
X11:2 (AI11) X13:1 (DIØØ)
Entrada analógica
n1
X
X
X
5 V
10 V
5 V
10 V
-1
t11 acel. Dcha.
t11 acel. Dcha.
0
Si existe un bloqueo del regulador (DIØØ = "0") el motor no recibe suministro de
corriente. En ese caso, un motor sin freno se detiene por inercia.
