Cadel ATENA3 PLUS 12 Manual Instalador página 22

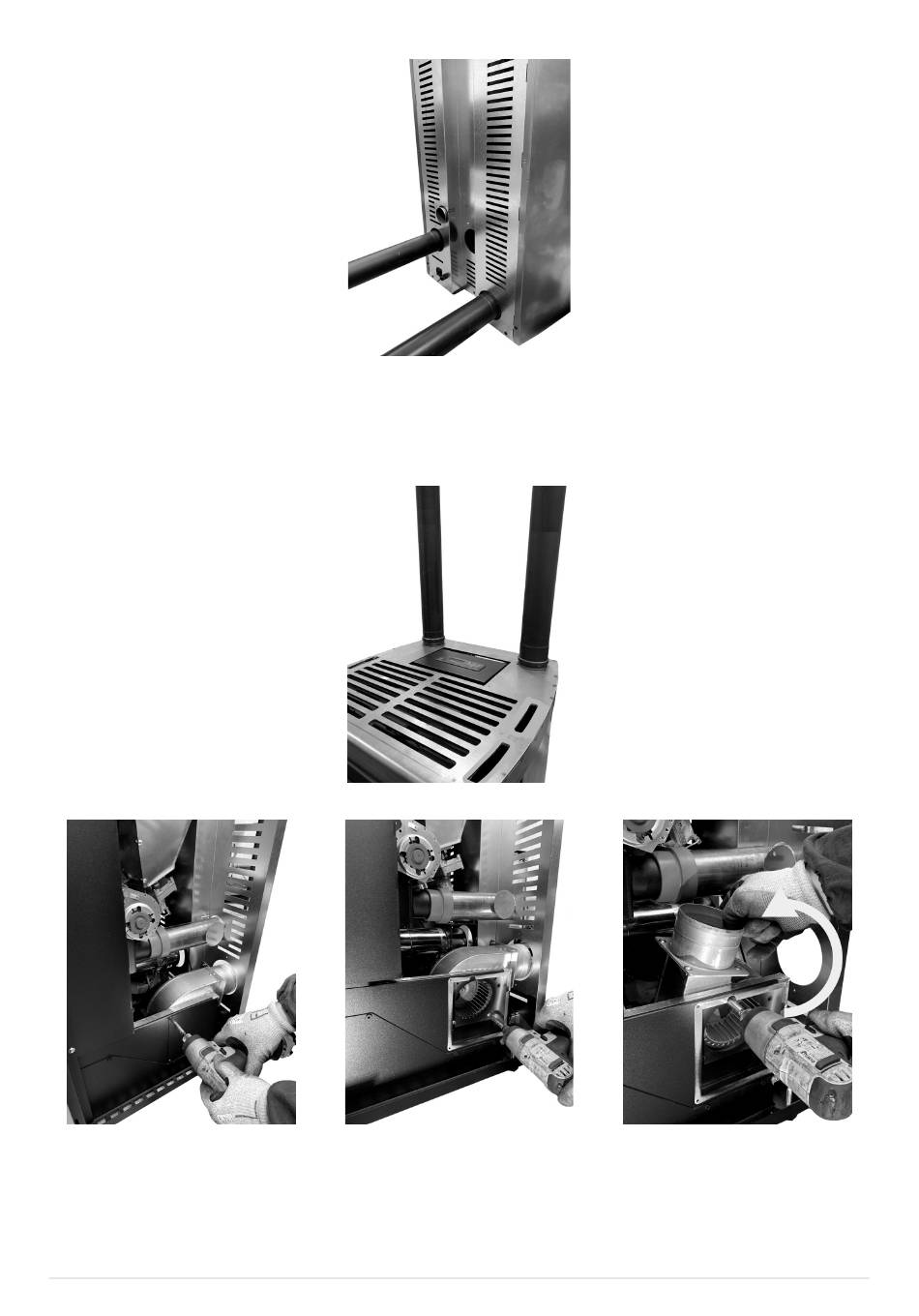

Fig. 51 - Salida del aire caliente trasera
• Coloque los 2 tubos tal como se indica en (véase Fig. 51).
SOLUCIÓN B: canalización con salida del aire caliente traseras (véase Fig. 52).
Para la canalización superior se necesitan 2 kit cód. 5020003 (opcional).
Fig. 52 - Salida del aire caliente superior
Fig. 53 - Retire la tapa Fig. 54 - Extraiga los tornillos del ventilador Fig. 55 - Gire el ventilador
• Retire las paredes laterales y la tapa de la estufa (consulte el capítulo correspondiente).
• En proximidad de los ventiladores de la canalización, retire la puerta de inspección en el lado (véase Fig. 53).
• Extraiga los tornillos del ventilador (véase Fig. 54).
• Gire el ventilador con la boca hacia arriba y fíjelo (véase Fig. 55).
22
ATENA PLUS 12/14 - DUKE 12/14 AIRTIGHT - SABA 12/14
3
