8. Apriete el tornillo de la abrazadera del cable
a 11–14 N·m (99–121 pulgadas-libra) para
afianzar el ajuste.
9. Instale la cubierta de la correa usando los 4
pernos que retiró en el paso 3.
10. Conecte el cable a la bujía.
11. Compruebe la operación del embrague del freno
de la cuchilla; consulte
cuchillas (página
Cambio de la correa de la
transmisión
Intervalo de mantenimiento: Cada 250 horas
1. Pare el motor y espere a que se detengan todas
las piezas en movimiento.
2. Desconecte el cable de la bujía.
3. Retire los 4 pernos que sujetan la cubierta de la
correa a la carcasa de la máquina.
Nota:
Guarde los pernos para instalar la
cubierta de la correa en la carcasa de la
máquina.
4. Retire la cubierta de la correa.
5. Elimine los residuos de debajo de la cubierta
de la correa.
6. Afloje el soporte y gire el soporte hacia adelante
(Figura 49).
Nota:
El soporte evita que la transmisión
se incline demasiado y que la correa de la
transmisión se salga de la polea.
1. Muelle tensor de la
transmisión
2. Soporte
3. Transmisión
7. Retire el muelle tensor de la transmisión.
8. Retire la correa de la transmisión de la polea
de transmisión.
Mantenimiento de las
24).

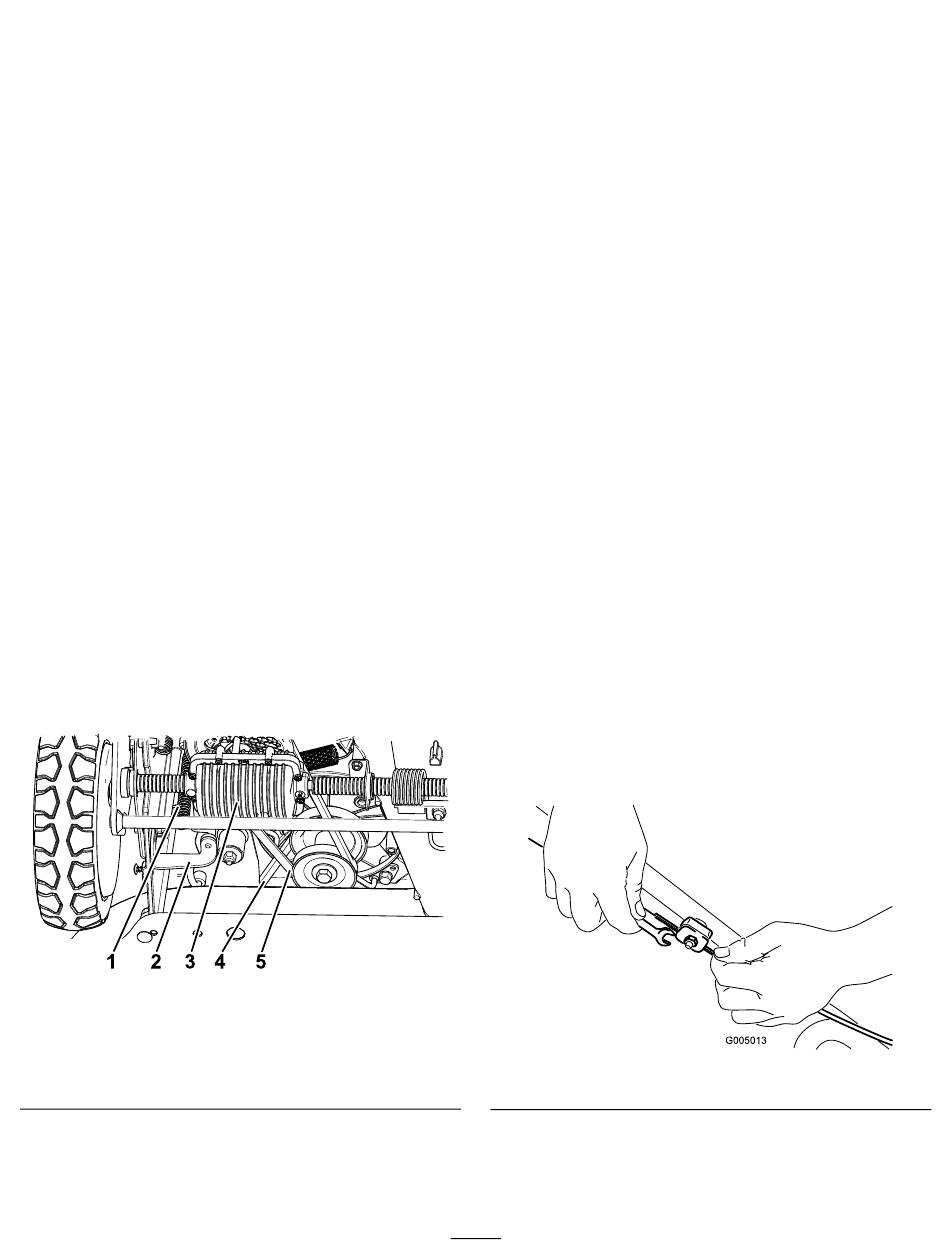

Figura 49
4. Correa del EFC
5. Correa de la transmisión
9. Retire la correa de la transmisión.
10. Para instalar una correa de transmisión nueva,
invierta los pasos anteriores.
Ajuste de la transmisión
Si la máquina empieza a perder tracción, compruebe
y ajuste la transmisión.
1. Pare el motor y espere a que se detengan todas
las piezas en movimiento.
2. Desconecte el cable de la bujía.
3. Afloje el perno y la tuerca que sujetan el soporte
en su sitio.
4. Ajuste el soporte hasta que esté en contacto
con la transmisión.
Nota:
El soporte evita que la transmisión
se incline demasiado y que la correa de la
transmisión se salga de la polea.
5. Apriete el perno y la tuerca para sujetar el
soporte en su sitio.
Ajuste del cable
de la transmisión
autopropulsada
Si la máquina no avanza automáticamente o si tiene
tendencia a avanzar lentamente después de soltar la
barra de control, ajuste el cable de la transmisión.
1. Pare el motor y espere a que se detengan todas
las piezas en movimiento.
2. Afloje la tuerca del soporte del cable
g196531
3. Tire hacia abajo de la cubierta del cable (hacia
el cortacésped) hasta eliminar la holgura en el
cable (Figura
30
Figura 50
51).
(Figura 50).
g005013
