Puesta en servicio
9.4 Presión diferencial y caudal
Procedimiento
Para poner el transmisor en servicio cuando hay gases, proceda de la siguiente manera:
1. Abra las dos válvulas de cierre
2. Abra la válvula de compensación
3. Abra la válvula de presión efectiva (
4. Compruebe el punto cero (4 mA) con el inicio de escala de 0 mbar y, en caso necesario,
5. Cierre la válvula de compensación
6. Abra la otra válvula de presión efectiva (
9.4.3 Puesta en servicio con líquidos

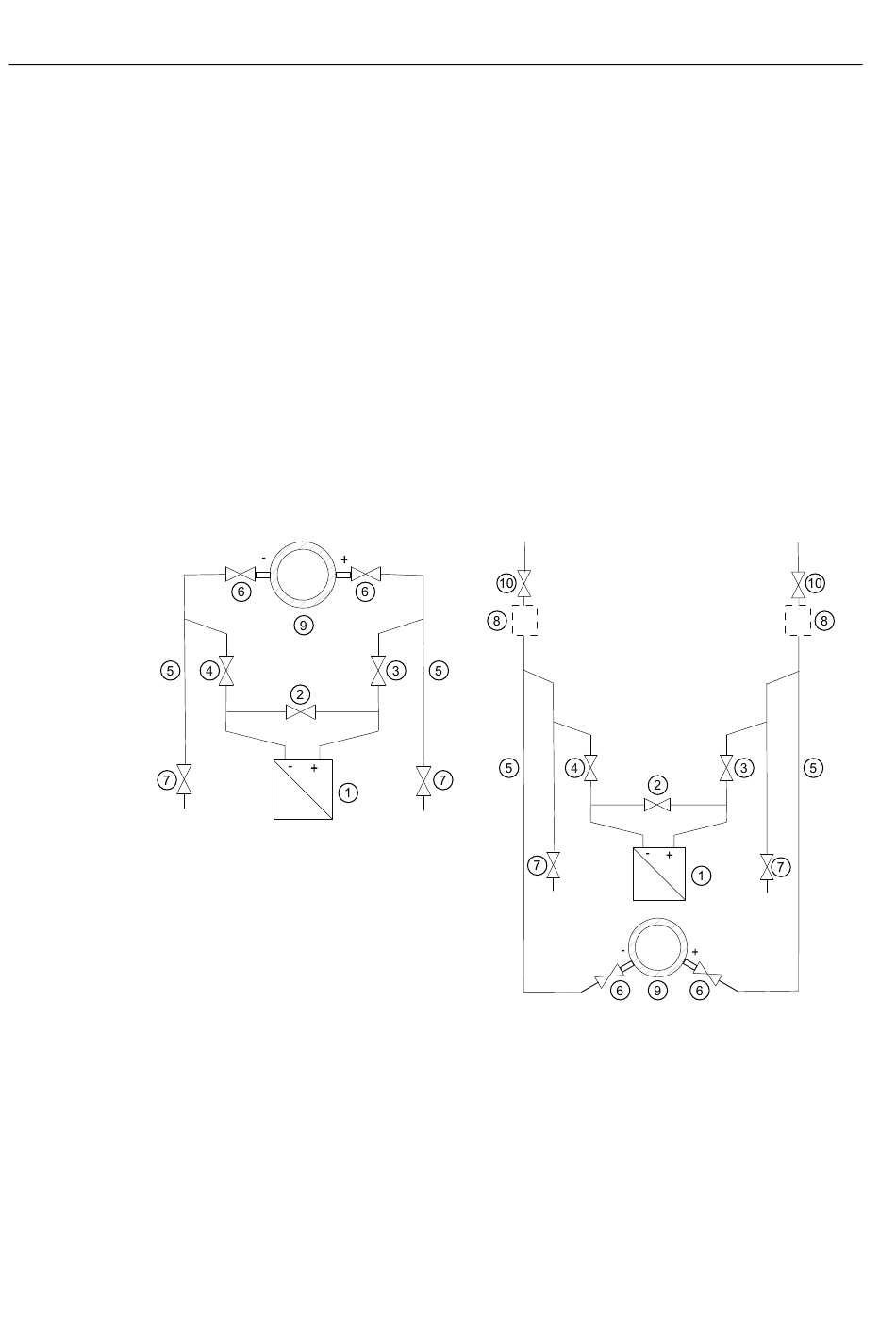

Disposición habitual
①
②
③
,
⑤
⑥
Transmisor por debajo del elemento
primario
168
corríjalo.
Transmisor de presión
Válvula de compensación
④
Válvulas de presión efectiva
Tuberías de presión efectiva
Válvulas de cierre
⑥
en el racor de toma de presión.
②
.
③ ④
o ).
②
.
③ ④
o ).
Disposición especial
⑦
Válvulas de descarga
⑧
Colector de gas (opcional)
⑨
Elemento primario
⑩
Válvulas de purga
Transmisor por encima del
elemento primario
Instrucciones de servicio, 08/2011, A5E00053220-07
SITRANS P, serie DS III con HART
