5.8.5
Tamaños EDR.160 – EDR.225

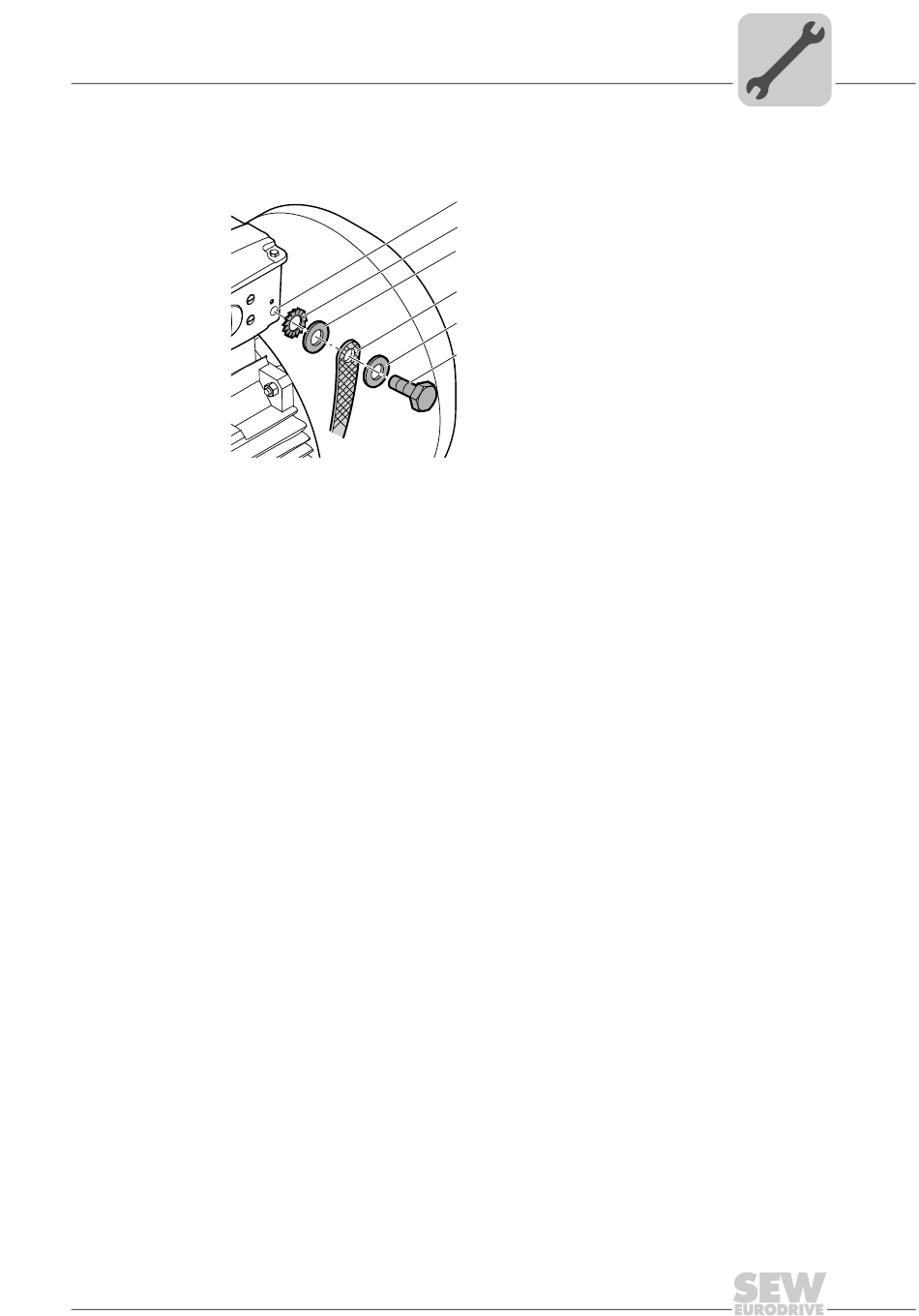

La siguiente imagen ilustra el montaje de la puesta a tierra:
[1]
[2]
[3]
[4]
[5]
En los tamaños DR.160 – 225 con caja de bornas de fundición gris, la puesta a tierra
viene desde fábrica siempre premontada con el accionamiento.
5.9
Particularidades del funcionamiento arranque-parada
Cuando se usan los motores en operaciones de arranque-parada, evite los posibles
malfuncionamientos del aparato de conmutación mediante un cableado correcto.
De acuerdo con la norma IEC 60204 (Equipamiento eléctrico de las máquinas), las
bobinas deben estar provistas de supresión de interferencias del devanado del motor
para la protección de los controladores lógicos numéricos o programables. Ya que son
esencialmente las operaciones de arranque-parada las que causan las anomalías,
SEW-EURODRIVE recomienda instalar un circuito de protección en los dispositivos de
conmutación.
Instrucciones de funcionamiento – Motores de CA antiexplosivos EDR.71 – 225
Particularidades del funcionamiento arranque-parada
Utilización del agujero roscado en la caja de bornas
Arandela dentada DIN 6798
Arandela 7089 / 7090
Cinta de puesta a tierra (no incluida en el contenido del suministro)
•
Tornillo hexagonal ISO 4017 M8 x 18 (para cajas de bornas de aluminio de los tamaños
DR.160 – 225), par de apriete 10 Nm (88.5 lb-in)
•
Tornillo hexagonal ISO 4017 M10 x 25 (para cajas de bornas de fundición gris de los tamaños
DR.160 – 225), par de apriete 10 Nm (88.5 lb-in)
Instalación eléctrica
[1]
[2]
[3]
[4]
[3]
[5]
5
9007202821668107
47
