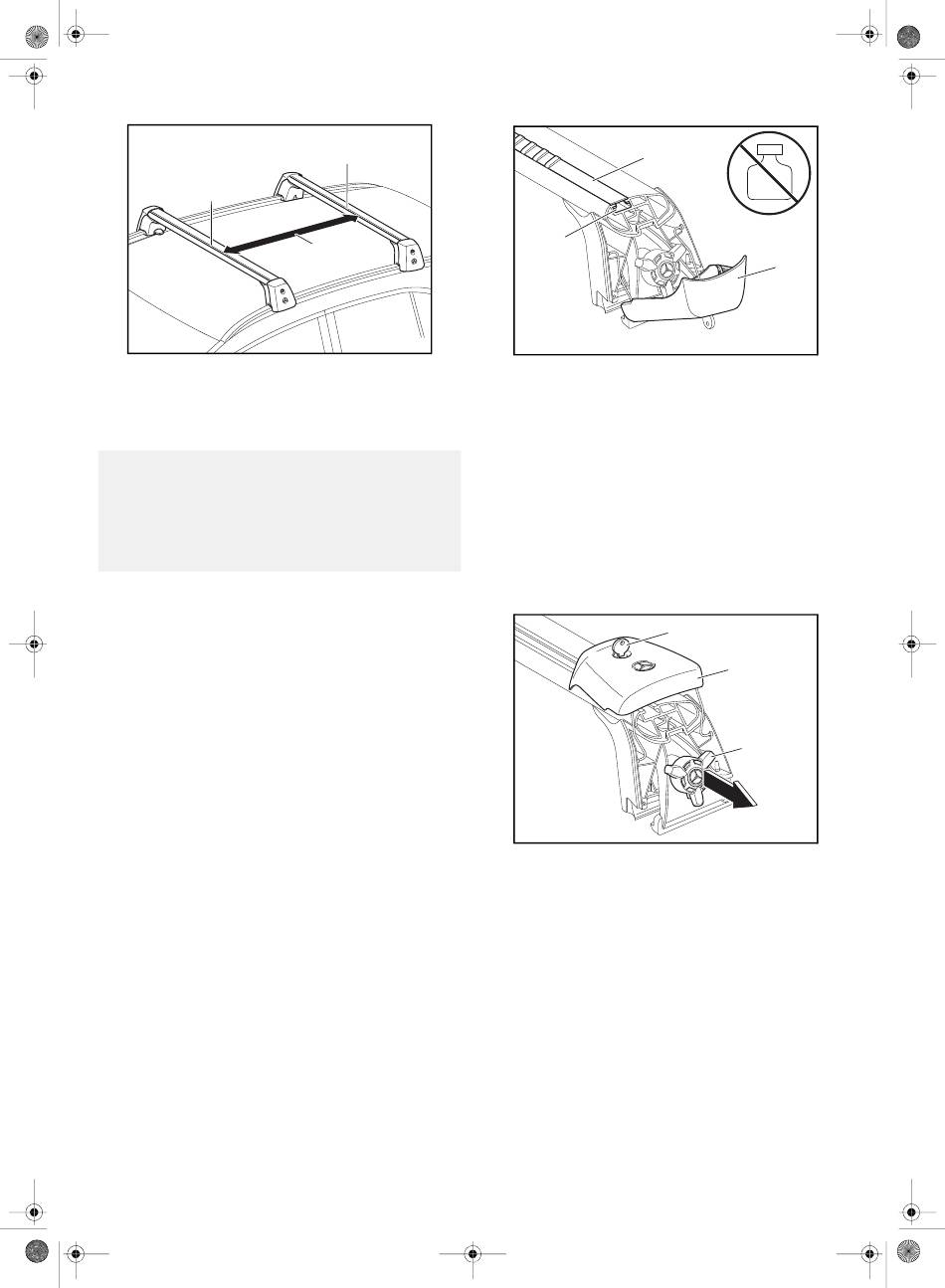

Montarea suportului din spate pentru bare de plafon
1
1. Suportul din spate pentru bara de plafon (2) la distanţa (Y)
montaţi-le paralel faţă de (1) suportul din spate pentru bara de
plafon.
Cota (Y):
750 mm
G
AVERTIZARE
Controlaţi fixarea suportul pentru bare de plafon înaintea fiecărui rulaj
şi chiar şi în timpul unei călătorii lungi. Strângeţi suplimentar
elementul de tensionare rapidă, dacă este necesar. Repetaţi acest
control în funcţie de caracteristicile căii de rulare la intervale regulate,
cel târziu însă după 2500 km de utilizare continuă.
Important!
Asiguraţi-vă că, cu suprastructurile montate pe suport (cutie
plafon, suport pentru schiuri etc.) în funcţie de echiparea
vehiculului
•
se poate complet ridica trapa panoramică şi
•
hayonul se deschide de tot.
1. Distanţa de la canelură la canelură
Montarea suprastructurilor pe suport
2
Y
M+P-03F-8516
1
1. Deschideţi capacele de acoperire (8) de pe ambele laturi cu cheia (4)
2. Trageţi profilele de acoperire (3) în exterior, dacă există.
Important!
Nu solicitaţi capacele basculate în jos. Capacele pot fi deteriorate
sau se pot rupe.
3. Introduceţi suportul suprastructurii în canal (12).
Mai multe informaţii vă rugăm să extrageţi din indicaţiile de montaj ale
suprastructurilor pe suport respective.
Montare profil de acoperire
Dacă nu sunt utilizate suprastructuri pe suport, ar trebui montate profile
de acoperire (3) pentru a minimaliza zgomotul provocat de vânt.
1. Aşezaţi profilul de acoperire (3) şi apăsaţi-l în canelura (12).
Demontarea suportului pentru bare de plafon
1. Deschideţi capacele (8) cu cheia (4) şi rabataţi-le în sus.
2. Trageţi elementul de tensionare rapidă (9) în sensul săgeţii şi
3. Scoaterea suportului pentru bare de plafon de pe bara pentru
4. Rotiţi elementul de tensionare rapidă (9) în sens orar, până când se
5. Apăsaţi elementul de tensionare rapidă (9) în sens opus săgeţii şi
6. Rabataţi capacele de acoperire (8) de pe ambele laturi în jos şi
Indicaţie
Depozitaţi suportul pentru bare de plafon într-un loc curat şi sigur.
Mercedes-Benz vă recomandă utilizarea genţii de transport şi păstrare
pentru suportul de bază sau suportul pentru bare de plafon.
- 78 -
3
12
şi rabataţi-le în jos.
4
desfaceţi-l în sens antiorar până la opritor.
portbagajul de acoperiş.
fixează cu zgomot/sensibil.
fixaţi-l.
încuiaţi-le cu cheia (4). În cazul în care capacul de acoperire (8) nu
poate fi încuiat, răsuciţi puţin elementul de tensionare rapidă (9).
Kg
8
M+P-03F-8517
8
9
M+P-03F-8518
