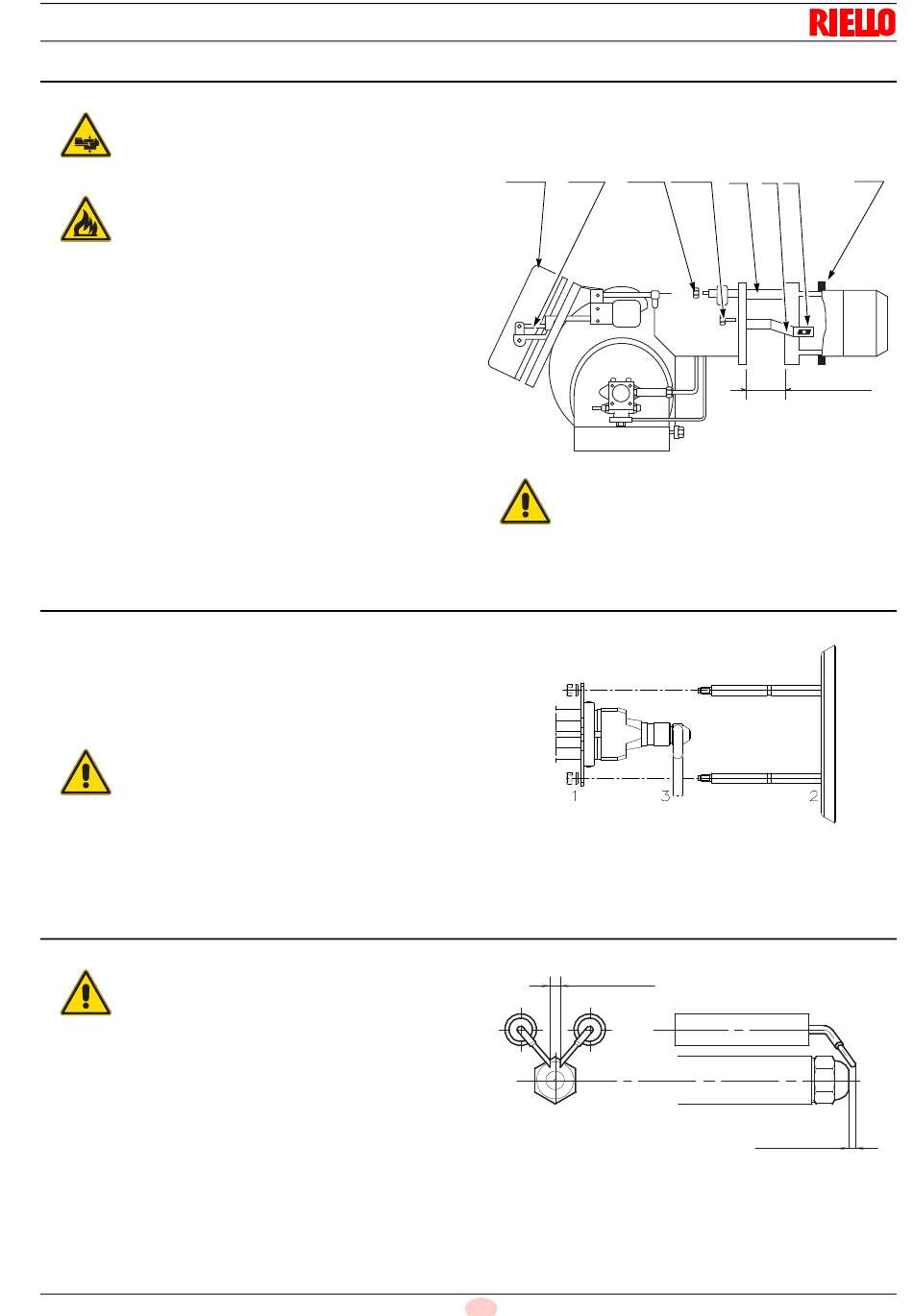

6.7 Fijación del quemador a la caldera
Preparar un sistema de elevación adecuado.
Prestar atención para que no se derramen gotas
de combustible al desenroscar.
Para separar el quemador del tubo llama de fundición seguir las
indicaciones a continuación:
 Retirar la tapa 1), el pasador hendido y el perno 2), las
tuercas 3) y los tornillos 4).
 Extraer el tubo llama del quemador unos 100÷120 mm,
desenganchar la horquilla de desplazamiento del cabezal 6)
retirando los pasadores hendidos 5).
 Ahora se puede extraer completamente el tubo llama de los
pernos 7).
 Fijar el tubo llama a la caldera interponiendo la junta aislante
8).
 Después de montar la boquilla seleccionada, introducir el
quemador en los pernos 7), dejándolo abierto unos 100÷120
mm.
 Montar nuevamente la horquilla 6), enganchándola con los
pasadores hendidos 5).
6.8

Montaje boquilla

En esta fase de la instalación, el quemador aún está separado
del tubo llama; por lo tanto, se puede montar la boquilla con una
llave de 24 mm 3)(Fig. 14) después de quitar los tornillos 1) y la
hélice 2). No utilizar productos de estanqueidad: juntas, cinta o
selladores. Poner atención para no abollar o rayar el asiento de
estanqueidad de la boquilla.
 No utilizar productos de estanqueidad:
juntas, cinta o selladores.
 Poner atención para no abollar o rayar el
asiento de estanqueidad de la boquilla.
ATENCIÓN
 El apriete de la boquilla debe ser fuerte, pero
sin llegar al par máximo que permite la llave.
6.9

Posicionamiento electrodos

Controlar que los electrodos estén ubicados
como en la Fig. 15 respetando las dimensiones
indicadas.
ATENCIÓN
Instalación
 Cerrar completamente el quemador fijándolo con los
tornillos 4), montar las tuercas 3), el perno y el pasador
hendido 2).
2
1
El acoplamiento del quemador con la caldera
debe ser hermético.
ATENCIÓN
5
17 E
3 7 6
4
mm
± 0.2
5
8
5
D2590
100÷120mm
Fig. 13
20119193
Fig. 14
D8677
mm
± 0.2
Fig. 15
