Guía Rápida Unidades de temperatura CJ1W-TS561/562 Introducción Guía Rápida Hardware Bits de estado Valor de medición Apéndices: Especificaciones generales Características OMRON ELECTRONICS, S.A. Autor: Alvaro Sáez...
En esta guía rápida se explican las características y la funcionalidad de los módulos de sensor de temperatura para la serie CJ. Hay disponibles dos módulos: CJ1W-TS561: Unidad para la conexión de 6 entradas de termopar de tipo K y J. CJ1W-TS562: Unidad para la conexión de 6 entradas de Pt100 y Pt1000.

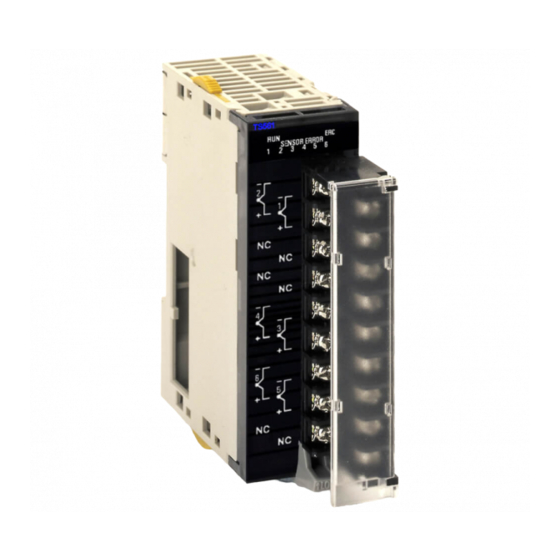

RUN (Verde) ERC (Rojo) Indicadores de error de sensor 1 al 6 (Rojo) Bloque de terminales extraible CJ1W-TS561/2: terminales tormillo CJ1W-TS561/2 (SL): screwless DIP Switches Selección del tipo de entrada Selección de función de filtro Selección del número de entradas...
2.3 DIP Switches A continuación se detalla la configuración de los DIP Switches de la unidad. Ambos módulos CJ1W-TS561 y CJ1W-TS562 incorporan los mismo micro- interruptores, con la diferencia de que la selección del tipo de sensor – pines 1, 2 y 3 - , ya que en la unidad de termopar se selecciona tipo K ó...
Valor fuera de rango (inferior a la min. Temperatura) Durante la inicialización el valor de las entradas activas será de #0000, hasta que el flag de “Not Ready” conmute a OFF. OMRON ELECTRONICS, S.A. [ Página 5 de 7 ]...
Guía Rápida: Módulo CJ1W-TS56x Apendice A.- Especificaciones generales A.1 CJ1W-TS561 Clasificación Unidad básica de E/S de la serie CJ Racks Rack de CPU y expansores Max. número de unidades 10 unidades max. por rack Mapeado CIO 0000 a 0999 (3, 4 ó 6 words in la Tabla de E/S) Resistencia de aislamiento 20 MOhmios min.
Guía Rápida: Módulo CJ1W-TS56x Apendice B.- Características B.1 CJ1W-TS561 Entrada termopar Tipo K ó J (IEC 60584) Número de entradas 1 a 6 Rango de medición Tipo K: -200.0 a +1300.0 ºC Tipo J: -100.0 a +850.0 ºC Resolución 0.1 ºC Compensación de la...
