Puntos de referencia para muelas
Tiene la posibilidad de elegir los siguientes puntos de referencia para la medición manual de
una muela rectificadora:
● Pieza (con decalaje de origen)
● Diamante (con decalaje de origen como herramienta de diamantado)

Puntos de referencia para diamantes

Utilice una muela como punto de referencia para la medición manual de un diamante.
4.6.2.2

Medir muela rectificadora manualmente con punto de referencia en pieza

Punto de referencia
El borde de la pieza sirve como punto de referencia al medir las longitudes Y y Z.
La posición del borde de la pieza se indica durante la medición.
Procedimiento
Rectificado
Manual del usuario, 12/2019, 6FC5398-0EP40-6EA2
Fabricante de la máquina
Ténganse en cuenta las indicaciones del fabricante de la máquina al respecto.

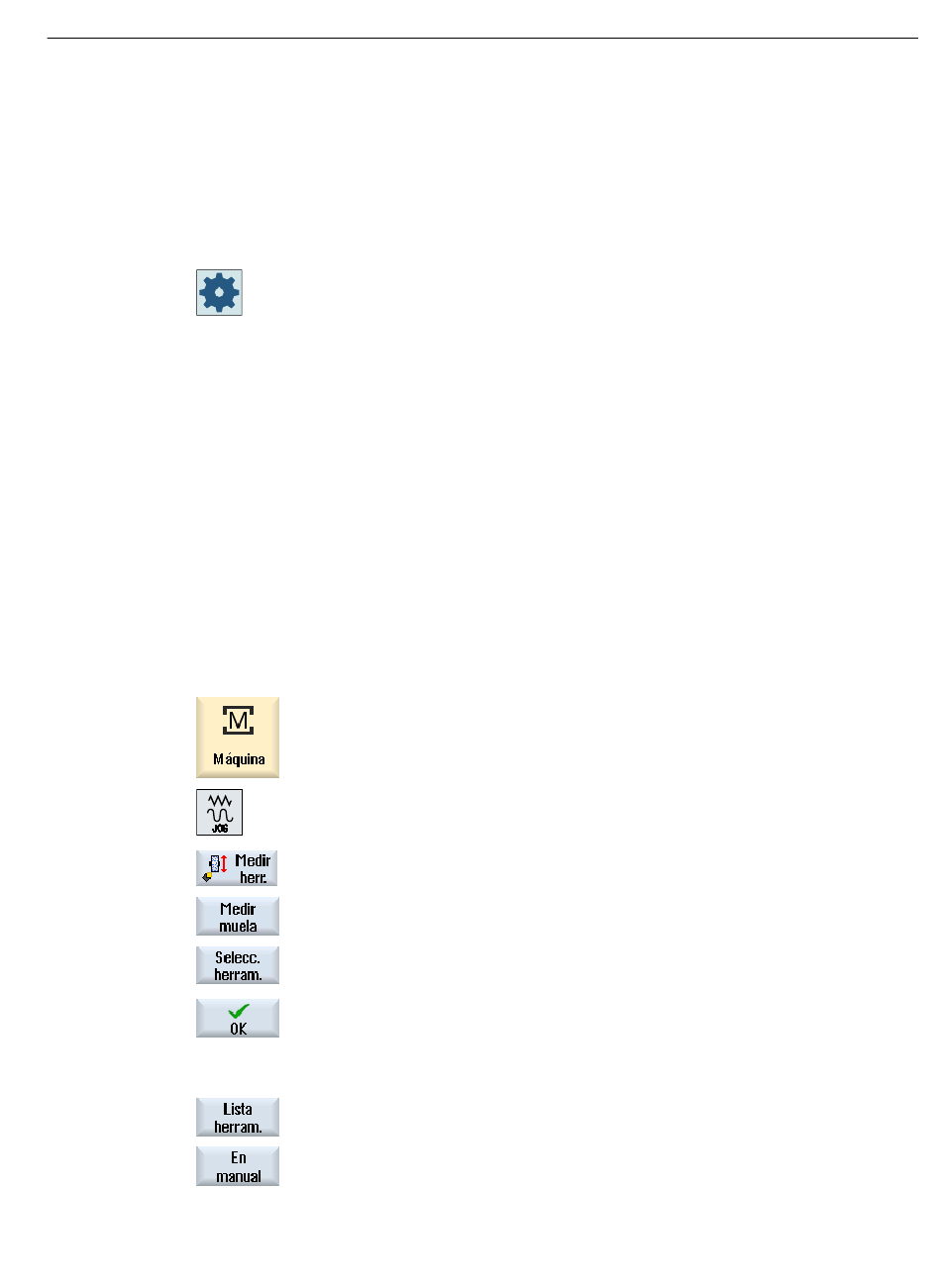

1. En el campo de manejo "Máquina", seleccione el modo de operación
"JOG".
2. Accione el pulsador de menú "Medir herram.".
3. Accione el pulsador de menú "Medir muela".
4. Accione el pulsador de menú "Selecc. herram.".
Se abre la ventana "Selección herramienta".
5. En la ventana "Selección herramienta", elija la muela rectificadora que
desea medir y accione el pulsador de menú "OK".
La posición del filo debe estar introducida en la lista de herramientas.
o bien
Accione el pulsador de menú "Lista de herramientas", seleccione en ella
la muela rectificadora que desee medir y accione el pulsador de menú
"En manual".
