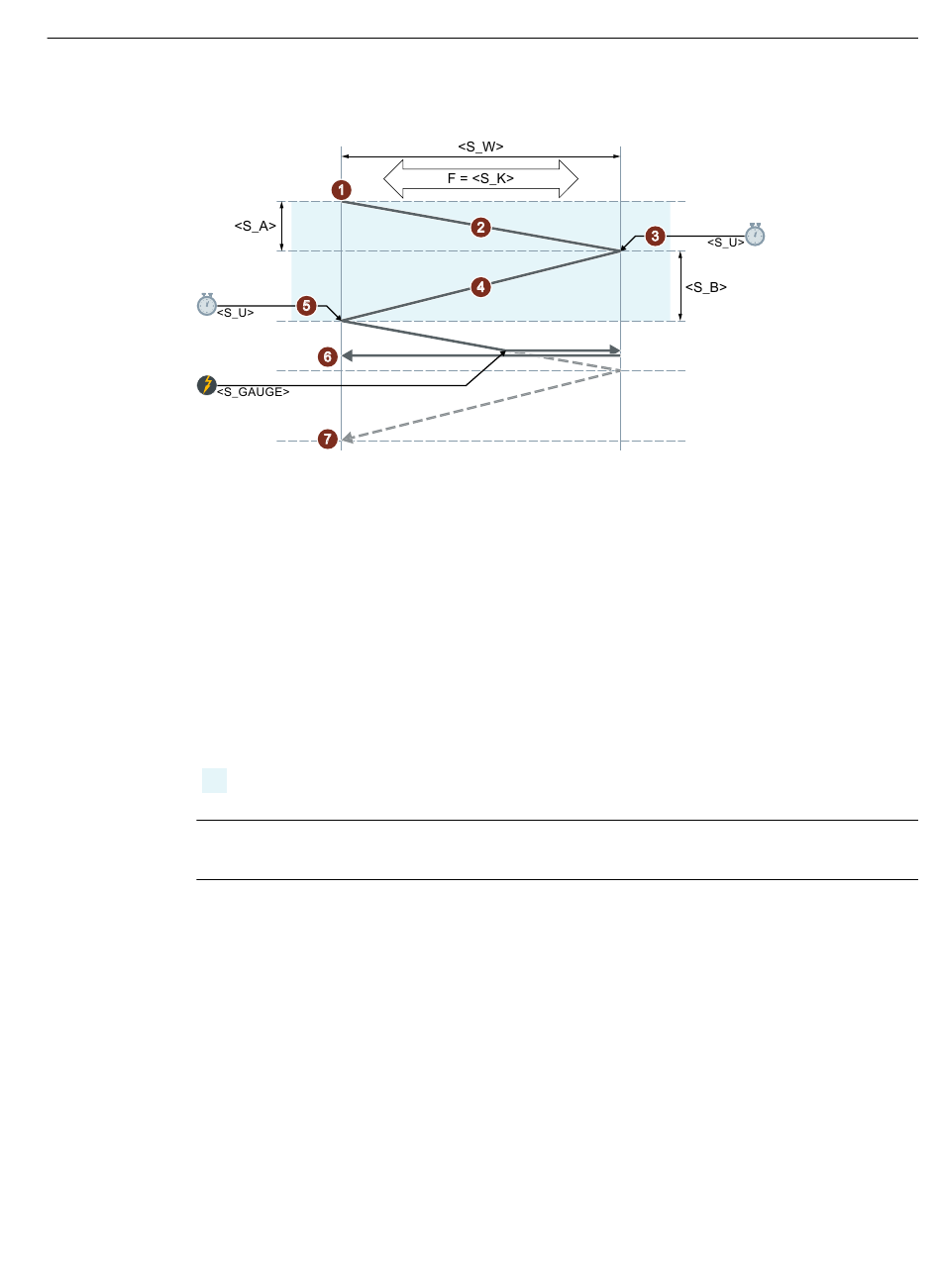

Cancelación de la penetración desde el principio hasta el final
①
②
③
④
⑤
⑥
⑦
Nota
La ejecución no se puede interrumpir con una secuencia individual.
Recursos
El ciclo utiliza como recursos una acción síncrona modal y una variable de acción síncrona. La
acción síncrona se determina dinámicamente a partir del rango libre de la banda de la acción
síncrona (CUS.DIR - 1 ..., CMA.DIR - 1000 ..., CST.DIR – 1199 ...). Como variable de acción
síncrona se utiliza SYG_IS[1].
Rectificado
Manual del usuario, 12/2019, 6FC5398-0EP40-6EA2
Inicio del ciclo en la posición actual del eje de vaivén con profundidad de penetración 0.
Desplazamiento del eje de vaivén con la anchura de rectificado <S_W> como carrera de des‐
plazamiento y avance para penetración transversal <S_K> con aumento continuo de la profun‐
didad de penetración hasta la penetración al principio <S_A>.
Afinar con el tiempo de afinado <S_U>.
Desplazamiento del eje de vaivén con la anchura de rectificado <S_W> como carrera de des‐
plazamiento al punto inicial y avance para penetración transversal <S_K> con aumento continuo
de la profundidad de penetración hasta la penetración al final <S_B>.
Afinar con el tiempo de afinado <S_U>.
Señal de cancelación: Se cancela la penetración en profundidad. El mecanizado finaliza al
alcanzarse el siguiente punto inicial.
Sin señal de cancelación: La ejecución se repite hasta alcanzar el número programado de
repeticiones <S_H>.
Identifica los pasos secuenciales repetitivos.
Programar funciones tecnológicas
9.4 Ciclos de vaivén (CYCLE4071 ... CYCLE4079)
