Parámetros y espacio de direcciones
4.8 Espacio de direcciones

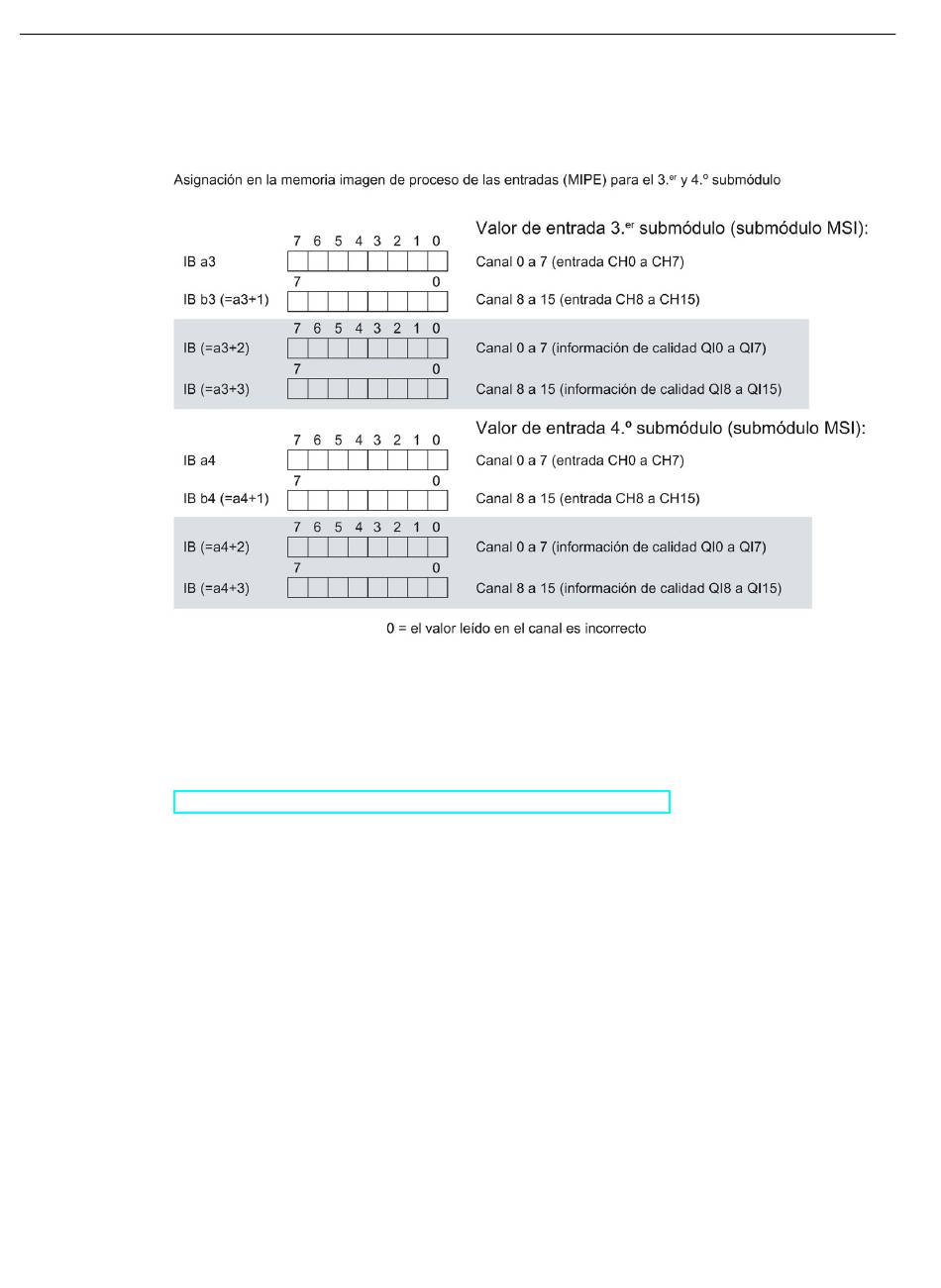

La figura siguiente muestra la asignación del espacio de direcciones con los submódulos 3 y 4
y la información de calidad.
Figura 4-6

Referencia

Encontrará información sobre la función Shared Input/Shared Output (MSI/MSO) interna del
módulo en el manual de funciones PROFINET
(https://support.industry.siemens.com/cs/ww/es/view/49948856).
4.8.3 Espacio de direcciones, modo de operación Contaje
Espacio de direcciones en la configuración como DI 16xNAMUR HF Count de 1 × 16 canales
El espacio de direcciones de los canales 0 a 3 que se utiliza para el contaje consta de la
interfaz de control y la interfaz de respuesta. La función "Contaje" se controla directamente
mediante estas dos interfaces. Con la parametrización adecuada se dispara una alarma de
proceso.
Cuando el módulo se utiliza en el modo de operación Contaje (canales 0 a 3), ocupa las
siguientes áreas de direcciones:
• 32 bytes en la memoria imagen de proceso de las salidas (interfaz de control).
• 36 bytes en la memoria imagen de proceso de las entradas (interfaz de respuesta).
38
Espacio de direcciones en la configuración como DI 16xNAMUR HF MSI de 1 × 16 canales
