B.3 Estructura de los juegos de parámetros en modo de operación
Contaje
Asignación de juego de datos y canal
En la configuración de 1 x 16 canales, los parámetros se encuentran en los juegos de datos
0 a 15 y tienen la siguiente asignación:
• Juego de datos 0 para canal 0 con función de contaje
• Juego de datos 1 para canal 1 con función de contaje
• Juego de datos 2 para canal 2 con función de contaje
• Juego de datos 3 para canal 3 con función de contaje
• Juego de datos 4 para canal 4 (misma estructura que en modo de operación DI)
• ...
• Juego de datos 14 para canal 14 (misma estructura que en modo de operación DI)
• Juego de datos 15 para canal 15 (misma estructura que en modo de operación DI)
Estructura del juego de datos 0 en el modo de operación Contaje

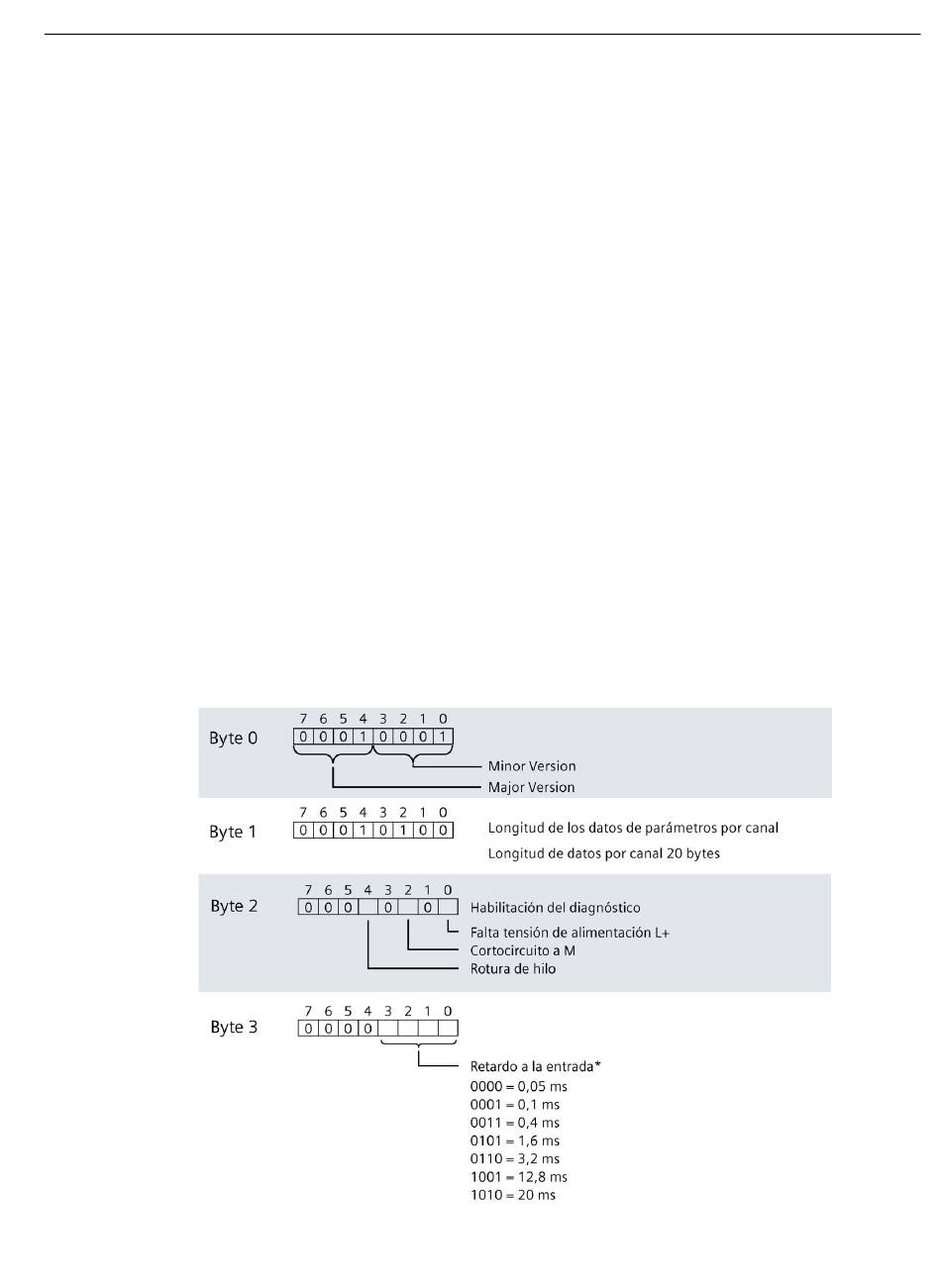

La figura siguiente muestra un ejemplo de la estructura del juego de datos 0 para el canal 0.
En el caso de los canales 1 a 3, la estructura es idéntica y los valores están en los juegos de
datos 1 a 3.
Los valores de los bytes 0 y 1 son fijos y no deben modificarse.
Los parámetros se activan poniendo a "1" el bit correspondiente.
