Napájecí vedení
POZOR:
• Vypněte přívod proudu do zařízení před sejmutím ochranného krytu v
nebezpečném prostředí.
• Všechny prvky napájecího vedení pro modely na střídavý proud musí mít izolaci
vhodnou nejméně pro 250 V.
• Na svorky stejnosměrného napájení může být připojen pouze zdroj vybaven
elektrickou izolací mezi vstupem a výstupem, splňující bezpečnostní požadavky
IEC 61010-1.
• Zařízení v domovní instalaci musí být chráněno pojistkou nebo jističem nejvýše
16 A.
• V blízkosti zařízení musí být instalován jistič nebo vypínač celé instalace,
označený jako hlavní vypínač, tak aby byl snadno dosažitelný obsluhou.
• Aby nedošlo ke zkratu, nepřipojujte zatěžovací odpor na holé vodiče uvnitř
rozvodné skříně.
Poznámky:
• Střídavé a stejnosměrné vstupní obvody: měděný vodič min. 14 AWG (2,5 mm
• Napájecí kabely musí být vedeny odděleně od komunikačního vedení.
• Doporučený utahovací moment šroubů svorek: 0,5 až 0,6 Nm (0,37 až 0,44 Lbf-ft).

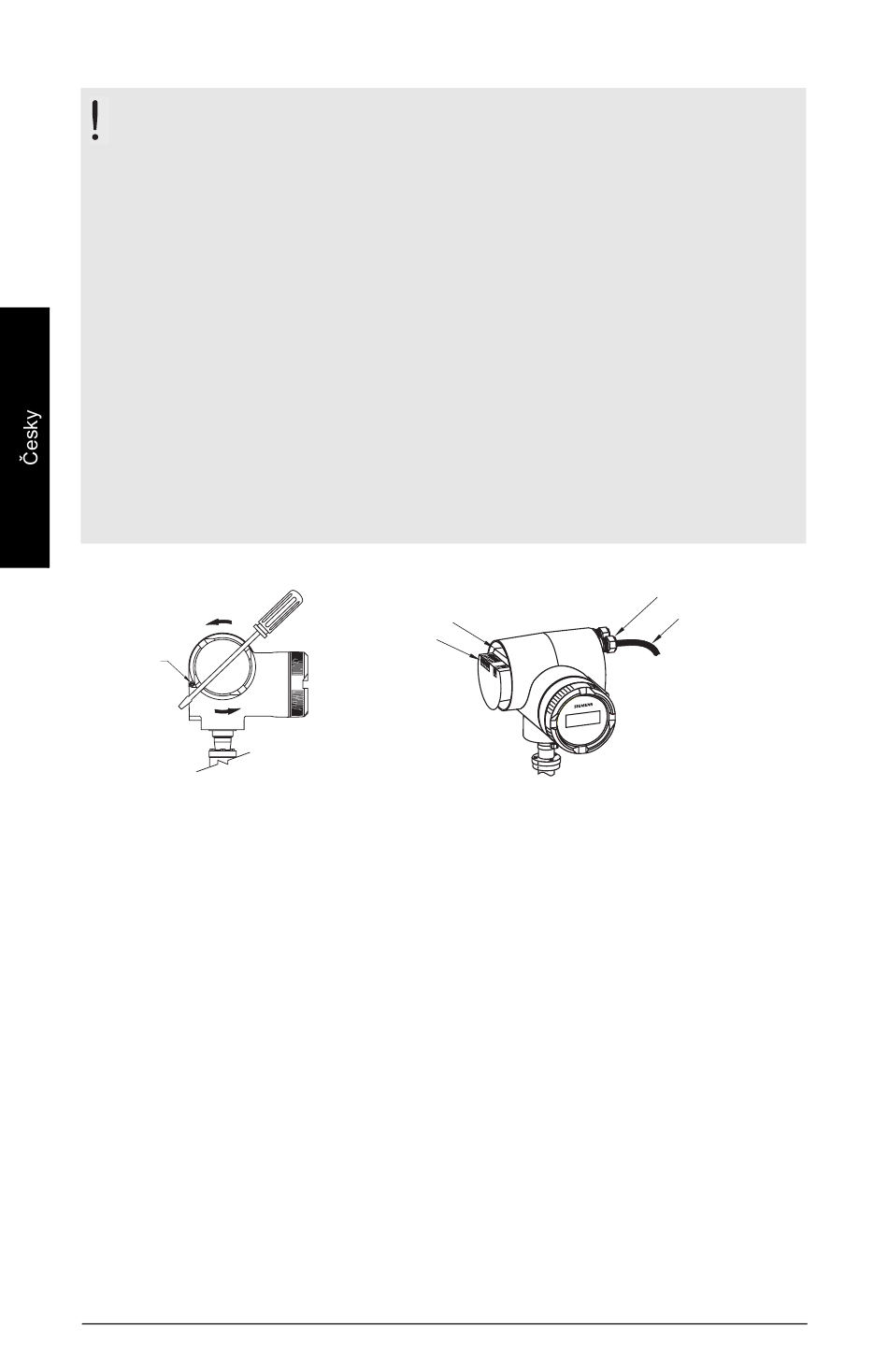

Připojení zařízení SITRANS LR460
zámek
krytu
1. Uvolněte zámek krytu 3 mm Allen klíčem a kryt odšroubujte (Je-li to nutné, použijte
šroubovák jako páku).
2. Uvolněte kabelovou průchodku a prostrčte jí napájecí kabel tak, aby dosáhl na
svorkovnici.
3. Následující kroky proveďte podle kapitoly zapojení SITRANS LR460 HART na str. 7
nebo podle kapitoly Zapojení SITRANS LR460 PROFIBUS PA na str. 8.
Str. CZ-6 SITRANS LR460 – MANUÁL RYCHLÉHO UVEDENÍ DO PROVOZU 7ML19985QW82
kovový držák
svorkovnice
2
).
kabelová průchodka
napájecí kabel
