4.3 - Basisanschlüsse
• Anschluss des Motors an die Steuerung MC200

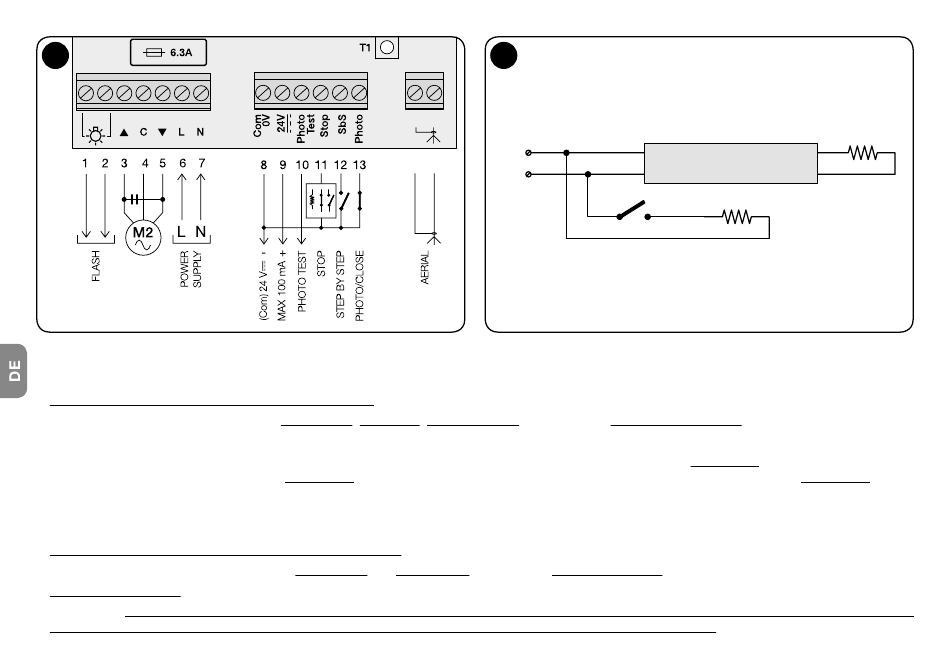

Die 3 vom Motor stammenden Leiter (Hochfahren, Allgemein, Herunterfahren) jeweils an die Klemmen 3, 4 und 5 der Steuerung gemäß Abb.
3 anschließen.
ACHTUNG! Vor dem Anschluss des Motors zwingend sicherstellen, dass der Leiter, der an die Klemme 3 angeschlossen ist, die
Tür ÖFFNET, der Leiter, der an die Klemme 5 angeschlossen ist, die Tür SCHLIESST und der Leiter, der an die Klemme 4 ange-
schlossen ist, als ALLGEMEIN gilt.
Achtung! – Motoren dürfen nicht parallel an eine selbe Steuerung angeschlossen werden, wenn dies in der Anleitung des Motors nicht aus-
drücklich vorgesehen ist. Ggf. die entsprechenden Erweiterungsplatinen verwenden.
• Anschluss der Versorgung an die Steuerung MC200
Die 2 vom Stromnetz stammenden Leiter (Phasenleiter und Neutralleiter) jeweils an die Klemmen 6 und 7 der Steuerung gemäß Abb. 3 anschließen.
• Erdung des Motors
Achtung! - Zur Einhaltung der elektrischen Sicherheitsanforderungen, die von der Zugehörigkeitsklasse des Produkts (Klasse II) vorgegebe-
nen sind, muss der Motor zwingen geerdet werden, und zwar an der Außenseite der Steuerung MC200.
7 – Deutsch
4
8
11
"S"
8,2kΩ
Schaltleiste
8,2kΩ
