SENSOR INSTALLATION CHECK—CLAMP PLATE (TYPICAL) INSTALLATION (continued)
CHEQUES POST-ASAMBLEA

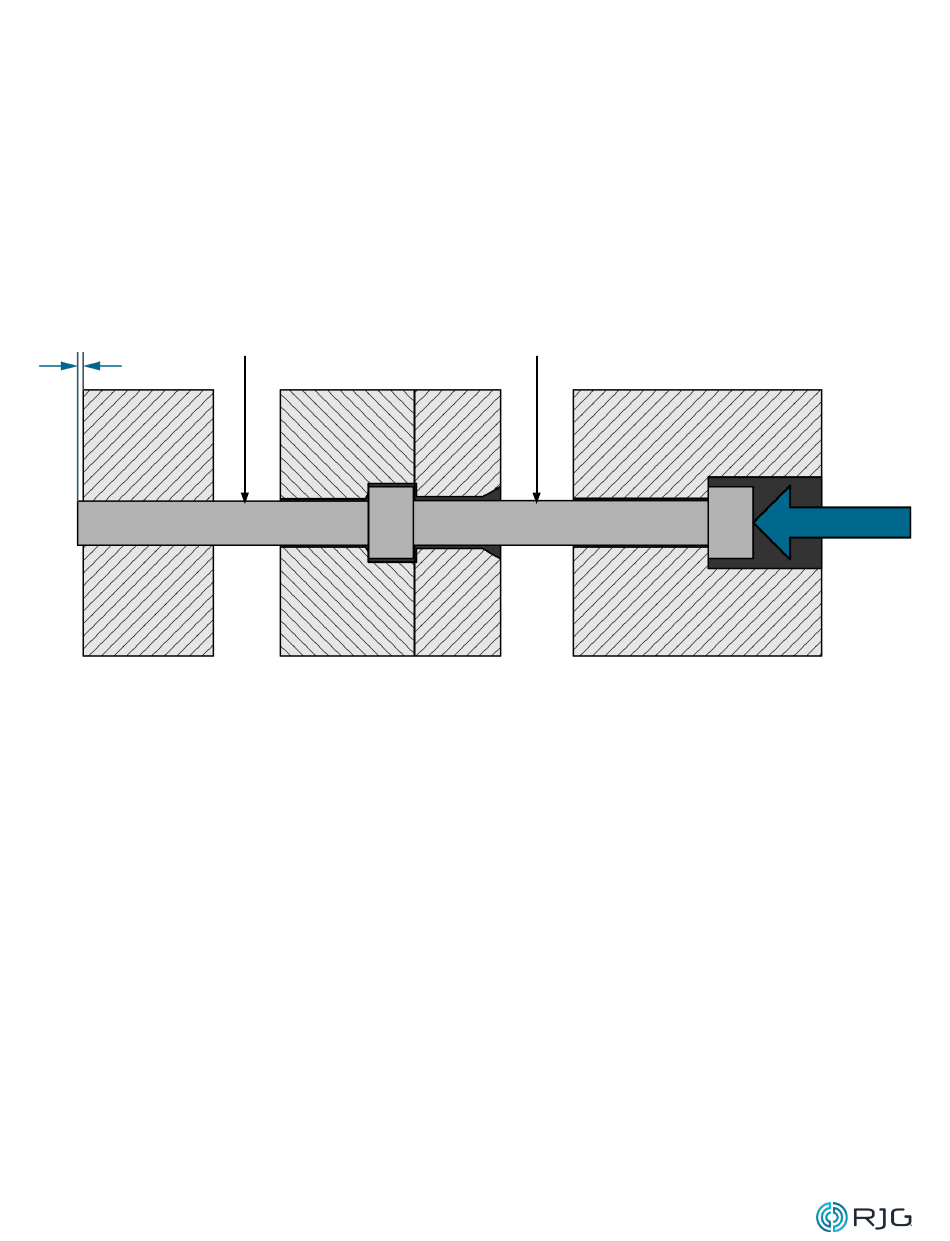

1. Prueba de Protrusión (sin sensor)
Con las espigas de expulsión y transferencia instalados, la placa de eyector en posición
de inyección, y la placa de eyector fijos haciaabrazadera placa, presione el pasador de
expulsión y transferencia juntos, hacia la cavidad; el pasador eyector debe sobresalir
0.008–0.01" (0, 2–0, 3 mm).
Perno Expulsor
B Inserto de
Placa o de
Cavidad
Manual del Producto | Sensores Integrados Lynx ™ LES‑B‑127‑50/125/500/2000
Pin de Transferencia
Placa de
Placa de
Retención
Eyección
del Eyector
Placa de
Sujeción
39
