INSTALACIONES DE INSTALACIÓN DEL SENSOR DE REGISTRO DE ENTRADA DEL
EYECTOR PLACA
Verificar que la cada sensor, la varilla de transferencia, y el bolsillo pasador de expulsión
se trabaja a máquina correctamente.

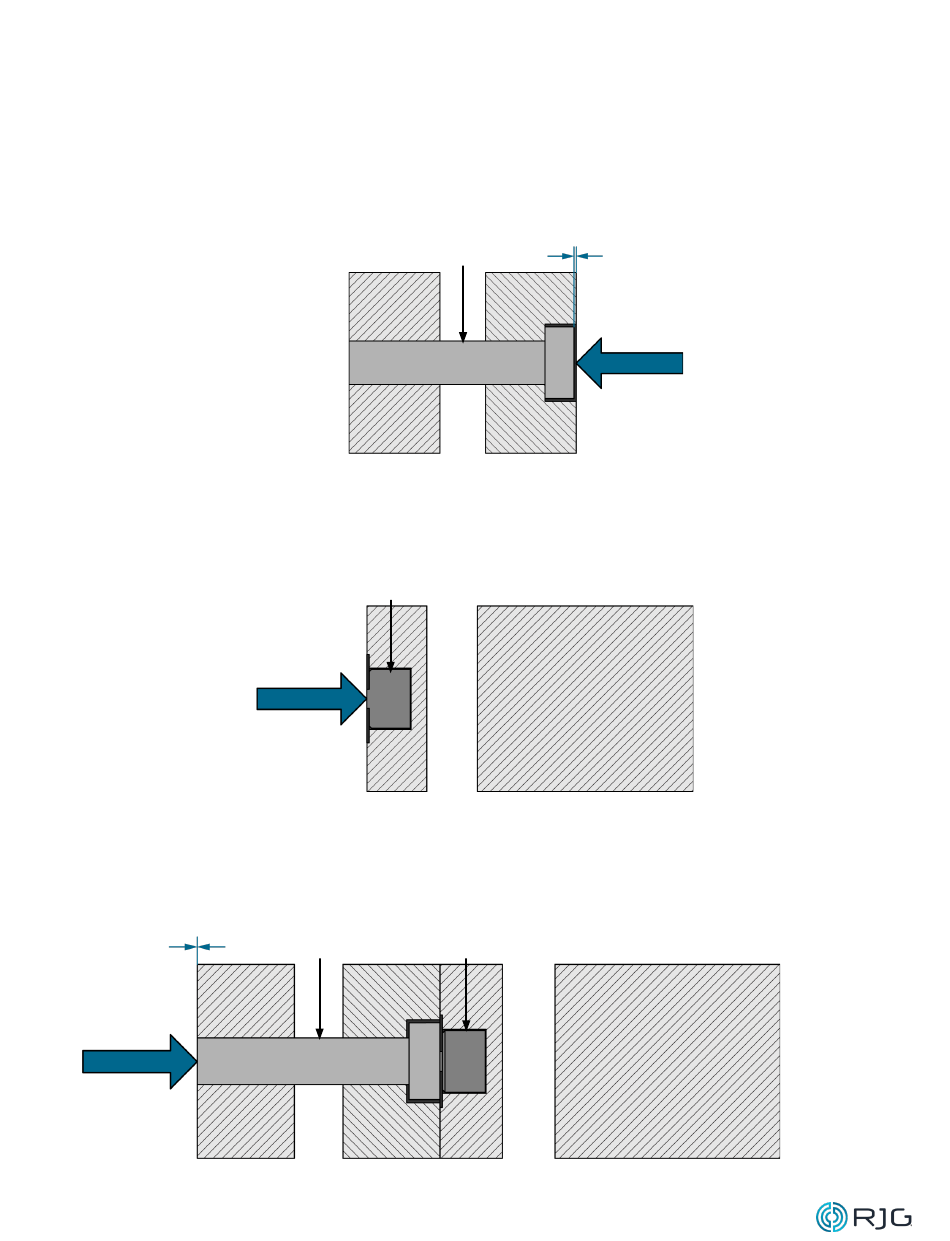

COMPROBACIONES PREVIAS AL MONTAJE

1. Prueba de Abolladuras (con Expulsor de Bolos)
Con el pasador de expulsión instalado, presione el pasador de expulsión; Verifique que
exista un espacio libre de 0.012 "(0, 3 mm (o 1/5 de espesor de parte)) entre la parte
inferior de la cabeza del pasador de expulsión y la superficie de la placa de expulsión.
Placa de Retención del Eyector
2. Ensayo de Vaciado (con Sensor)
Con el sensor instalado en la placa de retención del eyector, compruebe que la
profundidad de escariado es igual a (0, 5 mm) (si es necesario) y el diámetro escariado es
mayor que la cabeza del pasador eyector. La cabeza del sensor debe estar al ras con la
placa de eyector de retención.

CHEQUES POST-ASAMBLEA

1. Prueba ras (Full Stack)
Con el sensor y el pasador de expulsión instalados, y la placa de expulsión en la posición
de inyección, fijada hacia la placa de sujeción, el pasador de expulsión debe estar
alineado con la superficie de la placa de expulsión / cavidad.
B Inserto de Placa
o de Cavidad
Manual del Producto | Sensores Integrados Lynx ™ LES‑B‑127‑50/125/500/2000
Perno Expulsor
Sensor
Placa de Eyección
Perno Expulsor Sensor
Placa de Reten-
ción del Eyector
Placa de Eyección
Placa de Sujeción
Placa de Placa de
Eyección Sujeción
