Verificación Del Nivel De Aceite Del Motor; Ajuste De La Altura Del Manillar; Ajuste De La Altura De Corte - Toro Recycler 20960 Manual Del Operador

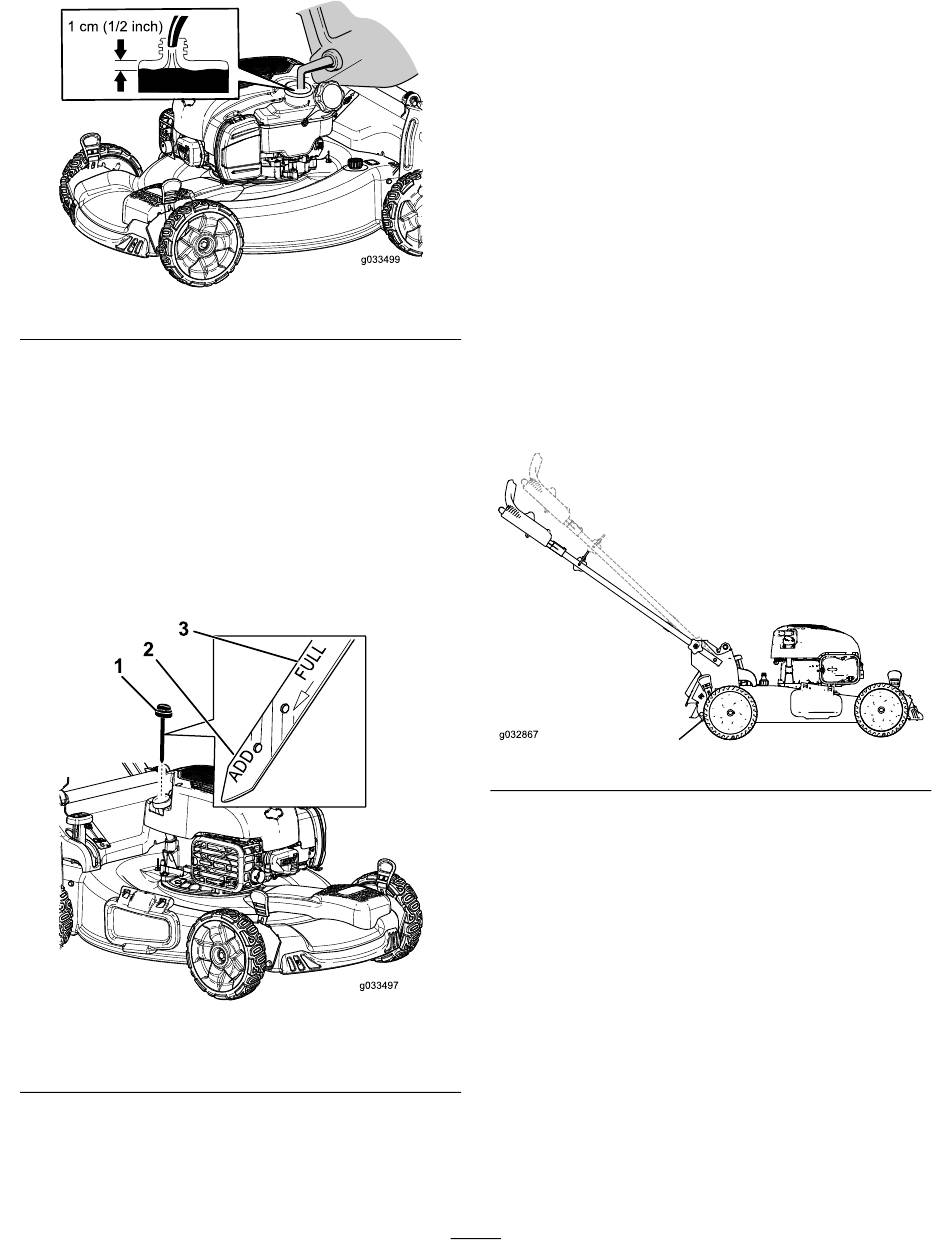

Verificación del nivel de aceite
del motor
Intervalo de mantenimiento: Cada vez que se utilice o
diariamente
Nota: Llenado máximo: 0,53 litros, tipo: aceite detergente
SAE 30 con clasificación de servicio API SF, SG, SH, SJ, SL
o superior.
1. Lleve la máquina a una superficie nivelada.
2. Retire la varilla (Figura
1. Varilla
2. Marca Añadir
3. Limpie la varilla con un paño limpio.
4. Introduzca la varilla a fondo en el tubo de llenado.
5. Retire la varilla y compruebe el nivel de aceite en la
varilla; consulte Figura
Figura 13
14).
Figura 14
3. Marca Lleno
14.
•
Si el nivel de aceite está por debajo de la marca
Añadir de la varilla, vierta una pequeña cantidad de
aceite lentamente en el tubo de llenado, espere 3
minutos, y repita los pasos
llegue a la marca Lleno de la varilla.
•
Si el nivel de aceite está por encima de la marca
Lleno de la varilla, drene el exceso de aceite hasta
que el nivel llegue a la marca Lleno de la varilla.
Para vaciar el exceso de aceite, consulte
cambiar el aceite del motor (página
Importante: Si el nivel de aceite del motor es
demasiado bajo o demasiado alto y usted arranca
el motor, puede dañar el motor.
6. Instale la varilla firmemente en el tubo de llenado de
aceite.

Ajuste de la altura del manillar

Usted puede elevar o bajar el manillar a una de las dos
posiciones que sea más cómoda
1. Afloje los dos pomos del manillar hasta que pueda sacar
los bordes cuadrados de cada perno de los taladros
cuadrados de los soportes del manillar.
2. Empuje los pomos hasta que queden sueltos.
3. Mueva el manillar a la posición superior o inferior.
4. Tire de los pomos hasta que los bordes cuadrados
de los pernos encajen en los taladros cuadrados
correspondientes.
5. Apriete todo lo que pueda los pomos del manillar.

Ajuste de la altura de corte

Ajuste la altura de corte según desee. Ajuste las ruedas
delanteras a la misma altura que las traseras
Nota: Para elevar la máquina, mueva las palancas de altura
de corte delanteras hacia atrás y las palancas de altura de
corte traseras hacia adelante. Para bajar la máquina, mueva
9
3 a 5 hasta que el nivel
18).
(Figura 15).
Figura 15
(Figura
Cómo
16).
