Kohler K-1098 Guia De Instalacion página 45

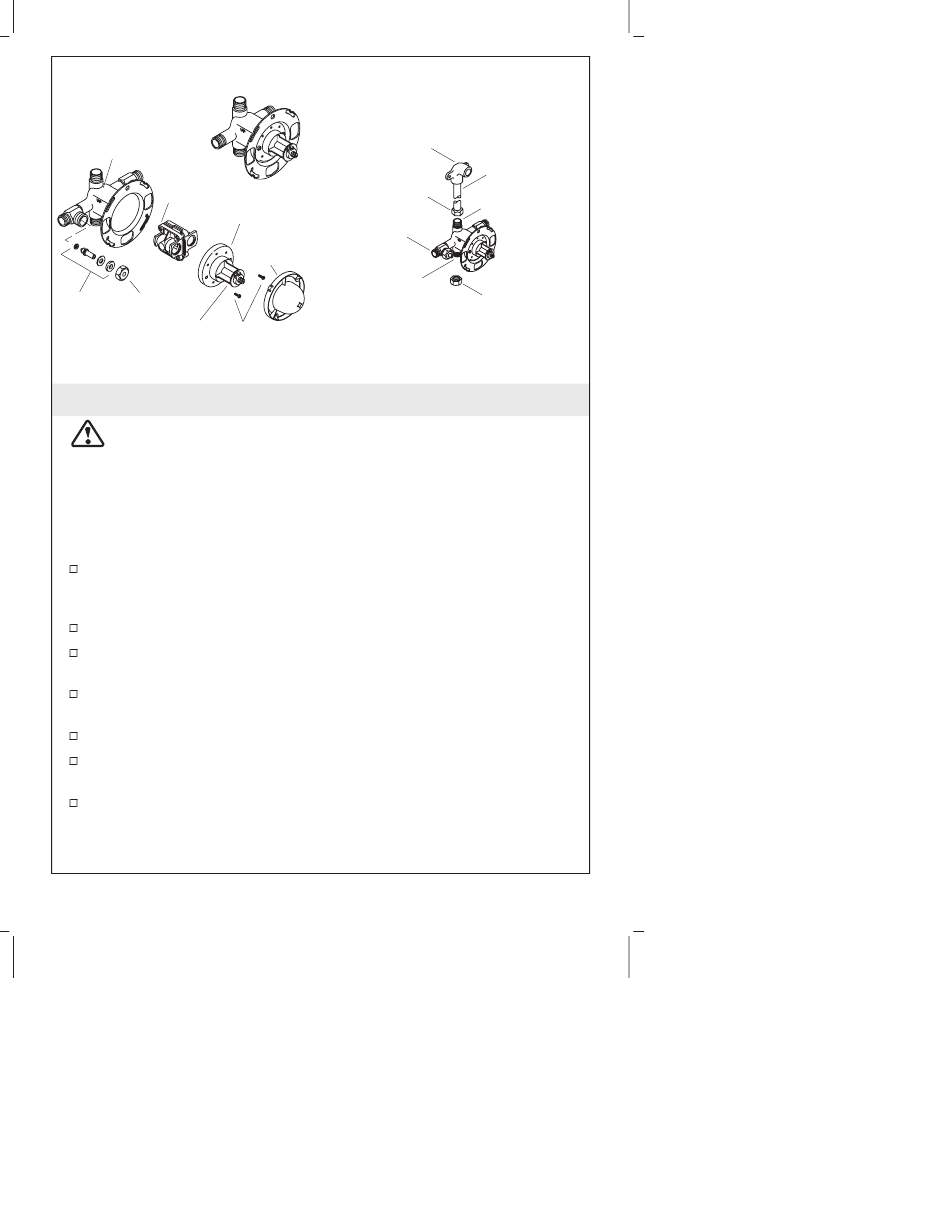

Sin llaves de paso
Con llaves de paso
Cuerpo de
válvula
Unidad
reguladora
de presión
Montaje
Tuerca
de la
Tapa de
Tornillos
espiga
la válvula
5. Instale la válvula - K-1099
PRECAUCIÓN: Riesgo de daños al producto. El cuerpo de la
válvula contiene componentes de plástico. Retire la tuerca y el
montaje de la espiga, la tapa de la válvula, el collarín y la
unidad reguladora de presión antes de aplicar soldadura al
cuerpo de la válvula.
¡IMPORTANTE! Utilice cinta selladora de roscas en todas las
conexiones roscadas.
Retire con cuidado la tuerca y el montaje de la espiga, la tapa de
la válvula, el collarín y la unidad reguladora de presión antes de
soldar el cuerpo de la válvula.
Gire la válvula completamente a la izquierda.
Si la válvula tiene llaves de paso, gire ambas completamente a la
izquierda.
Instale codos y adaptadores (de utilizarse) en el tubo de cobre de
1/2" o en la tubería roscada de 1/2" del largo apropiado.
Fije el tubo a la estructura de soporte.
Instale un niple provisional de 1/2" en el codo de la ducha de
modo que sobresalga al menos 2" (5,1 cm) de la pared acabada.
Utilice sellador de rosca e instale un tapón en la salida de la
bañera.
Kohler Co.
Codo de
ducha
Utilice un
adaptador de
1/2" o suelde
directamente.
Collarín
Lado caliente
Protector
de yeso
Salida de
la bañera
Español-8
Tubería
roscada o
tubo de
cobre de 1/2"
Salida de
la ducha
Tapón
114542-2-BC
