1. Antes de arrancar el motor, presione el pedal de
elevación de la carcasa y retire el pasador de
altura de corte. Baje la carcasa al suelo.
2. Levante la parte trasera de la máquina y
apóyela sobre gatos fijos a una altura suficiente
para permitir que las ruedas motrices giren
libremente.
3. Retire la conexión eléctrica del interruptor de
seguridad del asiento, situado debajo del cojín
del asiento.
Nota:
El interruptor forma parte del conjunto
del asiento.
4. Provisionalmente, instale un puente entre los
terminales del conector del arnés principal.
5. Arranque el motor. Haga funcionar el motor
a su velocidad máxima y quite el freno de
estacionamiento.
Nota:
Asegúrese de que el freno de
estacionamiento está puesto y que las palancas
de control de movimiento están hacia afuera
para arrancar el motor. No es necesario que
esté sentado en el asiento.
6. Haga funcionar la máquina durante al menos
5 minutos con las palancas de control de
movimiento a velocidad máxima hacia adelante
para que el fluido hidráulico alcance su
temperatura normal de operación.
Nota:
La palanca de control de movimiento
debe estar en punto muerto mientras se realizan
los ajustes necesarios.
7. Ponga las palancas de control de movimiento
en la posición de punto
8. Compruebe y asegúrese de que las lengüetas
de la placa de control toquen las placas para
regresar a punto muerto en las unidades
hidráulicas.
9. Ajuste la longitud de las varillas de control de
las bombas girando la tuerca en el sentido
apropiado, hasta que las ruedas se muevan
ligeramente en marcha atrás (ver
10. Mueva las palancas de control de movimiento a
la posición de M
ARCHA ATRÁS
ligera presión a la palanca, deje que los muelles
de marcha atrás devuelvan las palancas a punto
muerto.
Nota:
Las ruedas deben dejar de girar o
moverse muy lentamente en marcha atrás.
Nota:
Puede quitar la cubierta de control de
movimiento para tener acceso.
.
MUERTO

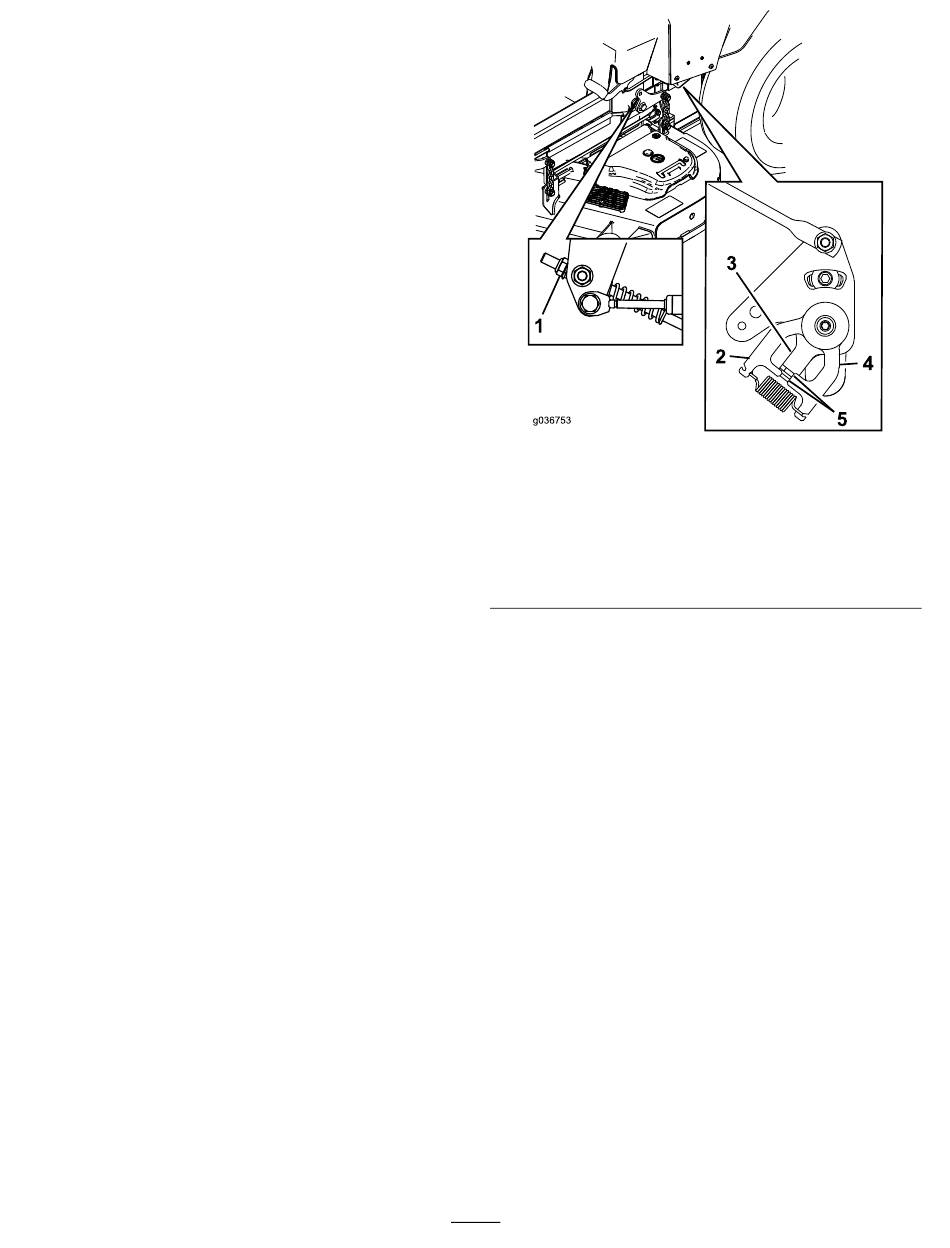

Figura 96).
y, aplicando una
1. Tuerca
2. Chapa fija
3. Chapa de control
11. Pare la máquina.
12. Retire el puente del arnés de cables y enchufe
el conector en el interruptor del asiento.
13. Retire los soportes.
14. Eleve la carcasa de corte e instale el pasador
de altura de corte.
15. Asegúrese de que la máquina no se desplaza en
punto muerto con el freno de estacionamiento
quitado.
71
Figura 96
4. Placa para regresar a
punto muerto
5. Lengüetas que tocan la
placa para regresar a
punto muerto
g036753
