ケーブルの接続; コントロール ユニット - Porsche Mobile Charger Connect Manual De Instrucciones

コントロール ユニット
ケーブルの接続
US
FC
ESM
PTB
TR
RU
UK

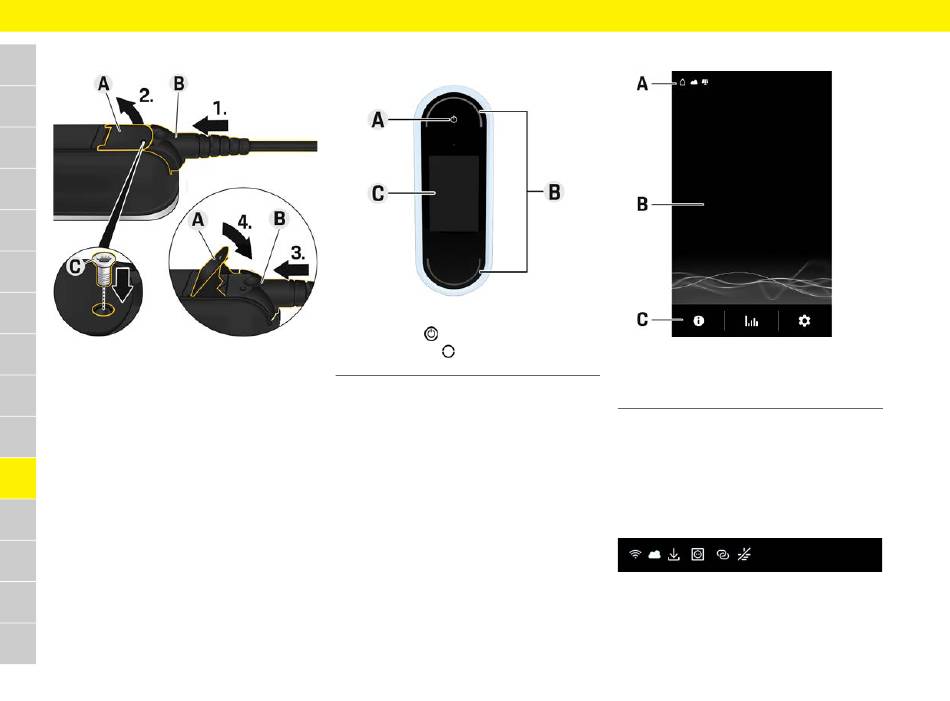

図4：ケーブルの接続
VIE
b レバー A が閉じています。
1. 抵抗を感じるまでプラグ B をコントロール
HE
ユニットに挿入してください。
2. レバー A を持ち上げてください。
AR
3. プラグ B を完全に押し込んでください。
4. レバー A を閉じてください。
5. スクリュー C を使用してプラグ B をコント
JPN
ロール ユニットに固定します。
KOR
CHS
CHT
THA
206
コントロール ユニット
図5：コントロール ユニット
電源ボタン
A
ステータス LED
B
表示
C
充電器は、電源ボタン A を使用して ON/OFF に
することができます。
ステータス LED B は充電器の状態を表示します。
充電器との通信は、 情報およびエラー メッセー
ジの形でディスプレイ C に表示されます。
表示
図6：充電器のディスプレイ
ステータス バー
A
インフォメーション エリア
B
メニュー バー
C
照度センサーがディスプレイの明るさを調節
します。ディスプレイの明るさは、周囲の明る
さに合わせて自動的に調整されます。
ステータス バー
ステータス バーにはさまざまなシンボルが表
示されます。
図7：ステータス バー (表示例)
