DATOS TÉCNICOS
7

7.4 Dimensiones y pesos

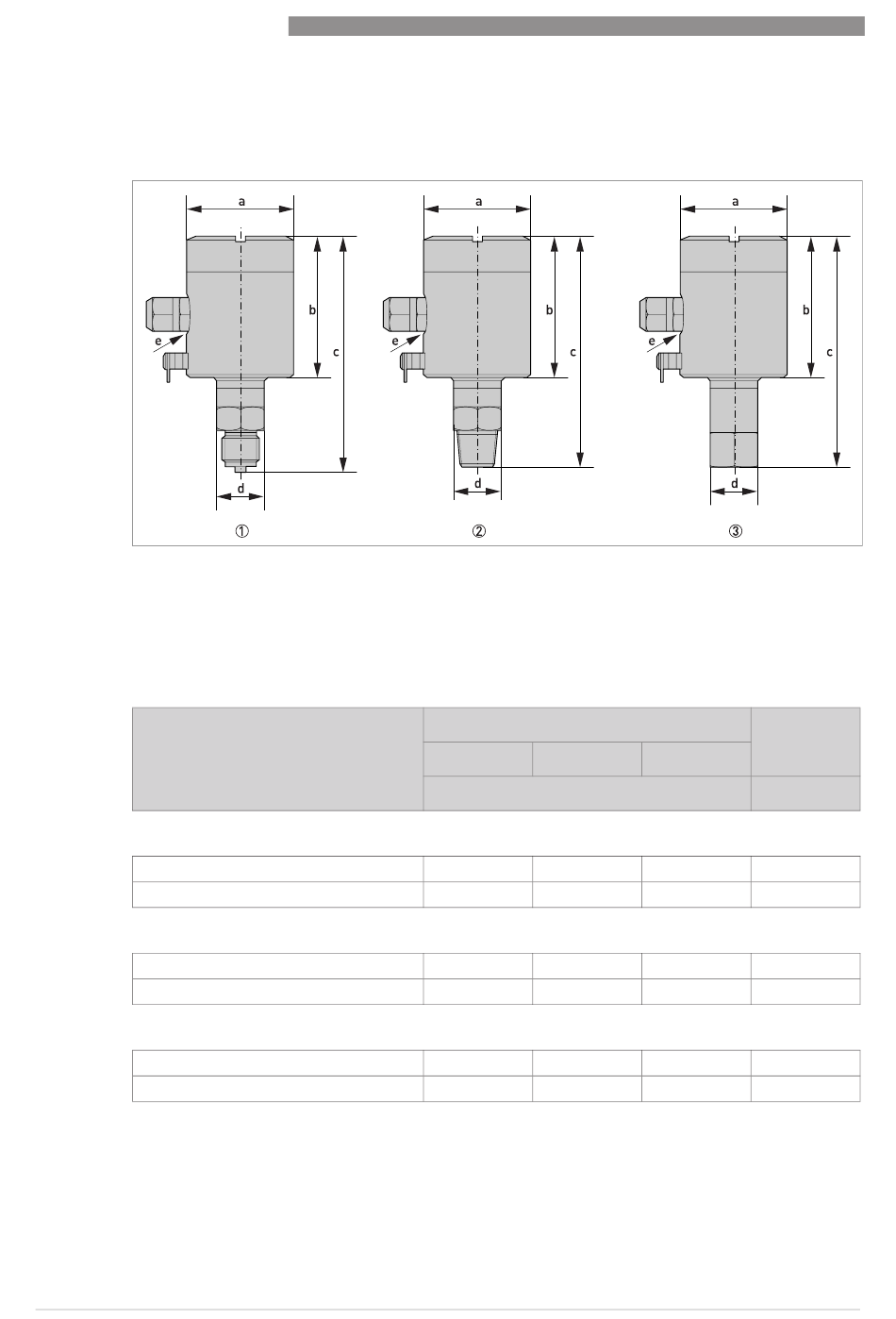

Figura 7-2: Dimensiones de las variantes de conexión de proceso
d = WS27
e = M16x1,5
1 G½
2 ½" NPT - macho
3 ½" NPT - hembra
Versión
Conexión de proceso G½
Versión ciega
Versión con pantalla
Conexión de proceso ½" NPT - macho
Versión ciega
Versión con pantalla
Conexión de proceso ½" NPT - hembra
Versión ciega
Versión con pantalla
40
Dimensiones
a b
[mm / "]
60 / 2,4 71 / 2,8
60 / 2,4 79 / 3,1
60 / 2,4 71 / 2,8
60 / 2,4 79 / 3,1
60 / 2,4 71 / 2,8
60 / 2,4 79 / 3,1
www.krohne.com
OPTIBAR P 3050 C
c
124 / 4,9
132 / 5,2
121 / 4,8
129 / 5,1
118 / 4,6
126 / 5,0
02/2014 - 4003426801 - MA OPTIBAR P3050C R02 es
Peso
[g / lb]
734 / 1,60
834 / 1,80
710 / 1,57
810 / 1,78
748 / 1,65
834 / 1,80
