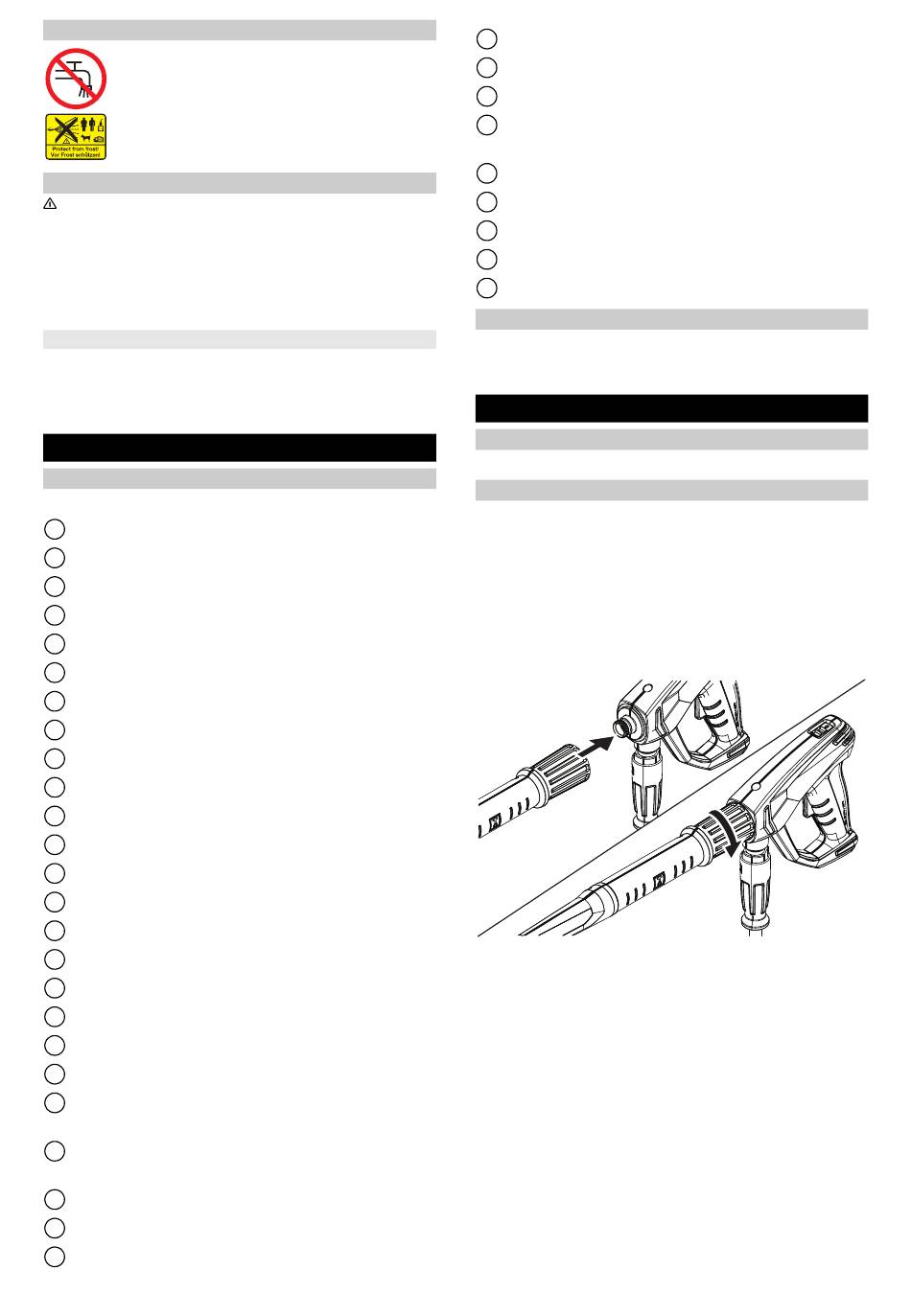

Prietaiso Aprašymas; Spalvinis Ženklinimas; Montavimas; Priedų Montavimas - Kärcher HD 5/11 C Manual De Instrucciones

Simboliai ant įrenginio
Įrenginio negalima jungti tiesiogiai prie viešųjų
geriamoji vandens tinklų.
nenukreipkite aukšto slėgio srovės į žmones,
gyvūnus, aktyvintą elektros įrangą arba į patį
įrenginį. Saugokite įrenginį nuo šalčio.
Saugos įrenginiai
ATSARGIAI
Trūkstami arba pakeisti saugos įtaisai
Apsauginiai įtaisai garantuoja jūsų saugą.
Apsauginius įtaisus modifikuoti ar apeiti draudžiama.
Saugos įrenginiai yra įmontuoti gamykloje ir užplom-
buoti. Nustatymus atlieka tik klientų aptarnavimo tarny-
ba.
Slėginis jungiklis
Paleidus spragtuką aukšto slėgio siurblio aukšto slėgio
pistolete, slėgio jungiklis atjungia aukšto slėgio siurblį ir
aukšto slėgio srovė sustabdoma.
Paspaudus spragtuką, siurblys vėl įsijungia.
Prietaiso aprašymas
Prietaiso apžvalga
Žr. grafikų puslapį
Rato gaubtas
1
Purškimo antgalio laikiklis
2
Slankioji pavaža
3
Gamyklinė lentelė
4
Antgalio dėklas trijų padėčių antgaliui
5
Paviršių valytuvo transportavimo laikiklis
6
Stūmimo rankenos atblokavimo svirtis
7
Stūmimo rankena, apačioje (įstumta)
8
Stūmimo rankena, viršuje (ištraukta)
9
Aukšto slėgio purškimo antgalis
10
Aukšto slėgio purškimo antgalio ženklinimas
11
Srovės vamzdis EASY!Lock
12
Aukšto slėgio pistoletas EASY!Force
13
Apsauginis fiksatorius
14
Spragtukas
15
Apsauginė svirtis
16
Slėginis lankstusis vamzdis EASY!Lock
17
Žarnos dėklas
18
Kabelio laikiklis
19
Srovės vamzdžio laikiklis be gnybto
20
Guminė juosta (tik ne prietaisuose su žarnos bū-
21
gnu)
Antgalio dėklas rotaciniam antgaliui (rotacinis ant-
22
galis tik „Plus" varianto komplektacijoje)
Srovės vamzdžio laikiklis su gnybtu transportavimui
23
Prietaiso jungiklis
24
Rankena
25
206
Aukšto slėgio jungtis EASY!Lock
26
Atraminė rankena
27
Vandens jungtis
28
Valymo priemonių žarna su filtru ir valymo priemo-
29
nių dozavimu
Sietas
30
Žarnos atrama
31
Gaubiamoji veržlė
32
Alkūninis velenas
33
Žarnos būgnas
34
Spalvinis ženklinimas
 Valymo proceso valdymo elementai yra geltoni.
 Techninės priežiūros ir aptarnavimo elementai yra
šviesiai žali.
Rato gaubtų tvirtinimas
 Pritvirtinkite rato gaubtus.
Pastaba
EASY!Lock sistema sujungia komponentus per sparčią-
ją jungtį saugiai ir patikimai vienu pasukimu.
1. Uždėkite aukšto slėgio purškimo antgalį ant srovės
vamzdžio ženklinimu į viršų.
2. Aukšto slėgio purškimo antgalį tvirtai priveržkite ran-
ka (EASY!Lock).
3. Srovės vamzdį sujunkite su aukšto slėgio pistoletu ir
priveržkite ranka (EASY!Lock).
1.
4. Atblokuokite stūmimo rankeną.
5. Ištraukite stūmimo rankeną iki galinės padėties.
Prietaisuose be žarnos būgno:
6. Aukšto slėgio žarną su aukšto slėgio pistoletu sujun-
kite su prietaiso aukšto slėgio jungtimi ir priveržkite
ranka (EASY!Lock).
Prietaisuose su žarnos būgnu:
7. Ištiestą aukšto slėgio žarną patieskite ant grindų.
8. Žarnos būgno alkūnę įkiškite ir užfiksuokite.
9. Pasukite alkūnę pagal laikrodžio rodyklę, kartu toly-
giai užvyniokite aukšto slėgio žarną ant žarnos bū-
gno.
10. Aukšto slėgio žarną sujunkite su aukšto slėgio pisto-
letu ir priveržkite ranka (EASY!Lock).
Lietuviškai

Montavimas

Priedų montavimas
2.
