SLOVENŠČINA

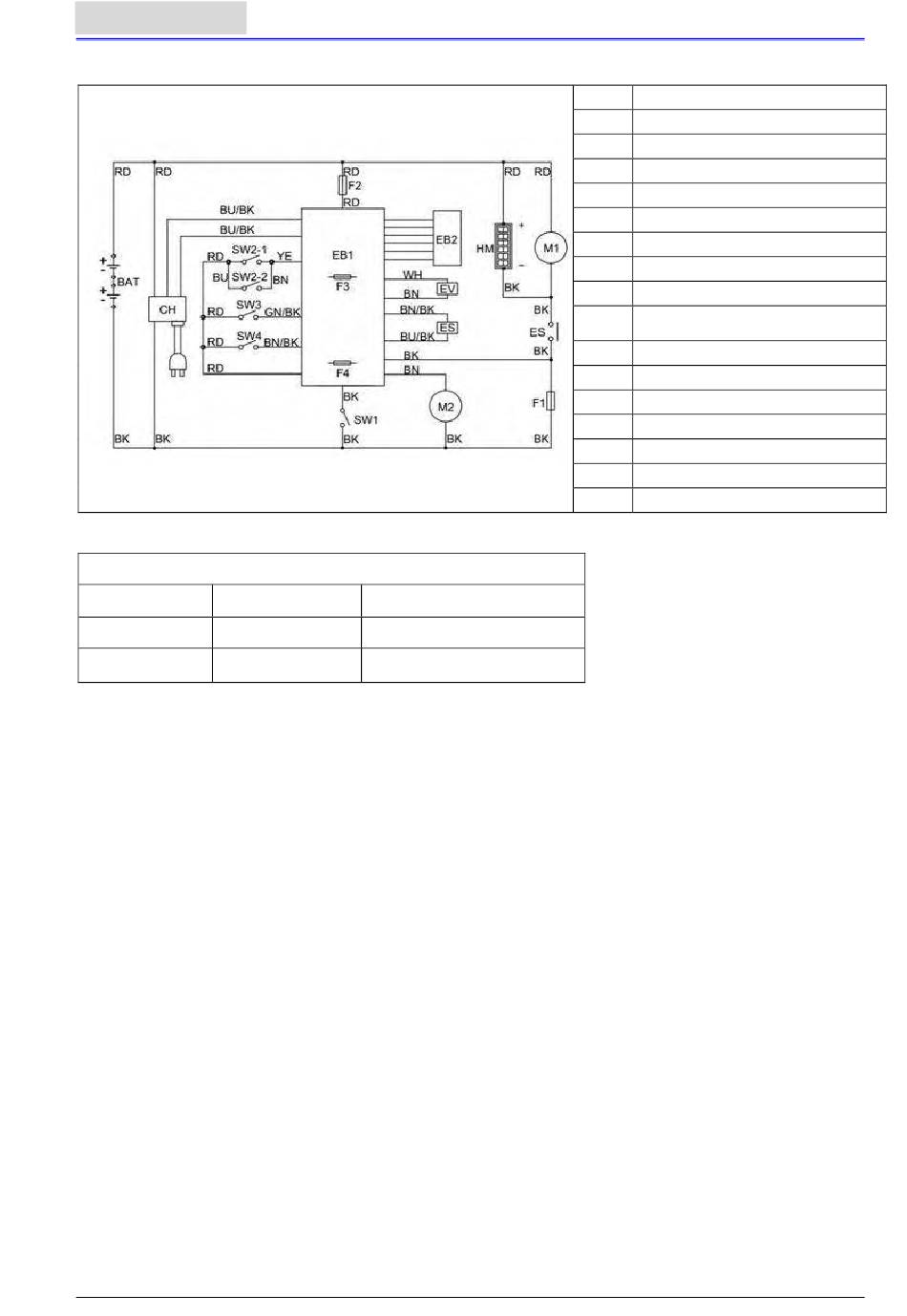

SLIKA VEZJA AS430B IN AS510B

RD=Rdeča BN=Rjava
BU=Modra YE=Rumena
BK=Črna WH=Bela
NAVODILA ZA UPORABO
BARVNE KODE
BU/BK=Modra/Črna
GN/BK=Zelena/Črna
BN/BK=Rjava/Črna
BAT
CH
EB1
EB2
ES
EV
F1
F2
F3
F4
M1
M2
SW1
SW2
SW3
SW4
HM
292
Baterija
Polnilec
Nadzor vezja
LED plošča
Kontaktor
Elektromagnetni ventil
Varovalka motorja krtače
Varovalka sesalnega motorja
Varovalka nadzora vezja
Varovalka elektromagnetnega
ventila
Motor krtače
Sesalni motor
Stikalo za vklop
Stikalo motorja krtače
Stikalo sesalnega motorja
Stikalo elektromagnetnega ventila
Časovnik (Samo pri AS510B)
