МОНТАЖ
100 Монтаж
101 Электрическое подключение
132

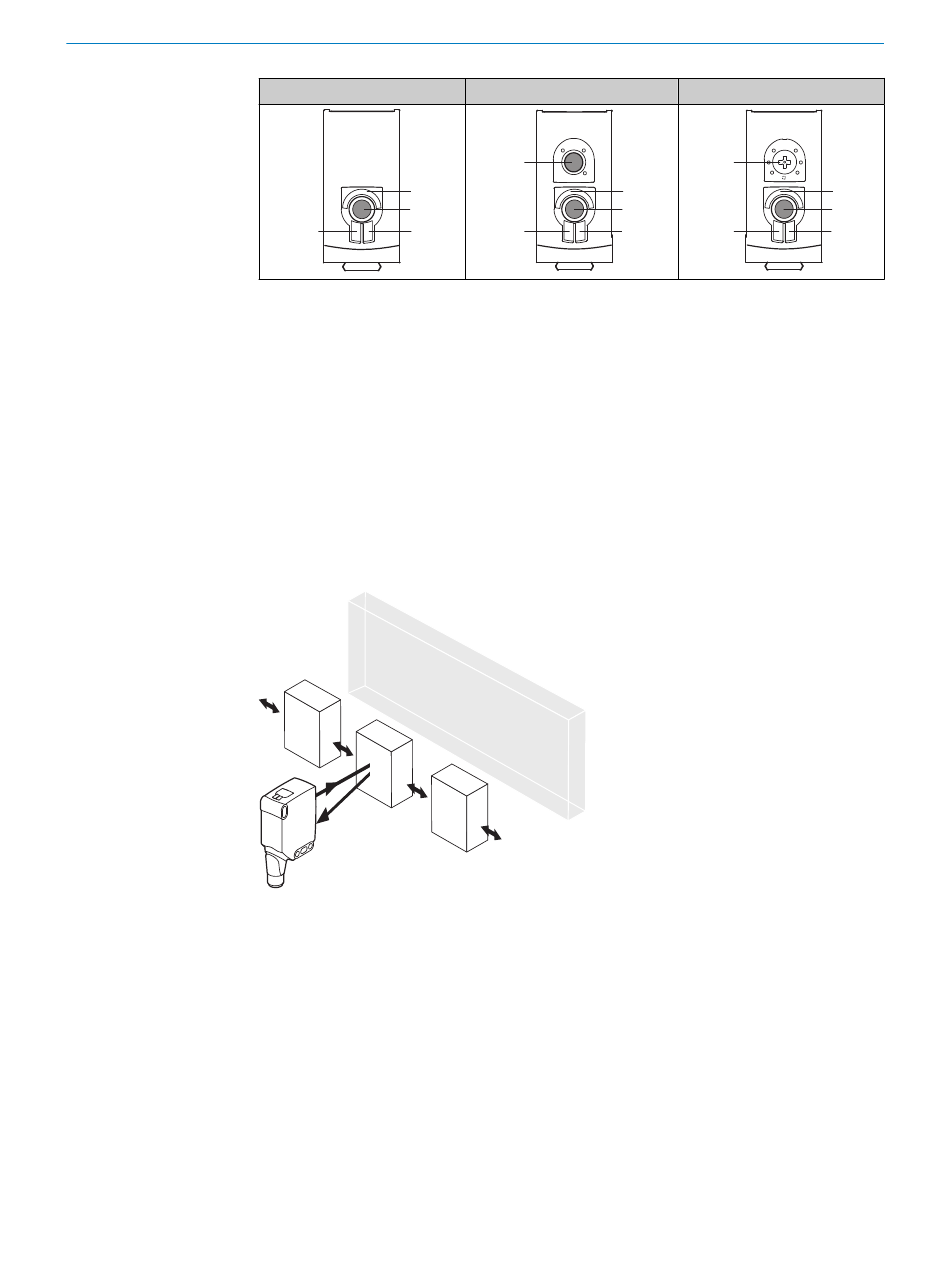

WTB26x-xxxxxx30
1
2
4
3
BluePilot, синий: индикатор расстояния срабатывания
1
Поворотно-нажимной элемент / Потенциометр / Кнопка обучения: настройка расстояния
2
срабатывания
СД-индикатор желтый: состояние приема света
3
Светодиодный индикатор, зелёный: напряжение питания включено
4
Кнопка настройки в сочетании с потенциометром в одном элементе обучения: настройка функций
5
времени
Кнопка обучения: настройка срабатывания при наличии/отсутствии света
6
Установите датчик на подходящем крепёжном уголке (см. программу
принадлежностей от SICK).
Учитывайте предпочтительную ориентацию датчика по отношению к направлению
движения объекта, см. рисунок
Рисунок 97: Ориентация датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика < 1,3 Нм.
Учитывайте предпочтительное направление объекта относительно датчика, ср.
рисунок 107, страница 143.
Подключайте сенсоры при отключенном напряжении питания В зависимости от типа
подключения следует принять во внимание следующую информацию:
– Штекерное соединение: соблюдать расположение выводов
– Кабель: цвет жилы
Подавайте и включайте напряжение питания только после подключения всех
электрических соединений.
WTB26x-xxxxxx31
6
1
2
4 3
97.
WTB26x-xxxxxx32
5
1
2
4 3
см.
