INSTALLATION DE L´ACTIONNEUR

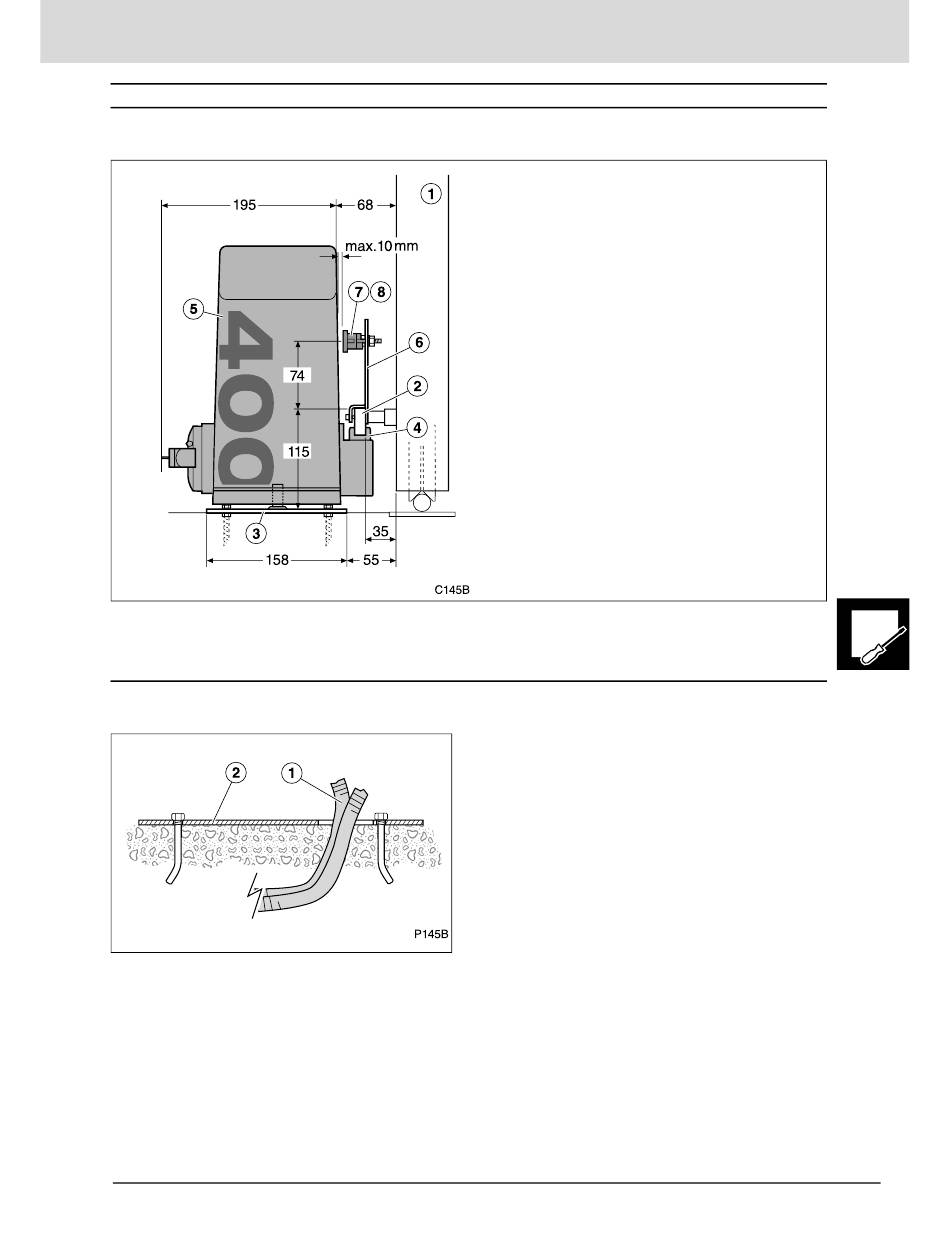

Cotes et positions de montage

Procédé
Fixer la plaque base au sol
AB
All manuals and user guides at all-guides.com
1 Placez les conduits (1) pour l´installation électrique.
2 Fixez la plaque base (2) au sol en tenant compte des
3 Nivelez la plaque base (2).
1 Porte
2 Crémaillère
3 Plaque base
4 Pignon d´actionnement
5 Actionneur
6 Plaques porte-aimants
7 Aimant de fin de course en ouverture
8 Aimant de fin de course en fermeture
cotes de montage.

Introduisez les boulons d'ancrage dans la sole
lorsque le béton est encore frais.
Actionneur PUMA pour portes coulissantes
