ITALIANO (istruzioni originali)
Anomalia
Perdite d'aria dalla valvola del
pressostato a compressore
fermo.
Perdite d'aria prolungate dalla
valvola del pressostato con
compressore in moto.
Il compressore si ferma e non
riparte.
Il compressore si arresta al
raggiungimento della max pres-
sione ed interviene la valvola di
sicurezza.
Il compressore NON si arresta
al raggiungimento della max
pressione ed interviene la valvola
di sicurezza.
Il compressore non carica e
scalda eccessivamente.
Il compressore è molto rumoroso
con colpi ritmici e metallici.

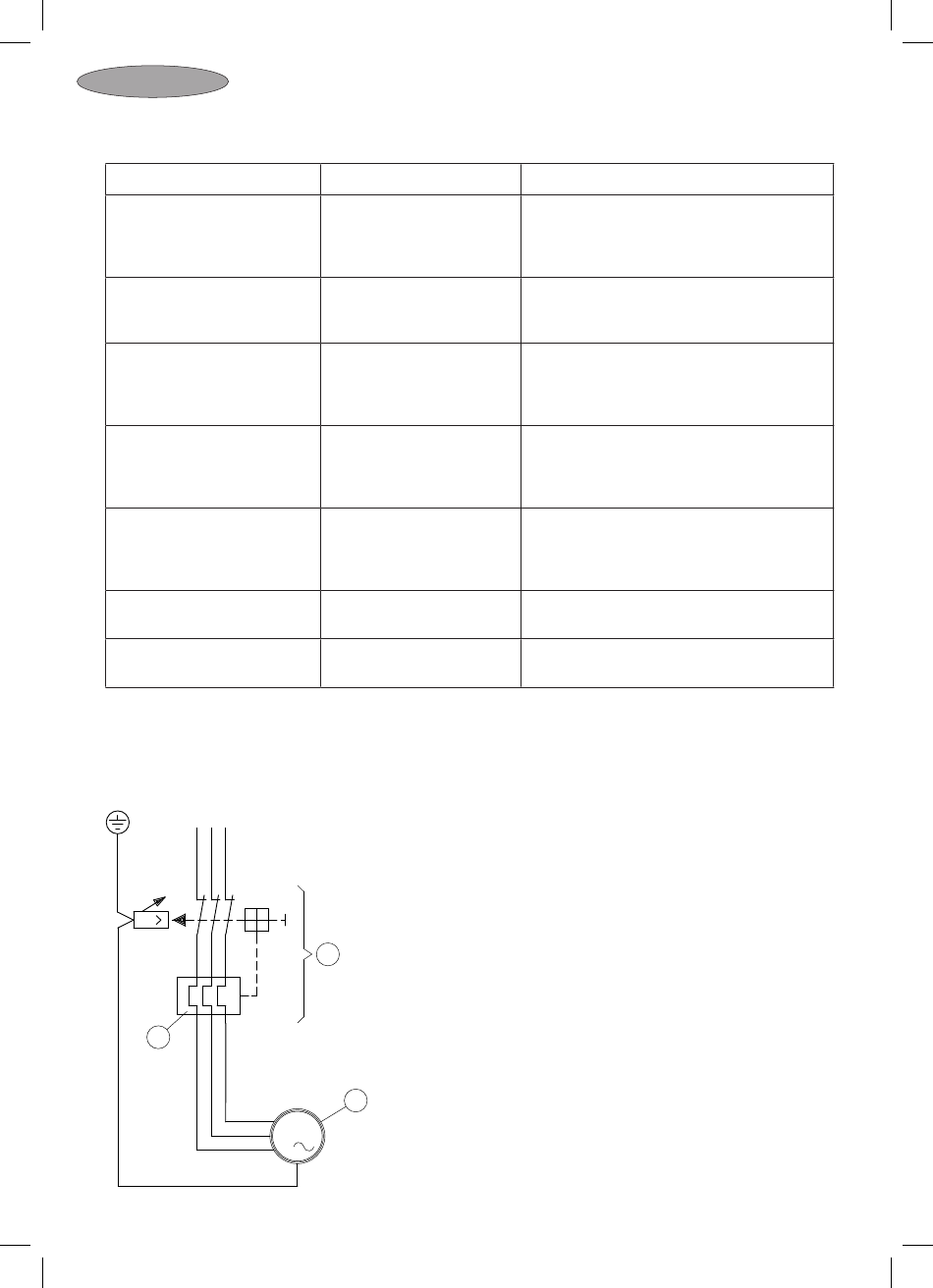

6.1 Compressore standard

PE L L 1 2 3 L
P
2A

5. RICERCA GUASTI

Causa
Valvola di ritegno non a perfetta
tenuta.
Rottura della valvola di parten-
za a vuoto.
Intervento Oil control (dove
presente).
Intervento relè termico.
Valvola di sicurezza difettosa.
Funzionamento irregolare o
rottura del pressotato.
Si è rotta la guarnizione della
testata oppure la valvola.
Grippaggio dei cuscinetti.

6. SCHEMI ELETTRICI

2
1
M
3
16
Rimedio
Scaricare l'aria contenuta nel serbatoio, smontare
il tappo della valvola di ritegno e pulire la sede
e l'elemento di tenuta. Eventualmente sostituire
l'elemento di tenuta.
Sostituire la valvola.
Rabboccare olio e riavviare, se si ripete contattare
un tecnico specializzato.
Resettare, se si ripete contattare un tecnico
specializzato.
Fermare immediatamente il compressore e
sostituire la valvola.
Fermare immediatamente il compressore e
verificare la taratura, se necessario sostituire
il pressostato.
Fermare immediatamente il compressore e
rivolgersi ad un tecnico specializzato.
Fermare immediatamente il compressore e
rivolgersi ad un tecnico specializzato.
1) ......................Motore elettrico trifase
2) ......................Telepressostato
2A) .....................Relè termico
Sezione cavo motore:
Compressori 4 HP
V230 ..................4G2.5 mm²
V400 ..................4G1.5 mm²
Compressori 5,5 HP
V230 ..................4x4 mm²
V400 ..................4G1.5 mm²
Compressori 7,5 HP
V230 ..................4x6 mm²
V400 ..................4G2.5 mm²
