6. SCHEMAS ELECTRIQUES

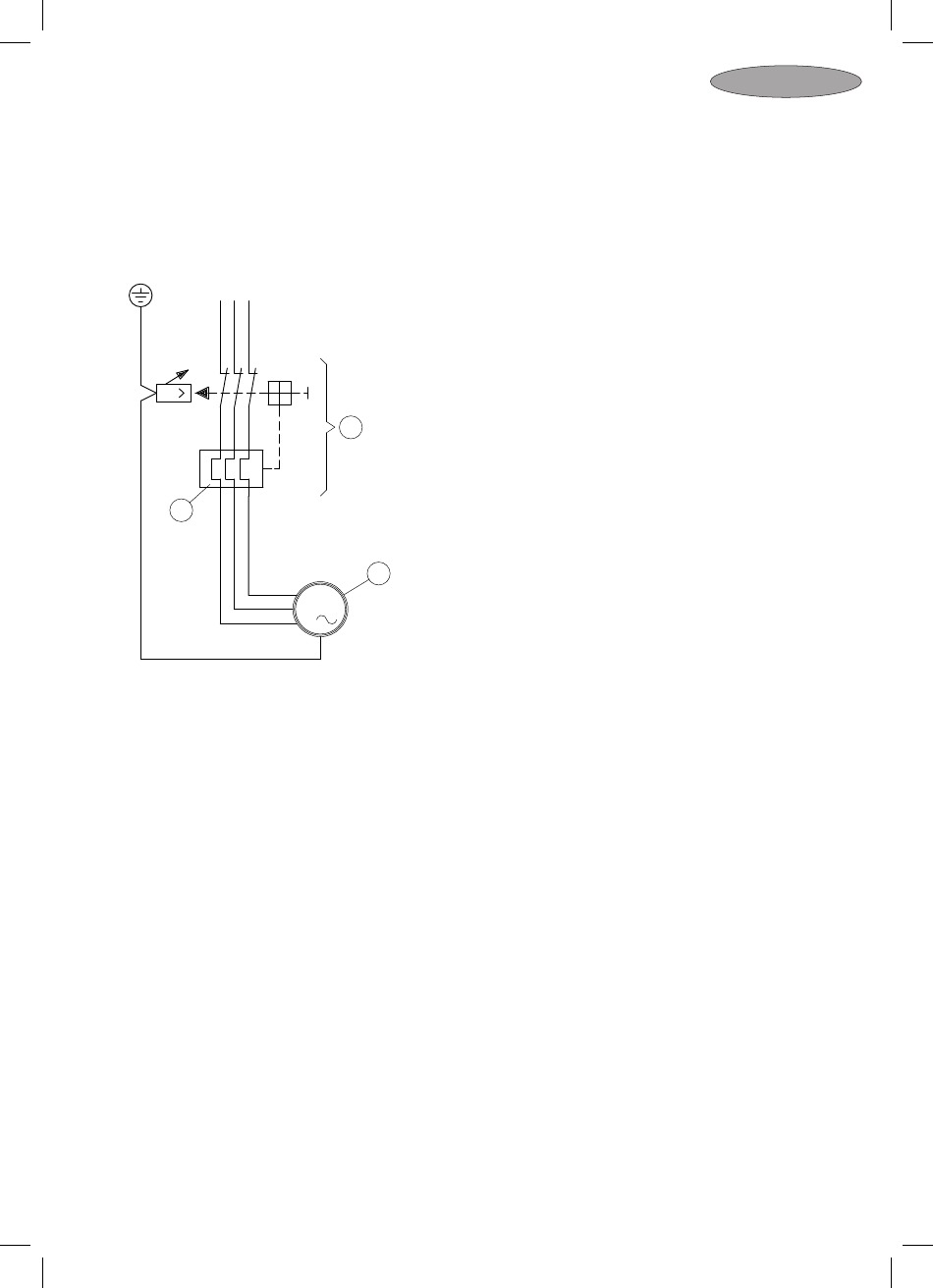

6.1 Compresseur standard

PE L L 1 2 3 L
1) Moteur electrique triphasé
2) Pressostat avec disjoncteur a maximum
2A) Relais thermique
P
Section câble moteur:
2
Compresseurs 4 HP
V230 ..................4G2.5 mm²
V400 ..................4G1.5 mm²
2A
Compresseurs 5,5 HP
V230 ..................4x4 mm²
V400 ..................4G1.5 mm²
1
Compresseurs 7,5 HP
M
V230 ..................4x6 mm²
3
V400 ..................4G2.5 mm²
