DATOS TÉCNICOS
Volumen del cilindro: 700 bar (10000 psi)
13,0 toneladas (
14,3 toneladas (imperial US)
Carrera: 42 mm
Volumen de aceite: 77,7 cm³
Altura contraído: 120 mm
Altura extendido: 162 mm
Rosca del collarín: 2-3/4 x 16 in
Longitud de rosca del collarín: 30 mm
Diámetro exterior: 70 mm
Diámetro del agujero central: 19.5 mm
Peso: 2,8 kg

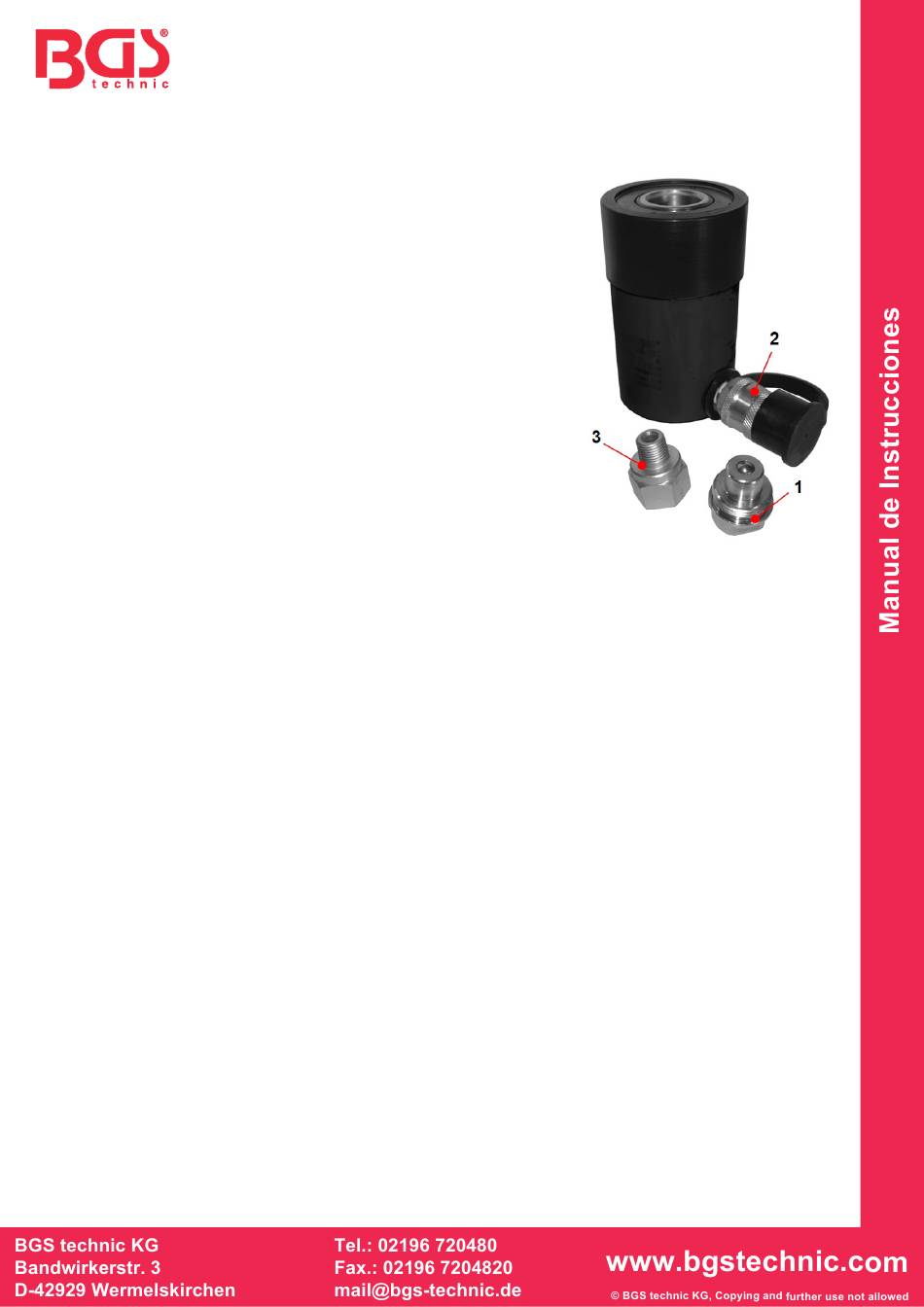

ADAPTADORES ADICIONALES

1- Adaptador macho, 1/4'' NPT (rosca interior)
2- Adaptador hembra, 3/8'' NPT (rosca exterior)
3- Adaptador de interruptor, 1/4" NPT (exterior) a 3/8" NPT (int.)
Lea y siga estas instrucciones antes de utilizar los cilindros.
SEGURIDAD
Para evitar lesiones personales o daños materiales, tenga en cuenta todas las precauciones de
seguridad.
PELIGRO sólo se utiliza cuando su acción o falta de acción puede causar lesiones graves.
ADVERTENCIA indica un peligro potencial que requiere una acción correcta para evitar lesiones
personales.
IMPORTANTE indica la acción correcta para prevenir daños o fallas del equipo.
PELIGRO
El operador del equipo hidráulico debe ser un operador calificado que esté familiarizado con el
•
entrenamiento correcto y la experiencia laboral del equipo hidráulico. La falta de conocimiento en
cualquiera de estas áreas puede ocasionar daños al equipo o lesiones personales.
Inspeccione cuidadosamente cilindro(s), acoplador(es) y manguera(s) antes de usar el equipo
•
hidráulico, si encuentra algún daño en cilindro(s), acoplador(es) y manguera(s), deje de usar su
equipo. Estos daños pueden causar fallos en el equipo y posibles lesiones personales.
• Nunca levante una carga superior a la capacidad del cilindro(s), ya que la sobrecarga puede
causar fallos en el equipo y posibles lesiones personales.
La presión de trabajo del cilindro(s) está diseñada para una presión máx. de 700 bar, no utilice
•
una bomba o válvula de alivio con un mayor régimen de presión para conectar el(los) cilindro(s).
La bomba de alta presión o la válvula de alivio pueden causar fallos en el equipo y posibles
lesiones personales.
El cilindro es un dispositivo de elevación de carga, no un dispositivo de sujeción de carga.
•
Después de elevar o bajar la carga, ésta debe sostenerse siempre mecánicamente. Nunca
trabaje bajo una carga soportada por un sistema hidráulico.
Para evitar lesiones personales, mantenga las manos y los pies alejados del cilindro(s) y del
•
lugar de trabajo durante el funcionamiento.
• No coloque cargas mal balanceadas o descentradas en el(los) cilindro(s). La carga incorrecta
puede ocasionar fallos en el equipo y posibles lesiones personales.
