Procedimentos de instalação
Instalação do painel
O parafuso usado deve estar próximo ao painel
A saída de ar pode ser facilmente danificada, portanto, preste atenção ao operar.
1. Use o bloco ilustrativo para acertar a altura da unidade e o tamanho do teto. Remova-o
antes de instalar o painel, bem como o painel de retorno de ar.

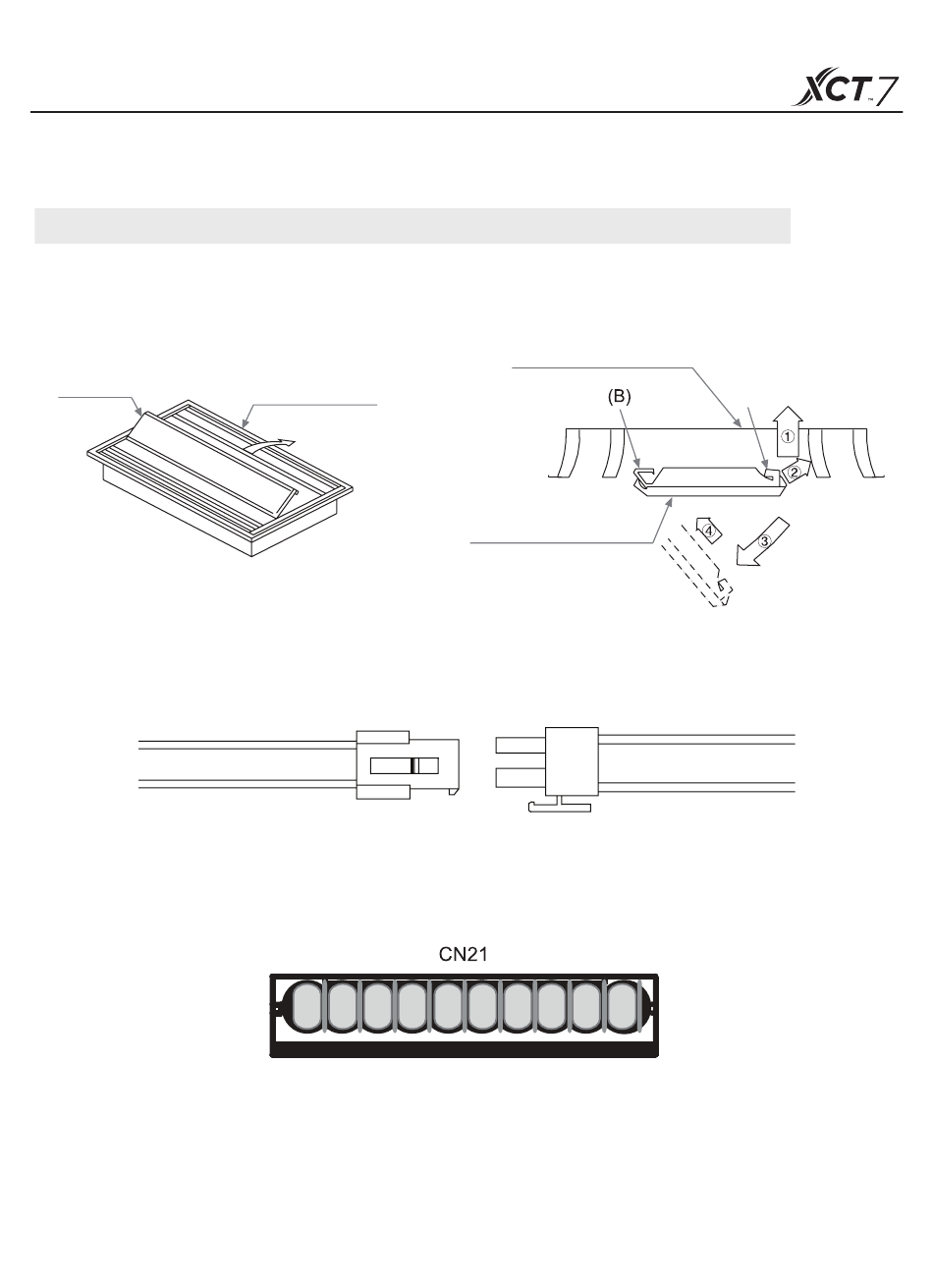

Método de desmontagem do painel de retorno de ar
painel de sucção
2. Instale os 4 painéis de 5mm fixando-os no painel da unidade.
3. Fixe o painel.
4. Aperte os parafusos.
5. Conecte a junta do motor da persiana (2P branco) (unidade sem persiana que executa auto
maticamente a função sem passar por esta etapa).
Terminal da caixa de controle
6. Se desejar usar o controlador remoto, é necessário preparar um recetor de controlo remoto
adicional (RE-02), o conector branco de dez pinos é para conectar o controlador remoto da
porta CN21 em PCB.
7. Use o controlo remoto para saber se a conexão está OK e, em seguida, desligue a energia por
10 segundos, e reinicie novamente.
montagem do painel
remover
moldura externa do painel
gancho de suspensão
moldura interna do painel
Terminal do motor da veneziana do painel
13
gancho de suspensão (A)
