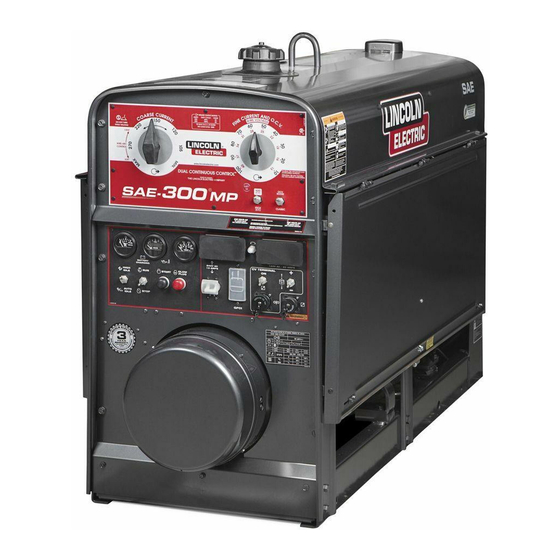

Manual del Operador
SAE-300
Registre su máquina:
www.lincolnelectric.com/register
Localizador de Servicio y Distribuidores Autorizados:
www.lincolnelectric.com/locator
Guardar para referencia futura
Fecha de Compra
Código: (ejemplo: 10859)
Número de serie: (ejemplo:U1060512345)
IMS10326
| Fecha de Publicación Noviembre, 2015
© Lincoln Global, Inc. All Rights Reserved.
®
MP
Para máquinas con números de código:
12547
Necesita ayuda? Marque 1.888.935.3877
para hablar con un Representante de Servicio
Horas de Operación:
8:00 AM a 6:00 PM (ET) lunes a viernes
¿Fuera de horas de servicio?
Utilice "Ask the Experts" en lincolnelectric.com
Un Representante de Servicio de Lincoln se contac-
tará con usted en menos de un día hábil.
Para Servicio fuera de E.U.A.:
Correo Electrónico: globalservice@lincolnelectric.com
Publicidad
Tabla de contenido
Manuales relacionados para Lincoln Electric SAE-300 MP
Resumen de contenidos para Lincoln Electric SAE-300 MP
- Página 1 Manual del Operador ® SAE-300 Para máquinas con números de código: 12547 Necesita ayuda? Marque 1.888.935.3877 Registre su máquina: para hablar con un Representante de Servicio www.lincolnelectric.com/register Localizador de Servicio y Distribuidores Autorizados: Horas de Operación: www.lincolnelectric.com/locator 8:00 AM a 6:00 PM (ET) lunes a viernes Guardar para referencia futura ¿Fuera de horas de servicio? Utilice “Ask the Experts”...
- Página 2 GRACIAS POR ADQUIRIR UN NO SE ACERQUE AL HUMO. PRODUCTO DE PRIMERA NO se acerque demasiado al arco. CALIDAD DE LINCOLN Si es necesario, utilice lentillas para ELEC TRIC. poder trabajar a una distancia razonable del arco. LEA y ponga en práctica el contenido de las hojas de datos sobre seguridad y el de las COMPRUEBE QUE LA CAJA Y EL EQUIPO ESTÉN...
- Página 3 E205, “Seguridad en los procesos de soldadura por 2.c. La exposición a los campos EM de la soldadura podría tener arco”, en Lincoln Electric Company, situada en 22801 St. Clair otros efectos sobre la salud que aún se desconocen.
- Página 4 SEGURID D UNA DESCARGA LAS RADIACIONES ELÉCTRICA LE PUEDE DEL ARCO QUEMAN. MATAR. 4.a. Utilice un protector con el filtro y las cubiertas debidos para protegerse los ojos de las chispas 3.a. Los circuitos auxiliar (tierra) y del electrodo y de las radiaciones del arco cuando esté soldando están vivos desde el punto de vista u observando una soldadura por arco.
- Página 5 SEGURID D LAS CHISPAS SI SE DAÑAN, LAS BOMBONAS DERIVADAS DE PUEDEN EXPLOTAR. CORTES 7.a. Utilice únicamente bombonas de gas Y SOLDADURAS comprimido que contengan los gases de PUEDEN PROVOCAR protección adecuados para el proceso en cuestión, así como reguladores diseñados INCENDIOS O EXPLOSIONES.
-
Página 6: Précautions De Sûreté
SEGURIDAD PRÉCAUTIONS DE SÛRETÉ 6. Eloigner les matériaux inflammables ou les recouvrir afin de prévenir tout risque d’incendie dû aux étincelles. Pour votre propre protection lire et observer toutes les instructions et les précautions de sûreté specifiques qui parraissent dans ce 7. - Página 7 SAE-300 ® TABLA DE CONTENIDO...
-
Página 8: Descripción
SAE-300 ® INSTALACIÓN ESPECIFICACIONES TÉCNICAS - SAE-300 ® ENTRADA – MOTOR DIESEL Tipo/Modelo Descripción Velocidad (RPM) Desplazamiento Sistema Capacidades de Arranque en Seco Motor Diesel Enfriado 1.5 litros Batería de 12VCD Combustible: 60.6 L por Agua Aspirada 91.47 pulgs. Cúbs.) (Grupo 24, 650 amps 16 galones. -
Página 9: Descripción General
SAE-300 ® INSTALACIÓN DESCRIPCIÓN GENERAL Todos las Bobinas de Cobre - Para una larga vida y operación confiable. La SAE-300 ® MP es una fuente de poder de soldadura de arco de CD de motor de combustión interna de trabajo pesado, capaz de Gobernador del Motor - LA SAE-300 ®... -
Página 10: Instalación Antes De La Operación
SAE-300 ® INSTALACIÓN Cubierta de la Soldadora - Toda la soldadora está montada en ADVERTENCIA goma sobre una base de canal “C” de acero robusto. No intente usar este equipo hasta que haya leído Las terminales de salida se colocan en el lado de las máquinas completamente el manual del fabricante del motor que se para que estén protegidas por la puerta. -
Página 11: Aterrizamiento De La Máquina
SAE-300 ® INSTALACIÓN ÁNGULO DE OPERACIÓN Los motores están diseñados para funcionar en una condición ADVERTENCIA nivelada que es cómo se logra un desempeño óptimo. El ángulo máximo de operación continua es de 20º grados en todas las direcciones, 30º intermitentes (menos de 10 minutos continuos) en •... -
Página 12: Servicio Antes De La Operación
SAE-300 ® INSTALACIÓN MONTAJE EN VEHÍCULO SERVICIO ANTES DE LA OPERACIÓN ADVERTENCIA PRECAUCIÓN instrucciones operación Cargas concentradas montadas incorrectamente pueden mantenimiento del motor que se proporcionan causar un manejo inestable del vehículo y que las llantas u con esta máquina. otros componentes fallen. -
Página 13: Carga De La Batería
SAE-300 ® INSTALACIÓN ADVERTENCIA Los GASES DE LA BATERÍA pueden explotar. • Mantenga las chispas, flama y cigarros lejos de la batería. El ÁCIDO DE LA BATERÍA puede quemar los ojos y la piel. • Use guantes y protecciones para los ojos, y tenga cuidado cuando eleve la potencia, cargue o trabaje cerca de la batería. - Página 14 NO UTILICE ESTOS DISPOSITIVOS CON ESTE PRODUCTO. La Lincoln Electric Company no es responsable de ningún daño a los componentes eléctricos indebidamente conectados a este producto.
-
Página 15: Operación Del Motor
® SAE-300 OPERACIÓN OPERACIÓN DEL MOTOR Permita que el motor funcione a alta velocidad por varios minutos para calentar el motor. Deténgalo y vuelva a revisar el ADVERTENCIA nivel del aceite después de permitir suficiente tiempo para que el aceite se drene en el recipiente. Si el nivel está bajo, llénelo No intente usar este equipo hasta que haya leído de nuevo a la marca de lleno. -
Página 16: Asentamiento De Anillos
ASENTAMIENTO DE ANILLOS OPERACIÓN DE LA SOLDADORA ADVERTENCIA Lincoln Electric selecciona motores industriales de trabajo pesado y alta calidad para las máquinas de soldadura portátiles La DESCARGA ELÉCTRICA puede provocar la que ofrecemos. Mientras que es normal ver una pequeña muerte. - Página 17 ® SAE-300 OPERACIÓN CÓMO CONFIGURAR LOS CONTROLES PARA SOLDADURA CON K857-1 y K2627-2 ELECTRODO REVESTIDO La unidad de Control Remoto también se puede utilizar 1. Establezca la Perilla Derecha (Corriente Fina y OCV) en 70. como Perilla Derecha (Corriente Fina y OCV o voltaje de alambre).
-
Página 18: Soldadura De Alambre Tubular Protegida Con Gas
® SAE-300 OPERACIÓN a. Al soldar o generar energía para luces o herramientas SOLDADURA DE ALAMBRE TUBULAR PROTEGIDA (aproximadamente 100 watts mínimo) desde los CON GAS receptáculos, el solenoide del gobernador se desactiva y el Empiece estableciendo el interruptor de palanca de Alambre (CV) / motor opera a alta velocidad. -
Página 19: Funciones Opcionales
El uso de una soldadora de arco para el descongelamiento de tubería no está aprobado por la CSA ni se recomienda ni es apoyado por Lincoln Electric. ACCESORIOS OPCIONALES INSTALADOS DE CAMPO Siga estos pasos: 1. -
Página 20: Mantenimiento
® SAE-300 MANTENIMIENTO PRECAUCIONES DE SEGURIDAD SISTEMA DE ENFRIAMIENTO ADVERTENCIA La SAE-300 ® está equipada con un radiador de presión. Haga que personal calificado realice el trabajo de Mantenga el tapón del radiador bien apretado para evitar la mantenimiento. Apague el motor antes de trabajar dentro pérdida de anticongelante. -
Página 21: Placas De Identificación
® SAE-300 MANTENIMIENTO Reemplace las escobillas cuando se hayan desgastado dentro de 1/4” del cable flexible. Deberá mantenerse a mano un juego completo de escobillas de reemplazo. Las escobillas de Lincoln tienen una cara curva para que entren en el conmutador. Haga que un experto de mantenimiento asiente estas escobillas lijando ligeramente el conmutador a medida que la armadura gira a toda velocidad hasta que las caras de las escobillas hagan contacto total. - Página 22 ® SAE-300 MANTENIMIENTO...
- Página 23 ® SAE-300 MANTENIMIENTO PROCEDIMIENTO DE PRUEBA Y RESTABLECIMIENTO DEL GFCI El GFCI deberá probarse adecuadamente por lo menos una vez al mes o cada vez que se abra. A fin de probar y restablecer adecuadamente el GFCI: • Si el GFCI se ha abierto, primero remueva cuidadosamente cualquier carga y revise si hay daño.
-
Página 24: Cómo Utilizar La Guía De Localización De Averías
CÓMO UTILIZAR LA GUÍA DE LOCALIZACIÓN DE AVERÍAS ADVERTENCIA Sólo Personal Capacitado de Fábrica de Lincoln Electric Deberá Llevar a Cabo el Servicio y Reparaciones. Las reparaciones no autorizadas que se realicen a este equipo pueden representar un peligro para el técnico y operador de la máquina, e invalidarán su garantía de fábrica. - Página 25 ® SAE-300 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO 1. Conmutador áspero o sucio. La máquina no mantiene la salida (calor) consistentemente. 2. Las escobillas pueden estar desgastadas al límite.
-
Página 26: Áreas Posibles De Desajuste(S)
® SAE-300 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS ÁREAS POSIBLES DE CURSO DE ACCIÓN (SÍNTOMAS) DESAJUSTE(S) RECOMENDADO La soldadora empieza pero falla 1. Las escobillas del generador o en generar corriente. excitador pueden estar sueltas o faltantes. -
Página 27: Guía De Localización De Averías Del Gobernador Electrónico
® SAE-300 LOCALIZACIÓN DE AVERÍAS GUÍA DE LOCALIZACIÓN DE AVERÍAS DEL GOBERNADOR ELECTRÓNICO Con el Interruptor de Control del Gobernador en la Posición Automática, el Motor no Regresará a Baja Velocidad en Aproximadamente 15 Segundos Después de Remover la Soldadura y Cargas Auxiliares Establezca el Interruptor de Control del Gobernador en la Posición Automática Revise la Continuidad a Través... - Página 28 ® SAE-300 LOCALIZACIÓN DE AVERÍAS GUÍA DE LOCALIZACIÓN DE AVERÍAS DEL GOBERNADOR ELECTRÓNICO Con el Interruptor de Control del Gobernador en la Posición de Automático, el Motor no Aumentará de Velocidad Cuando: Se Inicie el Arco Ambos Carga Auxiliar 1. Revise el cableado del circuito del gobernador. 1.
- Página 29 ® SAE-300 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO El motor no arranca. 1. Falta de combustible. 2. Aire mezclado en el sistema de combustible.
-
Página 30: Falla Detectada
® SAE-300 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual CÓDIGO DE LUZ FALLA DETECTADA CAUSA POSIBLE – MEDIDA CORRECTIVA 1 LARGO, 1 CORTO LAS RPM EXCEDEN EN 115% LAS RPM NOMINALES EL ACTUADOR ESTÁ ATASCADO – REMUEVA EL ACTUADOR Y (2070 RPM) VERIFIQUE SI EL VÁSTAGO FUNCIONA CUANDO SE ENERGIZA 1 LARGO, 2 CORTOS SE DETECTA BAJA PRESIÓN DE ACEITE POR... - Página 31 ® SAE-300 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO DE ACCIÓN (SÍNTOMAS) POSIBLE RECOMENDADO Humo Blanco o Azul. 1. Exceso de aceite de motor. 2. Viscosidad muy baja del aceite del motor.
- Página 32 ® SAE-300 LOCALIZACIÓN DE AVERÍAS PRECAUCIÓN Si por alguna razón usted no entiende los procedimientos de prueba o es incapaz de efectuar las pruebas y reparaciones de manera segura, contacte su Taller de Servicio de Campo Lincoln Autorizado para asistencia en la localización de fallas técnicas antes de proceder.
- Página 33 SAE-300 ® DIAGRAMAS...
- Página 34 SAE-300 ® DIAGRAMAS...
-
Página 35: Política De Asistencia Al Cliente
POLÍTICA DE ASISTENCIA AL CLIENTE El negocio de The Lincoln Electric Company es fabricar y vender equipo de soldadura, corte y consumibles de alta calidad. Nuestro reto es satisfacer las necesidades de nuestros clientes y exceder sus expectativas. A veces, los compradores pueden solicitar consejo o información a Lincoln Electric sobre el uso de nuestros...
