Nº de Modelo PFEVEX71917.1 Nº de Serie MANUAL DEL USUARIO Anote el número de serie en el espacio que aparece arriba, para su referencia. Calcomanía de Número de Serie SERVICIO AL CLIENTE Si tiene preguntas, si faltan piezas, o están dañadas, por favor comu- níquese con el Servicio al Cliente (vea la información abajo) o comuníquese con la tienda donde...
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes e instrucciones importantes de este manual y todas las advertencias relativas a su bicicleta de ejercicios, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones personales ni daños a la propiedad que ocurran por el uso de este producto o a través del mismo.

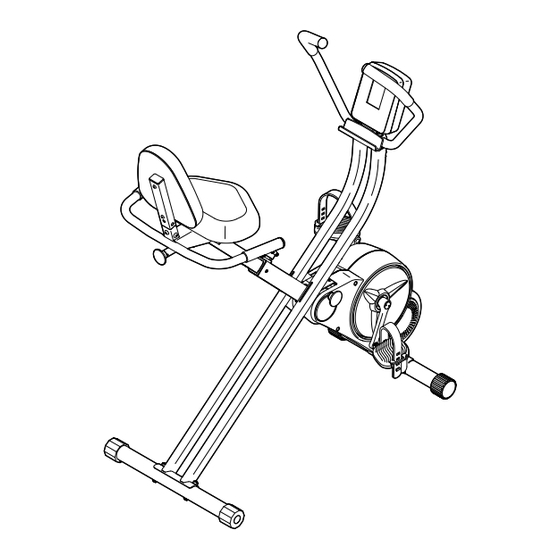

La del producto y del número de serie antes de con- bicicleta de ejercicios X-BIKE DUO ofrece toda una tactarnos. El número de modelo y la ubicación de la variedad de funciones diseñadas para hacer sus entre- calcomanía con el número de serie se muestran en la...
DIAGRAMA DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el montaje. El número que aparece entre paréntesis a continuación de cada dibujo es el número de clave de la pieza en la LISTA DE LAS PIEZAS que hallará...
MONTAJE • El montaje requiere dos personas. • Además de la(s) herramienta(s) incluida(s), para el montaje se necesitan las siguientes • Coloque todas las piezas en un área despejada y herramientas: retire los materiales de empaque. No se deshaga un destornillador estrella de los materiales de empaque hasta haber termi- nado todos los pasos de montaje.
Página 7
3. Identifique el Estabilizador Delantero (3) y conéctelo a la Armadura (1) con dos Pernos M8 x 60mm (75) y dos Contratuercas M8 (67) (solo se muestra un lado). 4. Conecte el Estabilizador Trasero (4) al Montante Vertical (2) con dos Pernos M8 x 60mm (75) y dos Contratuercas M8 (67).
Página 8
6. Oriente la Armadura del Asiento (8) cerca del Poste del Asiento (7), como se muestra. Tire de la Perilla del Pasador (20) hacia fuera, deslice la Armadura del Asiento por el Poste del Asiento y, luego, suelte la Perilla del Pasador en uno de los dos orificios de ajuste (B) del Poste del Asiento.
Página 9
9. Conecte el Respaldo (11) al Soporte del Asiento (9) con dos Tornillos M6 x 40mm (77). 10. La Consola (6) puede usar cuatro pilas D (no incluidas); se recomienda utilizar pilas alcalinas. No combine pilas usadas y nuevas, ni alcalinas, estándar y recargables juntas.
Página 10
11. Pídale a otra persona que sostenga la Consola (6) cerca de la Baranda (5). Enchufe el Cable Principal (87) a la toma de la parte posterior de la Consola. Clave: Evite pellizcar el Cable Principal (87). Asegúrese de que el Cable Principal pase por la muesca (E) del Soporte de la Consola (40).
CÓMO USAR LA BICICLETA DE EJERCICIOS CÓMO USAR LA POSICIÓN VERTICAL Ajuste la Armadura del Mueva la Armadura (1) hasta la posición vertical. Asiento (8) hasta la posi- Coloque el pie sobre el Estabilizador Trasero (4) y sostenga la Armadura del Asiento (8) con una mano en ción vertical.
Página 12
CÓMO USAR LA POSICIÓN RECLINADA Ajuste la Armadura del Mueva la Armadura (1) hasta la posición reclinada. Asiento (8) hasta la posición Coloque el pie sobre el Estabilizador Trasero (4) y reclinada. Tire sostenga la Armadura del Asiento (8) con una mano en la ubicación indicada.
Página 13
CÓMO USAR LA POSICIÓN DE ALMACENAMIENTO Vea el dibujo diagrama de abajo a la izquierda. A continuación, tire de la Armadura del Asiento (8) hacia Cuando no se utilice la bicicleta de ejercicios, se puede arriba y tire del Pasador de la Armadura (13) hacia mover a una posición de almacenamiento compacta.
Página 14
DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA La consola también ofrece una selección de entrena- mientos predefinidos. Cada entrenamiento predefinido La consola avanzada ofrece una serie de funciones cambia automáticamente la resistencia de los peda- diseñadas para hacer sus entrenamientos más efecti- les y le avisa cuando debe mantener una velocidad vos y agradables.
Página 15
CÓMO USAR LA FUNCIÓN MANUAL Pantalla superior: Esta pan- talla mostrará su velocidad 1. Encienda la consola. de pedaleo en revolucio- nes por minuto (RPM) y su Pulse cualquier botón o comience a pedalear para potencia generada en vatios. encender la consola. La pantalla cambiará...
Página 16
Para poner en pausa la consola, deje de pedalear. Para conectar su monitor de ritmo cardíaco a la Cuando la consola esté en pausa, las pantallas consola, vea CÓMO CONECTAR SU MONITOR se pondrán en pausa. Para continuar su entrena- DE RITMO CARDÍACO A LA CONSOLA en la miento, simplemente reanude el pedaleo.
CÓMO UTILIZAR UN ENTRENAMIENTO Mientras hace ejercicios, mantenga su velocidad PREDEFINIDO de pedaleo dentro de la zona de velocidad objetivo del segmento actual aumentando o disminuyendo 1. Encienda la consola. su velocidad de pedaleo o aumentando o disminu- yendo la resistencia de los pedales. Pulse cualquier botón o comience a pedalear para encender la consola.
Página 18
CÓMO CONECTAR SU TABLETA A LA CONSOLA 3. Conecte su tableta a la consola. La consola admite la conexión mediante BLUETOOTH Pulse el botón iFit Sync de a tabletas a través de la app iFit–Smart Cardio la consola; el número de Equipment, así...
Página 19
CÓMO CONECTAR SU MONITOR DE RITMO Nota: Después de cambiar las pilas, puede ser nece- CARDÍACO A LA CONSOLA sario seleccionar nuevamente la unidad de medida. La consola es compatible con todos los monitores de Pulse el botón Apps (aplica- ritmo cardíaco que utilicen BLUETOOTH Smart.
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO Nota: Para una mayor claridad, el Protector Derecho no se muestra en el dibujo que aparece a continuación. Busque el Interruptor de Lengüeta (29). Es importante un mantenimiento regular para un rendi- miento óptimo y para reducir el desgaste. Inspeccione Gire el Brazo Derecho de la Manivela (18) hasta que y apriete correctamente todas las piezas cada vez que un Imán (90) se alinee con el Interruptor de Lengüeta.
GUÍAS DE EJERCICIOS de entrenamiento. Para quemar la máxima cantidad de PRECAUCIÓN: grasa, realice los ejercicios con su ritmo cardíaco cerca Antes de ini- del número intermedio de su zona de entrenamiento. ciar éste o cualquier programa de ejercicios consulte con su médico. Esto es especial- Ejercicios Aeróbicos: Si su objetivo es fortalecer su mente importante para personas de edades sistema cardiovascular, debe realizar ejercicios aeróbi-...
LISTA DE LAS PIEZAS Nº de Modelo PFEVEX71917.1 R0518A N° Ctd. Descripción N° Ctd. Descripción Armadura Buje de la Baranda Montante Vertical Tapa de la Manivela Estabilizador Delantero Espaciador Largo de la Polea Estabilizador Trasero Espaciador Corto de la Polea Baranda Eje de Pivote Consola...
CÓMO PEDIR PIEZAS DE REPUESTO Para pedir piezas de repuesto, por favor vea la portada de este manual. Para que podamos ayudarle mejor, pre- pare la siguiente información antes de contactar con nosotros: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
