Tabla de contenido
Manuales relacionados para Vega FLEX 83
Resumen de contenidos para Vega FLEX 83

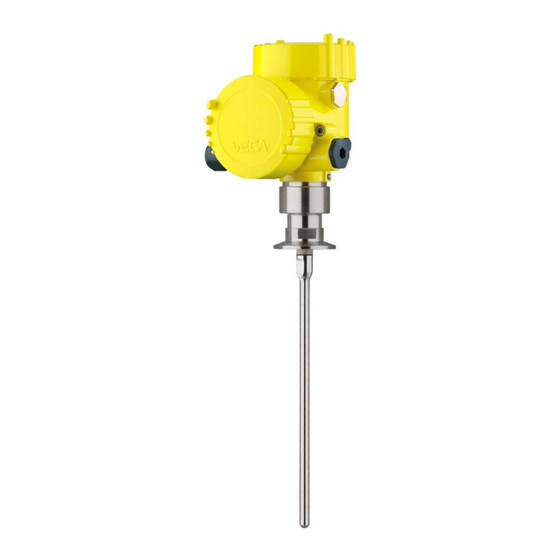

- Página 1 Guía rápida Sensor TDR para la medición continua de nivel y de interfase de líquidos VEGAFLEX 83 Protocolo Modbus y Levelmaster Versión de convertidor en la segunda cáma- Sonda de medición de varilla pulida Document ID: 47602...
-
Página 2: Tabla De Contenido
Índice Índice Para su seguridad ........................3 Personal autorizado ......................3 Uso previsto ........................3 Aviso contra uso incorrecto ....................3 Instrucciones generales de seguridad ................3 Conformidad UE ....................... 4 Recomendaciones NAMUR ..................... 4 Instrucciones acerca del medio ambiente ................ 4 Descripción del producto ....................... -
Página 3: Para Su Seguridad
1 Para su seguridad Para su seguridad Personal autorizado Todas las operaciones descritas en esta documentación tienen que ser realizadas exclusivamente por personal cualificado y autorizado por el titular de la instalación. Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAFLEX 83 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen-... -
Página 4: Conformidad Ue
1 Para su seguridad realizados por cuenta propia. Por razones de seguridad sólo se per- mite el empleo de los accesorios mencionados por el fabricante. Para evitar posibles riesgos, hay que atender a los símbolos e indica- ciones de seguridad puestos en el equipo. Conformidad UE El aparato cumple con los requisitos legales de las directivas comuni- tarias pertinentes. Con la marca CE confirmamos la conformidad del... -
Página 5: Descripción Del Producto
Manual de instrucciones y guía rápida al momento del suministro (PDF) • Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Vaya a "www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: VEGAFLEX 83 • Protocolo Modbus y Levelmaster... - Página 6 2 Descripción del producto • Descargar la aplicación VEGA Tools de "Apple App Store" o de "Google Play Store" • Escanear DataMatrix-Code de la placa de tipos del instrumento o • Entrar el número de serie manualmente en el App...
-
Página 7: Montaje
3 Montaje Montaje Instrucciones básicas para el empleo del instrumento Protección contra hume- Proteja su instrumento a través de las medidas siguientes contra la penetración de humedad: • Emplear un cable de conexión apropiado (ver capitulo "Conectar a la alimentación de tensión") •... - Página 8 3 Montaje Fig. 2: Depósito con fondo cónico Tipo de depósito Depósito plástico/depósito de vidrio El principio de medición de las microondas guiadas necesita una superficie metálica en la conexión al proceso. Por eso emplear en depósitos plásticos, etc., una variante de equipo con brida (a partir de DN 50) o colocar una placa metálica (ø > 200 mm/8 in) debajo de la conexión al proceso al atornillar.
- Página 9 3 Montaje Tubuladura Evitar dentro de lo posible caídas del depósito. Montar el sensor lo más a ras posible con la tapa del depósito. Si esto no fuera posible, emplear tubuladuras cortas de pequeño diámetro Generalmente son posibles tubuladuras más altas o con un diámetro mayor.
-
Página 10: Conectar A La Tensión De Alimentación Y Al Sistema De Bus
4 Conectar a la tensión de alimentación y al sistema de bus Conectar a la tensión de alimentación y al sistema de bus Conexión Técnica de conexión La conexión de la alimentación de tensión y de la salida de señal se realizan por los terminales de resorte en la carcasa. -
Página 11: Esquema De Conexión
4 Conectar a la tensión de alimentación y al sistema de bus 7. Comprobar el asiento correcto de los conductores en los termina- les tirando ligeramente de ellos 8. Conectar el blindaje con el terminal interno de puesta a tierra, y el terminal externo de puesta a tierra con la conexión equipotencial. - Página 12 4 Conectar a la tensión de alimentación y al sistema de bus Terminal Función Polaridad Tierra funcional con instalación según CSA (Canadian Standards Associa- tion) VEGAFLEX 83 • Protocolo Modbus y Levelmaster...
-
Página 13: Poner En Marcha El Sensor Con El Módulo De Visualización Y Configuración
5 Poner en marcha el sensor con el módulo de visualización y configuración Poner en marcha el sensor con el módulo de visualización y configuración 5.1 Alcance de configuración El módulo de visualización y configuración sirve exclusivamente para la parametrización del sensor, es decir la adaptación a la tarea de medición. La parametrización de la interface Modbus se realiza a través de un PC con PACTware. El modo de procedimiento para ello se encuentra en el capítulo "Configuración del sensor y la interface Modbus con PACTware". -
Página 14: Parametrización - Función De Puesta En Marcha Rápida
5 Poner en marcha el sensor con el módulo de visualización y configuración Parametrización - Función de puesta en marcha rápida Función de puesta en Para ajustar el sensor de forma rápida y sencilla a la tarea de medi- marcha rápida ción, seleccione la opción del menú "Puesta en marcha rápida" en la pantalla inicial del módulo de visualización y configuración. - Página 15 5 Poner en marcha el sensor con el módulo de visualización y configuración Medición de interface Constante dieléctrica - medio superior En este punto de menú es posible definir el tipo de producto (produc- to). Ajuste máx. En este punto menú se puede entrar el ajuste máx. para el nivel. Entrar el valor de distancia en metros para el depósito lleno corres- pondiente al valor porcentual. La distancia se refiere al plano de refe- rencia del sensor (superficie de obturación de la conexión a proceso). Durante esta operación de prestar atención, a que el nivel máximo esté...
- Página 16 5 Poner en marcha el sensor con el módulo de visualización y configuración Supresión de señal parásita Tubuladuras altas y elementos del depósito provocan reflexiones parásitas capaces de afectar la medición. Una supresión de señal parásita detecta y marca esas señales pará- sitas para que estas no se consideren más durante la medición de ni- vel e interfase. Generalmente recomendamos realizar una supresión de señal parásita, para alcanzar la mayor exactitud posible.
-
Página 17: Anexo
6 Anexo Anexo Datos técnicos Nota para equipos homologados Para equipos homologados (p.ej. con aprobación Ex) rigen los datos técnicos de las correspon- dientes indicaciones de seguridad. Estos pueden diferir de los datos aquí aducidos por ejemplo para las condiciones de proceso o para la alimentación de tensión. Todos los documentos de homologación se pueden descargar de nuestra página web. - Página 18 Notes VEGAFLEX 83 • Protocolo Modbus y Levelmaster...
- Página 19 Notes VEGAFLEX 83 • Protocolo Modbus y Levelmaster...
- Página 20 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
