Resumen de contenidos para SKF TIH L33/LV
- Página 1 SKF TIH L Instructions for use Manuale d’istruzioni Mode d’emploi Instruções de uso Bedienungsanleitung 使用说明书 Instrucciones de uso Инструкция по эксплуатации...
- Página 3 English Français Deutsch Español Italiano Português 中文 Русский...

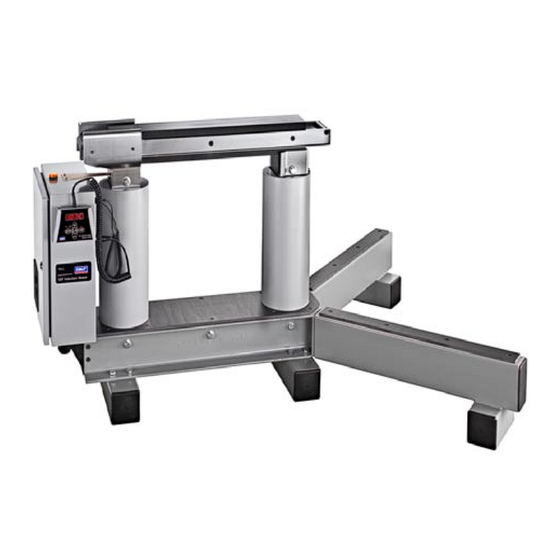

- Página 4 Figure 1: TIH L as delivered Figure 2: TIH L after bearing supports assembly Figure 3: TIH L with open yoke Figure 4: TIH L with vertical workpiece heating Figure 5: TIH L with horizontal workpiece heating SKF TIH L...
-
Página 5: Tabla De Contenido
5.2 Function of buttons .....................11 5.3 TEMP MODE.........................11 5.4 TIME MODE ........................12 5.5 Temperature measurement ..................12 5.6 Change of temperature unit ..................12 5.7 Demagnetisation ......................13 5.8 Power level selection ....................13 Safety features ....................13 Troubleshooting .....................14 Spare parts ....................15 Original instructions SKF TIH L... -
Página 6: Ec Declaration Of Conformity
EC Declaration of conformity SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein The Netherlands herewith declare that the following product: SKF Induction Heater TIH L has been designed and manufactured in accordance with: EUROPEAN LOW VOLTAGE DIRECTIVE 2014/35/EU EMC DIRECTIVE 2014/30/EU as outlined in the harmonized norm for... -
Página 7: Safety Recommendations
• Ensure the yoke is applied with the ground faces pointing downward, and in proper contact with the core uprights. • Do not modify the TIH L. • The TIH L must not be exposed to condensing humidity or direct contact with water. SKF TIH L... -
Página 8: Introduction
1. Introduction The SKF TIH L induction heater is designed to heat bearings, which are mounted with an interference it onto a shaft. The heat causes the bearing to expand, which eliminates the need to use force during installation. A 90 °C (162 °F) temperature difference between the bearing and shaft is generally suficient to enable installation. -
Página 9: Distinguishing Features
A detachable remote control panel is included. The remote control electronics and the internal electronics, control the operation of the heater. A sliding yoke allows the workpiece to be placed onto the heater. A temperature probe is included with the heater. Heat-resistant gloves are also included. SKF TIH L... -
Página 10: Technical Data
MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Recommended line TIH L33/MV: 32 A and TIH L33/LV: 63 A protection 50 A fuse rating for TIH L44 and TIH L77 MV execution 100 A fuse rating for TIH L44 and TIH L77 LV execution Power consumption TIH L33: MV &... -
Página 11: Installation Of Mains Plug
Maximum heating approx. 250 °C (482 °F) temperature Depending on bearing or workpiece weight. For higher temperatures, please contact SKF. Standard yoke TIH L 33: 80 ™ 80 mm (3.15 ™ 3.15 in.) cross section for minimum bearing bore diameter of 115 mm (4.5 in.) TIH L 44 &... -
Página 12: Preparation For Use
Place the magnetic end of the probe on the inner ring of the bearing or on the innermost surface of the workpiece. • Switch on the TIH L with the main switch of the heater electrical cabinet • Observe the self-test of the remote control display and signal tone. SKF TIH L... -
Página 13: Operation
• It may be desirable to heat bearings to temperatures above 110 °C (230 °F) for increased mounting time. Consult the SKF bearing speciications to determine the maximum permitted temperature. Always ensure the bearing does not lock due to an excessive expansion of the inner ring compared to outer ring. -
Página 14: Time Mode
START / STOP button lashes during temperature measurement. Press START / STOP to cancel temperature measurement. 5.6 Change of temperature unit Press MODE and UP at the same time to switch between °C and °F. The temperature unit setting remains the same even after disconnection from mains power. SKF TIH L... -
Página 15: Demagnetisation
1 °C (1.8 °F) every 1 minute (1.00 minute). To increase the interval to 2 minutes (2.00 minute). press MODE and DOWN at the same time. • Flashing warning light indicates ongoing heating process. SKF TIH L... -
Página 16: Troubleshooting
E10E Electronics communication Switch the heater OFF and then back problem ON. If problem remains return the TIH to SKF for repair E11E Electronics communication Switch the heater OFF and then back problem ON. If problem remains return the TIH... -
Página 17: Spare Parts
Circuit breaker 50A for TIH L44/MV and L77/MV TIH CB100A Circuit breaker 100A for TIH L44/LV and L77/LV TIH CB32A Circuit breaker 32A for TIH L33/MV TIH CB63A Circuit breaker 63A for TIH L33/LV TIH P20 Temperature probe K type incl. cable and plug SKF TIH L... - Página 18 Figure 1: TIH L à la livraison Figure 2: L après le montage des supports de roulement Figure 3: TIH L avec barreau ouvert Figure 4: TIH L avec chauffage de pièce verticale Figure 5: TIH L avec chauffage de pièce horizontale SKF TIH L...
- Página 19 5.5 Mesure de température ....................26 5.6 Modiication d’unité de température .................26 5.7 Démagnétisation ......................26 5.8 Sélection du niveau de puissance................26 Dispositifs de sécurité ..................27 Dépannage .....................27 Pièces de rechange ..................28 Traduction extraite du mode d’emploi d’origine SKF TIH L...
-
Página 20: Déclaration De Conformité Ue
Kelvinbaan 16 3439 MT Nieuwegein Pays-Bas déclarons que le produit suivant: Le Chauffage Par Induction SKF TIH L a été conçu et fabriqué conformément à la DIRECTIVE EUROPÉENNE RELATIVE AUX BASSES TENSIONS 2014/35/EU la EMC DIRECTIVE 2014/30/EU, telle qu’elle est décrite dans la norme harmonisée pour... -
Página 21: Recommandations De Sécurité
• Ne modiiez pas le TIH L. • Le TIH L ne doit pas être exposé à l’humidité en condensation ni au contact direct avec l’eau. SKF TIH L... -
Página 22: Introduction
1. Introduction Le SKF TIH L est un appareil de chauffage par induction, conçu pour chauffer des roulements montés avec un ajustement serré sur un arbre. La chaleur produite dilate le roulement et permet ainsi d’effectuer un montage sans endommager le roulement et sans effort. -
Página 23: Caractéristiques Distinctives
Grâce à un barreau coulissant, la pièce à chauffer peut être positionnée sur le chauffage. Le chauffage intègre également une sonde de température. Une paire de gants thermorésistants est livrée avec l’équipement. SKF TIH L... -
Página 24: Spéciications Techniques
MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Protection de ligne TIH L33/MV: 32 A & TIH L33/LV: 63 A recommandée Fusible 50 A nominal pour modèle TIH L44 & TIH L77 MV Fusible 100 A nominal pour modèle TIH L44 & TIH L77 LV Consommation TIH L33: MV &... -
Página 25: Installation De La Prise Secteur
Poids maximum de la Roulement TIH L 33: 700 kg pièce à chauffer Roulement: TIH L 44 & TIH L77: 1 200 kg Composant massif: consultez SKF Température maximale environ 250 °C de chauffage Cela dépend du roulement ou du poids du composant. -
Página 26: Préparation Avant L'utilisation
• L’écran de la télécommande afiche la durée ou la START POWER STOP température de chauffage choisie. • Les LED lumineuses de puissance indiquent la TIH RC puissance choisie. Écran Indication durée en minutes °C température en degrés Celsius °F température en degrés Fahrenheit SKF TIH L... -
Página 27: Fonction Des Boutons
• Il peut être nécessaire de chauffer les roulements à des températures supérieures à 110 ºC pour un temps de montage prolongé. Consultez les spéciications de roulements de SKF pour déterminer la température maximale admissible par chaque roulement. Assurez-vous que le roulement ne se bloque pas du fait d’une dilatation excessive de la bague intérieure par rapport à... -
Página 28: Time Mode
La chaleur est ensuite transférée progressivement au roulement. Il est donc important de chauffer lentement les roulements présentant un jeu interne faible. Grâce au chauffage lent, le roulement se dilate uniformément et n’est pas endommagé. SKF TIH L... -
Página 29: Dispositifs De Sécurité
(ou toutes les 2 minutes) indiqué au paragraphe 6 ou faites fonctionner le chauffage en mode durée (TIME MODE) E06E La sonde de température Vériiez la sonde de température est débranchée (voire défectueuse) ou la chute de température est excessive SKF TIH L... -
Página 30: Pièces De Rechange
E10E Problème de Éteignez puis rallumez l’appareil de chauffage. communication Si le problème persiste, prenez contact électronique avec votre interlocuteur SKF habituel pour envisager une réparation du TIH E11E Problème de Éteignez puis rallumez l’appareil de chauffage. communication Si le problème persiste, prenez contact électronique... - Página 31 Bild 1: TIH L bei der Auslieferung Bild 2: TIH L mit montierten Aulageschenkeln Bild 3: TIH L mit geöffnetem Joch Bild 4: TIH L zum Anwärmen von Werkstücken in vertikaler Position Bild 5: TIH L zum Anwärmen von Werkstücken in horizontaler Position SKF TIH L...
- Página 32 5.1 Funktion der Anzeigen ....................37 5.2 Funktion der Tasten .....................37 5.3 TEMP-MODUS ......................38 5.4 ZEITMODUS ........................38 5.5 Temperaturmessung ....................39 5.6 Ändern der Temperatureinheit ..................39 5.7 Entmagnetisierung ......................39 5.8 Wahl der Leistungsstufe .....................39 Sicherheitsmerkmale ..................40 Störungssuche ....................40 Ersatzteile ......................41 Übersetzung der Original-Bedienungsanleitungen SKF TIH L...
-
Página 33: Ce Konformitätserklärung
CE Konformitätserklärung Die, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Niederlande erklärt hiermit, dass das: SKF Induktions-Anwärmgerät TIH L in Übereinstimmung mit folgenden EU Richtlinien und Normen konstruiert und hergestellt wurde: EUROPÄISCHE NIEDERSPANNUNGSRICHTLINIE 2014/35/EU, EMC DIRECTIVE 2014/30/EU gemäß harmonisierter Norm für... -
Página 34: Sicherheitshinweise
• Sicherstellen, dass das Joch mit den Bodenlächen nach unten weisend und mit dem richtigen Kontakt mit den Kernstützen aufgelegt wird. • Keine Veränderungen am TIH L vornehmen. • Das TIH L darf nicht hoher Luftfeuchtigkeit oder direktem Kontakt mit Wasser ausgesetzt werden. SKF TIH L... -
Página 35: Einführung
1. Einführung Das SKF TIH L Induktions-Anwärmgerät wird zum Anwärmen von Lagern eingesetzt, die mit festem Sitz auf einer Welle montiert werden müssen. Der im Lager induzierte Strom führt zur Erwärmung und Aufweitung der Lagerbohrung und ermöglicht somit ein einfaches Aufschieben auf die Welle. Normalerweise reicht für die Installation ein Temperaturunterschied zwischen Lager und Welle von 90 °C aus. -
Página 36: Beschreibung
Anwärmgeräts zählt ein Temperaturfühler. Wärmeschutzhandschuhe gehören ebenfalls zum Lieferumfang. 2.2 Technische Daten Bezeichnung TIH L TIH L TIH L TIH L TIH L TIH L Betriebsbereich Spannung Breite Höhe MV: 400-460V (Mittlere Spannung) (dm) (dm) LV: 200-240V (Niedrige Spannung) SKF TIH L... - Página 37 Technische Daten Spannung (±10%) MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Empfohlener TIH L33/MV: 32 A und TIH L33/LV: 63 A Leitungsschutz 50 A -Sicherung für TIH L44 und TIH L77 MV 100 A -Sicherung für TIH L44 undTIH L77 LV Leistungsaufnahme...
-
Página 38: Installation Des Netzsteckers
Maximale ca. 250 °C Anwärmtemperatur Abhängig vom Lager oder dem Gewicht des Werkstücks. Für höhere Temperaturen wenden Sie sich bitte direkt an SKF. Querschnitt des TIH L 33: 80 ™ 80 mm für Lager mit einem Standardjochs Bohrungsdurchmesser ab 115 mm TIH L 44 und TIH L77: 100 ™... -
Página 39: Betrieb
DOWN (-) Drücken, um den auf der Fernbedienungsanzeige angezeigten Wert zu verringern START / STOP Drücken, um das Anwärmgerät ein- oder auszuschalten. Die LED an der START / STOP-Taste leuchtet während des Anwärmens und blinkt während der Temperaturmessung SKF TIH L... -
Página 40: Temp-Modus
• Bei länger andauernden Montagevorgängen können eventuell Temperaturen von über 110 °C erforderlich werden. Die höchstzulässigen Temperaturen für SKF Lager können den SKF Lagerdaten entnommen werden. In jedem Fall ist jedoch darauf zu achten, dass infolge ungleicher Ausdehnung von Innenring und Außenring die Wälzkörper nicht zwischen den Ringen verspannt werden. -
Página 41: Temperaturmessung
Lagerluft verringert. Bei schweren Pendelrollenlagern oder CARB ® Toroidalrollenlagern mit schweren Rollen empfehlen wir dringend die Verwendung eines Rollenzentrierstifts. Dieser hält die Rollen während des Anwärmvorgangs und während der Montage in der Mitte der Laufbahnen in ihrer Position. SKF TIH L... -
Página 42: Sicherheitsmerkmale
Temperaturabfall E10E Kommunikationsproblem Das Gerät aus- und wieder einschalten. in der Elektronik Bleibt das Problem bestehen, muss das Gerät von SKF überprüft werden E11E Kommunikationsproblem Das Gerät aus- und wieder einschalten. in der Elektronik Bleibt das Problem bestehen, muss das Gerät von SKF überprüft werden... -
Página 43: Ersatzteile
Leitungsschutzschalter 50A für TIH L44/MV und L77/MV TIH CB100A Leitungsschutzschalter 100A für TIH L44/LV und L77/LV TIH CB32A Leitungsschutzschalter 32A für TIH L33/MV TIH CB63A Leitungsschutzschalter 63A für TIH L33/LV TIH P20 Temperaturfühler Typ K, einschließlich Kabel und Stecker SKF TIH L... - Página 44 Figura 2: TIH L tras el montaje de los soportes para los rodamientos Figura 3: TIH L con yugo abierto Figura 4: TIH L con calentamiento vertical de la pieza de trabajo Figura 5: TIH L con calentamiento horizontal de la pieza de trabajo SKF TIH L...
- Página 45 5.5 Medición de la temperatura ..................52 5.6 Cambio de unidad de temperatura ................53 5.7 Desmagnetización .......................53 5.8 Selección del nivel de potencia ..................53 Características de seguridad ................53 Resolución de problemas ................54 Piezas de repuesto ..................55 Traducción de las instrucciones originales SKF TIH L...
-
Página 46: Declaración De Conformidad Ce
Kelvinbaan 16 3439 MT Nieuwegein Países Bajos declara que el siguiente producto: Calentador de inducción SKF TIH L ha sido diseñado y fabricado de acuerdo con LA DIRECTIVA EUROPEA 2014/35/EU DE MATERIAL DE BAJO VOLTAJE LA DIRECTIVA DE COMPATIBILIDAD ELECTROMAGNÉTICA (EMC) 2014/30/EU,... -
Página 47: Recomendaciones De Seguridad
• No modiique el TIH L. • El TIH L no debe exponerse a la humedad de condensación ni al contacto directo con agua. SKF TIH L... -
Página 48: Introducción
1. Introducción El calentador de inducción SKF TIH L ha sido diseñado para calentar rodamientos instalados con ajuste de interferencia sobre un eje. El calor provoca la dilatación del rodamiento, lo que elimina la necesidad de utilizar la fuerza para su instalación. -
Página 49: Características Distintivas
El sistema electrónico de control remoto y la electrónica interna controlan el funcionamiento del calentador. Un yugo deslizante permite que la pieza de trabajo se coloque sobre el calentador. Se incluye con el calentador una sonda de temperatura, así como guantes termorresistentes. SKF TIH L... -
Página 50: Datos Técnicos
Voltaje (±10%) MV: 400-460 V/50-60 Hz LV: 200-240 V/50-60 Hz Protección de línea TIH L33/MV: 32 A y TIH L33/LV: 63 A recomendada Fusible de 50 A para instalación de voltaje medio TIH L44 y TIH L77 MV Fusible de 100 A para instalación de bajo voltaje TIH L44 y TIH L77 LV Consumo eléctrico... - Página 51 Aprox. 250 °C (482 °F) de calentamiento Según el peso del rodamiento o de la pieza de trabajo. Para temperaturas superiores, comuníquese con SKF. Sección transversal TIH L 33: 80 ™ 80 mm (3.15 ™ 3.15 pulg.) para un diámetro estándar del yugo...
-
Página 52: Instalación Del Enchufe
• Si desea utilizar el TEMP MODE (modo de temperatura), enchufe la sonda de temperatura en su toma del armario eléctrico del calentador. Sitúe el extremo magnético de la sonda sobre el aro interior del rodamiento o sobre la supericie más interna de la pieza de trabajo. SKF TIH L... -
Página 53: Funcionamiento
• Puede ser recomendable calentar los rodamientos a temperaturas superiores a 110 °C (230 °F) para un mayor tiempo de montaje. Consulte las especiicaciones de los rodamientos SKF para determinar la temperatura máxima permitida. Asegúrese siempre de que el rodamiento no quede bloqueado debido a una excesiva dilatación del... -
Página 54: Time Mode (Modo De Tiempo)
MODE y START / STOP al mismo tiempo. El LED del botón START / STOP se pone intermitente durante la medición de la temperatura. Pulse START / STOP para cancelar la medición de la temperatura. SKF TIH L... -
Página 55: Cambio De Unidad De Temperatura
1 °C (1.8 °F) cada 1 minuto (1,00 minuto). Para aumentar el intervalo a 2 minutos (2,00 minutos), pulse MODE y DOWN al mismo tiempo. • La luz de aviso intermitente indica un proceso de calentamiento en curso. SKF TIH L... -
Página 56: Resolución De Problemas
E10E Problema de comunicación APAGUE el calentador y vuélvalo a electrónica ENCENDER. Si el problema persiste, devuelva el TIH a SKF para su reparación E11E Problema de comunicación APAGUE el calentador y vuélvalo a electrónica ENCENDER. Si el problema persiste, devuelva el TIH a SKF para su reparación... -
Página 57: Piezas De Repuesto
Disyuntor de 100 A para TIH L44/LV y L77/LV TIH CB32A Disyuntor de 32 A para TIH L33/MV TIH CB63A Disyuntor de 63 A para TIH L33/LV TIH P20 Sonda de temperatura tipo K, incl. cable y enchufe SKF TIH L... - Página 58 Figura 2: TIH L dopo il montaggio dei sup- porti dei cuscinetti Figura 3: TIH L con giogo aperto Figura 4: TIH L con riscaldamento di un pezzo verticale in lavorazione Figura 5: TIH L con riscaldamento di un pezzo orizzontale in lavorazione SKF TIH L...
- Página 59 5.4 TIME MODE (MODALITÀ TEMPO) ................66 5.5 Misurazione della temperatura ..................66 5.6 Modiica dell’unità di misurazione della temperatura ..........66 5.7 Smagnetizzazione ......................67 5.8 Selezione del livello di potenza ..................67 Funzioni di sicurezza ..................67 Individuazione guasti ..................68 Ricambi ......................69 Traduzione delle istruzioni originali SKF TIH L...
-
Página 60: Dichiarazione Di Conformità Ce
3439 MT Nieuwegein Paesi Bassi dichiariamo con la presente che il seguente prodotto: Riscaldatore a induzione TIH L di SKF è stato progettato e fabbricato in conformità alla DIRETTIVA EUROPEA 2014/35/EU SULLA BASSA TENSIONE NORMATIVA 2014/30/EU come indicato nella norma armonizzata per... -
Página 61: Norme Di Sicurezza
• Non modiicare il TIH L. • Il TIH L non deve mai essere esposto a umidità da condensa o al contatto diretto con l’acqua. SKF TIH L... -
Página 62: Introduzione
1. Introduzione Il riscaldatore a induzione SKF TIH L è stato realizzato per riscaldare i cuscinetti che devono essere montati con interferenza su un albero. Durante l’installazione non è necessario ricorrere alla forza perché il calore determina la dilatazione del cuscinetto. Di solito una differenza di temperatura di 90°... -
Página 63: Caratteristiche Peculiari
I componenti elettronici del telecomando e l’elettronica interna controllano il funzionamento del riscaldatore. Un giogo scorrevole consente di collocare il pezzo in lavorazione sul riscaldatore. Una sonda termometrica è fornita in dotazione con il riscaldatore. È inoltre fornito un paio di guanti resistenti al calore. SKF TIH L... -
Página 64: Dati Tecnici
MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Protezione di linea TIH L33/MV: 32 A & TIH L33/LV: 63 A consigliata fusibile da 50 A per media tensione TIH L44 & TIH L77 MV fusibile da 100 A per bassa tensione TIH L44 & TIH L77 LV Potenza assorbita TIH L33: MV &... -
Página 65: Installazione Della Spina Di Alimentazione
Massima temperatura circa 250 °C di riscaldamento Variabile in base al peso del cuscinetto o del pezzo. Per temperature più elevate, rivolgetevi alla SKF. Sezione trasversale di TIH L 33: 80 ™ 80 mm un giogo standard: per cuscinetti con alesaggio di diametro minimo di 115 mm TIH L 44 &... -
Página 66: Preparazione Per L'uso
• Accendere il TIH L tramite l’interruttore generale dell’armadio elettrico del riscaldatore • Attendere il completamento del test automatico sullo schermo del telecomando e l’emissione di un segnale acustico. SKF TIH L... -
Página 67: Funzionamento
Per informazioni sulla temperatura massima consentita, consultare i valori di speciica sui cuscinetti della SKF. Accertarsi sempre che il cuscinetto non si blocchi a causa di un’ e spansione eccessiva dell’ a nello interno rispetto a quello esterno. Vedere il paragrafo 5.8. -
Página 68: Time Mode (Modalità Tempo)
5.6 Modiica dell’unità di misurazione della temperatura Premere contemporaneamente MODE e UP per passare da °C a °F e viceversa. L’unità di temperatura rimane invariata anche dopo aver scollegato la spina dalla presa della rete di alimentazione. SKF TIH L... -
Página 69: Smagnetizzazione
1 °C ogni 1 minuto (1,00 minuti). Per aumentare l’intervallo a 2 minuti (2,00 minuti), premere contemporaneamente MODE (MODALITÀ) e DOWN (GIÙ). • La spia luminosa lampeggiante di avviso indica che il processo di riscaldamento è in corso. SKF TIH L... -
Página 70: Individuazione Guasti
E10E Problema di comunicazione Spegnere e riaccendere il riscaldatore. elettronica Se il problema persiste rimandare il TIH a SKF per le riparazioni E11E Problema di comunicazione Spegnere e riaccendere il riscaldatore. elettronica Se il problema persiste rimandare il TIH a SKF per le riparazioni... -
Página 71: Ricambi
TIH CB100A Interruttore automatico 100A per TIH L44/LV & L77/LV TIH CB32A Interruttore automatico 32A per TIH L33/MV TIH CB63A Interruttore automatico 63A per TIH L33/LV TIH P20 Sonda termometrica, tipo K completa di cavo e connettore SKF TIH L... - Página 72 Figura 2: TIH L após receber a montagem dos suportes para rolamentos Figura 3: TIH L com a barra aberta Figura 4: TIH L com aquecimento de peças vertical Figura 5: TIH L com aquecimento de peças horizontal SKF TIH L...
- Página 73 5.5 Medição de temperatura ....................80 5.6 Alterar a unidade de temperatura ................81 5.7 Desmagnetização ......................81 5.8 Seleção do nível de potência ..................81 Recursos de segurança ...................81 Resolução de problemas .................82 Peças sobressalentes ..................83 Tradução das instruções originais SKF TIH L...
-
Página 74: Declaração De Conformidade Ec
Declaração de conformidade EC SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Holanda por meio desta declara que o produto a seguir: SKF Induction Heater TIH L (Aquecedor por Indução) foi projetado e fabricado em conformidade com a DIRETIVA EUROPEIA DE BAIXA TENSÃO 2014/35/EU e a... -
Página 75: Recomendações De Segurança
• Não modiique o TIH L. • O TIH L não deve ser exposto à umidade em condensação ou ter contato direto com a água. SKF TIH L... -
Página 76: Introdução
1. Introdução O aquecedor por indução SKF TIH L foi projetado para aquecer rolamentos, que são montados com uma adequação de interferência em um eixo. O aquecimento faz com que o rolamento se expanda, o que elimina a necessidade de utilizar força durante a instalação. -
Página 77: Características Especiais
A eletrônica do controle remoto e a eletrônica interna controlam a operação do aquecedor. Uma barra deslizante permite que a peça seja colocada no aquecedor. Uma sonda de temperatura é fornecida junto com o aquecedor. Luvas resistentes ao calor também estão incluídas. SKF TIH L... -
Página 78: Dados Técnicos
MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Proteção de linha TIH L33/MV: 32 A & TIH L33/LV: 63 A recomendada Fusível de 50 A para execução de TIH L44 & TIH L77 MV Fusível de 100 A para execução de TIH L44 & TIH L77 LV Consumo de energia TIH L33: MV &... - Página 79 250 °C (482 °F) de aquecimento Depende do peso do rolamento ou da peça. Para temperaturas mais altas, entre em contato com a SKF. Seção cruzada da TIH L 33: 80 ™ 80 mm (3.15 ™ 3.15 in) para um diâmetro barra padrão:...
-
Página 80: Instalação Do Plugue Principal
- Feche a barra deslizante, para que cubra completamente a parte superior de ambos os suportes verticais. • Se você utilizar o TEMP MODE, ligue a sonda de temperatura à tomada, no gabinete elétrico do aquecedor. Coloque a extremidade magnética da sonda no anel interno do SKF TIH L... -
Página 81: Operação
• Pode ser recomendado aquecer rolamentos a temperaturas acima de 110 °C (230 °F) para obter maiores tempos de montagens. Consulte as especiicações para rolamentos SKF, para determinar a temperatura máxima permitida. Sempre se assegure de que os rolamentos não travem, devido a uma expansão excessiva do anel interno, em comparação com o anel externo. -
Página 82: Time Mode
Quando o aquecedor estiver em operação, a temperatura da peça pode ser medida pressionando-se MODE e START/STOP ao mesmo tempo. O LED do botão START/STOP pisca durante a medição de temperatura. Pressione START/STOP para cancelar a medição de temperatura. SKF TIH L... -
Página 83: Alterar A Unidade De Temperatura
1 °C (1.8 °F) a cada 1 minuto (1.00 minuto). Para aumentar o intervalo para 2 minutos (2.00 minute), pressione MODE e DOWN ao mesmo tempo. • A luz de aviso piscante indica o processo de aquecimento em andamento. SKF TIH L... -
Página 84: Resolução De Problemas
E10E Problema de comunicação Desligue o aquecedor e, em seguida, eletrônica ligue novamente. Se o problema permanecer, retorne o TIH para a SKF, para reparos E11E Problema de comunicação Desligue o aquecedor e, em seguida, eletrônica ligue novamente. Se o problema permanecer, retorne o... -
Página 85: Peças Sobressalentes
Interruptor de circuito 100A para TIH L44/LV & L77/LV TIH CB32A Interruptor de circuito 32A para TIH L33/MV TIH CB63A Interruptor de circuito 63A para TIH L33/LV TIH P20 Sonda de temperatura do tipo K, incluindo cabo e plugue SKF TIH L... - Página 86 图1：TIH L开箱状态 图2：TIH L装上支撑脚后 图3：TIH L磁轭滑出 图4：TIH L加热垂直放置工件 图5：TIH L加热水平放置工件 SKF TIH L...
- Página 87 接电源 ......................91 用前准备 ......................92 操作 ......................92 5.1 显示 ..........................92 5.2 按键功能 .........................92 5.3 温度模式（TEMP MODE） ..................93 5.4 时间模式 .........................93 5.5 温度测量 .........................94 5.6 改变温度单位 ........................94 5.7 退磁 ..........................94 5.8 加热功率选择 ........................94 安全保护 ......................95 故障排除 ......................95 备件 ......................96 SKF TIH L...
- Página 88 在此声明，以下产品： SKF感应加热器 TIH L系列 的设计和制造遵从 欧盟电磁兼容指令VOLTAGE DIRECTIVE 2014/35/EU 欧盟电磁兼容指令EMC DIRECTIVE 2014/30/EU，以及其它相关条例 EN61000-6-4:2007 /A1:2011 EN61000-6-2:2005 EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-11 除了传导抗扰度，在 17 - 30 的频率范围内均遵从EN 61000-4-6 条例。 欧洲 ROHS 指令 2011/65/EU Nieuwegein，荷兰, 2016年5月 Sébastien David 产品研发与质量经理 SKF TIH L...
- Página 89 工件。 • 加热器在工作过程中，距离加热器感应线圈或铁芯、工件的安全距离 为1米。 • 移动重型工件时，请使用恰当的起吊设备。恰当的吊装和移动设备可 以确保工件加热时的安全。 • 请确保加热器供电电压正确。 • 不要直接接触被加热的工件，特别是轴承保持架，它可能比轴承套圈 还要热。移动工件时请使用随加热器提供的隔热手套。 • 加热器TIH L工作时，千万不要让控制面板的电缆从支撑磁轭的两个立 柱间穿过。 • 不要在磁轭没有放置到位的情况下启动TIH L加热器。 • 在TIH L和工件间的电压差可能产生电弧放电。这对人体无伤害，也不 会导致TIH L加热器或工件的损伤。但是，TIH L加热器不能在有爆炸危 险的区域里使用。 • 电磁感应法加热轴承时，在内圈上的温度比外圈温度高，请确保温差 引起内外圈不同的膨胀量不会导致滚动体卡死。 • 确保磁轭接触面朝下，与立柱铁芯顶端端面完全接触。 • 不要私自改装TIH L加热器。 • 不要将TIH L加热器置于水汽冷凝的环境或者是直接与水接触。 SKF TIH L...
-
Página 90: 工作原理
1. 简介 SKF的TIH L感应式加热器设计用来加热与轴过盈配合的轴承。加热使轴承膨胀，以克 服安装阻力。当轴承与轴的温差达到90°C时，安装所需的膨胀量是足够的。如环境温 度为20°C时，轴承也就需要加热到110°C。 1.1 用途 TIH L加热器设计用于加热滚动轴承和其它构成回路的铁磁性工件。如衬套、扣环、 皮带轮、齿轮、联轴器等。所有能够套到磁轭、穿过两个感应线圈之间空间的轴承都 可以使用TIH L加热器来加热。此外，其它工件也可以套在电磁感应线圈上加热。有 关使用，请参阅本说明书最前面的示意图。 1.2 工作原理 TIH L感应式加热器可以比作变压器。 高电压、低电流通过TIH L感应线圈的大匝 数绕组，而在工件上产生低电压、高电流。 因为工件的电磁特性相当于单匝的短路线 圈，在工件内产生高电流而生热。 因为电流产生于工件内部，所以加热器的其 它组件不会被加热。 SKF TIH L... -
Página 91: 产品特点
低、效率高的特点。 • 强大的设计：两种放置方式加热轴承/工件 当被加热的轴承需要装到水平放置的轴上时，可以将轴承垂直放置到TIH L加热器 上加热；当被加热轴承或工作需要装到垂直放置的轴上时，可以将轴承水平放置 到TIH L加热器上加热。参见本说明书开始时的示意图。 轴承最好套到（滑动）磁轭上加热，其它重型工件套在感应线圈上加热 （参见5.8 节）。 • 可移动的控制面板 提高了使用的方便性、降低了操作过程中碰到被加热工件而被烫伤的危险，随TIH L加热器一起提供的可移动的控制面板可以吸附到加热器上。 • 滑动磁轭 无论轴承垂直或水平放置加热，TIH L加热器磁轭采用滑动设计便于磁轭的放置。 参见本说明书前面的示意图。 • 轴承支撑脚 为了能支撑套在电磁感应线圈上的大型工件，TIH L感应加热器提供了两个轴承支 撑脚。参见本说明书前面的示意图。 描述 加热器的操作控制是通过内部电子线路来完成的，有两种模式。用户可以在“温度模 式”下设定轴承需要加热的目标温度，也可以在“时间模式”下设定需要加热的时间长 度。加热功率有100%和50%两档可选，以减缓对热敏工件（如C1、C2游隙的轴承）的 加热速度。 2.1 组件 TIH L感应式加热器包括一个U型铁芯和两个缠绕在两侧垂直支柱上的感应线圈，两只 轴承支撑脚，以及一个可吸附在加热器上的控制面板。可移动面板和加热器内的电子 线路用于控制加热器。滑动磁轭便于将工件放到加热器上。随加热器提供的还有一个 温度传感器和一双隔热手套。 SKF TIH L... -
Página 92: 技术参数
技术参数 电压 (±10%) MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz TIH L33/MV: 32 A & TIH L33/LV: 63 A 推荐电源线保护 50 熔断电流，用于 TIH L44 & TIH L77 MV 100 熔断电流，用于 TIH L44 & TIH L77 LV TIH L33: MV & LV: 15 kVA 功率（最大）... -
Página 93: 接电源
适用于加热工件的最小孔径 150 mm 3. 接电源 必须由具有资质的电气工程师接上合适的电源。所需接入的电源要求参见2.2节，请 按下述说明接线： TIH Lxx/MV和TIH Lxx/LV均使用200V的三相电，所有其它的电源不适用。 TIH Lxx/MV线头颜色 接线端 黄 / 绿色 地线 蓝色 第1相线 棕色 第2相线 只需将TIH L接到三相电中的两相。 TIH Lxx/LV只需一相供电 。 TIH Lxx/MV线头颜色 接线端 黄 / 绿色 地线 蓝色 零线 棕色 第1相线 SKF TIH L... -
Página 94: 用前准备
• 可移动控制面板显示设置的加热目标温度或时间。 START POWER STOP • 电源LED显示选中的加热功率等级。 TIH RC 显示信息 意义 时间，以分钟为单位 °C 摄氏温度 °F 华氏温度 5.2 按键功能 按键 功能 POWER（功率） 按下更改电源功率，LED指示选中的功率。 MODE（模式） 按下在温度或时间模式间切换。 UP (+)（增加） 按下，增加显示在控制面板上的数值。 DOWN (-)（减少） 按下，减少显示在控制面板上的数值。 START / STOP（启 按下以启动或结束加热过程，加热器工作时START / STOP键 动/结束） 上方的LED灯亮，温度测量过程中该指示灯会闪烁。 SKF TIH L... -
Página 95: 温度模式（Temp Mode
下“START / STOP“停止加热并自动退磁。 • TIH L加热器可继续用同样的设置来加热下一个工件。 5.4 时间模式 • 若控制面板显示°C或°F，按下“MODE”键，选择时间模式（TIME MODE），在时间 模式下，控制面板显示“t”。 • 按“上/下”键调节加热时间长度，步进单位为0.1分钟（至99.9分钟）或1分钟 （100-120分钟）。 • 按下“POWER”键，选择加热功率水平。参见5.8节中的指导说明选择合适的加热功 率。 • 按下“START / STOP”键启动加热器。控制面板显示剩余的加热时间。闪烁的指示灯 表明加热器在工作中。 • 在加热过程中，按下“模式“键，可显示温度传感器检测到的温度数秒钟。 • 当加热到了设定的时间，加热器会自动对工件退磁、关闭并发出长为10秒的提示 音。 • 按下“START / STOP”键可终止提示音，停止加热。 • 用合适的搬运设备取下加热好的工件。 • TIH L加热器可继续用同样的设置来加热下一个工件。 SKF TIH L... -
Página 96: 温度测量
度。在测量过程中，“START / STOP”键上方的LED灯会闪烁。再次按下“START / STOP” 键，停止温度测量。 5.6 改变温度单位 同时按下“模式”键和“上”键，循环选择°C或°F。 温度单位选择好后，即使断开了电源，设置将会保持不变。 5.7 退磁 在加热完成的时候，加热器会自动对工件退磁。 在电源中断或者是断路器断开时，自动退磁功能失效。若只使用TIH L加热器的退磁 功能，请选用时间模式，并将加热目标时间长度设定为0.1分钟（6秒）。 5.8 加热功率选择 使用感应加热器加热轴承时，大部分热量产生在轴承内圈，热量会传递到整个轴承。 对于游隙较小的轴承，缓慢地加热就非常重要。缓慢加热能确保轴承均匀膨胀，以防 损坏轴承。 所需加热时间与轴承的形状、重量、尺寸以及内部游隙都有关系。由于轴承的种类及 型号繁多，因此不可能为每一种型号指定某一加热功率水平。但是，我们提供以下指 导： • 对热敏感的轴承（如C1、C2游隙的）或黄铜保持架的轴承，不要超过50%加热功率 • 使用小尺寸的磁轭时，不要超过50%加热功率 轴承应该垂直放置加热，磁轭从中穿过。如果是水平放置，建议如下： • 对于SRB和CARB ® 轴承，水平放置加热以及后续的安装，尤其是在垂直轴上，需要 特别小心。滚动体自身的重量总是促使其停在最低的位置：即会与两个滚道同时 ® 接触，减小了轴承内部游隙。对大型SRB或CARB 轴承，滚动体更重，我们强烈建 议使用滚动体定位支撑环。定位支撑环可以确保轴承在加热和安装过程中居于滚 道的中央。 SKF TIH L... -
Página 97: 安全保护
• 过电流断路器。 • 在温度模式下，每分钟（1.00分）内检测到的温度上升不及1°C，加热器会自动关 闭。要把时间间隔增加到2分钟（2.00分钟），请同时按下“模式”键和“下”键。 • 指示灯闪烁表明加热进行中。 7. 故障排除 显示 故障 排障措施 E03E 感应线圈过热 等到感应线圈冷却。 关闭加热器，过一段时间再启动 E05E 1分钟（或2分钟） 请检查温度传感器的连接。如果连 接正常，按6节所述将时间间隔调整 内温升小于1°C 为2分钟。或者选择时间加热模式 E06E 温度传感器没有连接（或出故 请检查温度传感器 障）或温度急速下降 E10E 电子通讯故障 请关闭加热器，再重新启动。 若问题还存在，请送回SKF E11E 电子通讯故障 请关闭加热器，再重新启动。 若问题还存在，请送回SKF E12E 电子通讯故障 请关闭加热器，再重新启动。 若问题还存在，请送回SKF SKF TIH L... - Página 98 磁轭，横截面积100 ™ 100 mm，用于TIH L77加热器， 包括滑动导轨 TIH CP 控制电路板 TIH RC2 可移动控制面板，用于TIH L44 & TIH L77 TIH CB50A 50A断路器，用于TIH L44/MV & L77/MV TIH CB100A 100A断路器，用于TIH L44/LV & L77/LV TIH CB32A 32A断路器，用于TIH L33/MV TIH CB63A 63A断路器，用于TIH L33/LV TIH P20 温度传感器，K型，包括电缆和插头 SKF TIH L...
- Página 99 Рисунок 1: TIH L в состоянии поставки Рисунок 2: TIH L после сборки опор подшипников Рисунок 3: | TIH L с открытым затвором Рисунок 4: TIH L с вертикальным нагревом сердечника детали Рисунок 5: TIH L с горизонтальным нагревом детали SKF TIH L...
- Página 100 5.3 Режим TEMP MODE (температура) ...............106 5.4 Режим TIME MODE (время) ..................107 5.5 Измерение температуры ..................107 5.6 Изменение единиц температуры ................108 5.7 Размагничивание .....................108 5.8 Выбор уровня мощности ..................108 Средства безопасности ................109 Устранение неполадок.................109 Запасные части ...................110 П еревод инструкции По эксПлуатации SKF TIH L...
-
Página 101: Декларация Соответствия Ec
Kelvinbaan 16 3439 MT Nieuwegein The Netherlands (Нидерланды) настоящим заявляем, что следующий продукт: Индукционный нагреватель SKF серии TIH L был разработан и изготовлен в соответствии с: Европейская директива по низковольтному оборудованию 2014/35/EU Директивой EMC 2014/30/EU, как указано в согласованных нормах... -
Página 102: Рекомендации По Безопасности
колец не блокирует тела качения. • Убедитесь, что сердечник размещен шлифованными поверхностями вниз и плотно прилегает к опорам сердечника. • Запрещается модифицировать TIH L. • Не допускается воздействие на TIH L конденсирующейся влажности и прямой контакт с водой. SKF TIH L... -
Página 103: Введение
1. Введение Индукционный нагреватель TIH L производства SKF предназначен для нагрева подшипников, устанавливаемых на вал с натягом. Нагрев вызывает расширение подшипника, исключая необходимость в приложении силы при монтаже. Разность температур подшипника и вала, составляющая 90 °C, как правило, достаточна для... -
Página 104: Описание
поставляется датчик температуры. Также включены термоизолирующие перчатки. 2.2 Технические характеристики Параметр TIH L TIH L TIH L TIH L TIH L TIH L Рабочая зона Напряжение Ширина Высота MV: 400-460V (Среднее напряжение) (дм): (дм) LV: 200-240V (Малое напряжение) SKF TIH L... - Página 105 Напряжение (±10%) MV: 400-460V / 50-60Hz LV: 200-240V/50-60Hz Рекомендуемая TIH L33/MV: 32 A и TIH L33/LV: 63 A защита линии Для работы при среднем напряжении (MV) - предохранитель 50 А TIH L44 и TIH L77 Для работы при низком напряжении (LV) - предохранитель...
-
Página 106: Установка Сетевой Вилки
фаза 2 Нагреватель TIH L следует подключать только к двум из трех фаз TIH Lxx/LV - подключение с однофазным питанием Цвет провода TIH Lxx/LV Клемма питания от сети желтый / зеленый земля синий нейтраль коричневый фаза 1 SKF TIH L... -
Página 107: Подготовка К Эксплуатации
магнитный конец датчика на внутреннем кольце подшипника или на наиболее близкой к центру поверхности детали. • Включите TIH L с помощью главного выключателя в электрическом шкафу нагревателя. • Проконтролируйте процесс самодиагностики дисплея дистанционного управления и звукового сигнала. SKF TIH L... -
Página 108: Эксплуатация
температуры с шагом 1°. • При увеличенном времени монтажа может потребоваться нагрев подшипников до температуры свыше 110 °C. Обратитесь к характеристикам подшипников SKF для определения максимально допустимой температуры. Всегда проверяйте подшипник на предмет блокировки вследствие чрезмерного расширения внутреннего кольца по сравнению с наружным. См. раздел 5.8. -
Página 109: Режим Time Mode (Время)
В неработающем состоянии нагревателя можно отрегулировать температуру детали одновременным нажатием кнопок MODE (режим) и START / STOP (пуск/останов). Индикатор на кнопке START / STOP (пуск/останов) мигает в процессе измерения температуры. Нажмите START / STOP (пуск/останов) для отмены измерения температуры. SKF TIH L... -
Página 110: Изменение Единиц Температуры
они входят в контакт с обеими кольцами, вызывая уменьшение внутреннего зазора. Для тяжелых подшипников SRB или CARB ® с тяжелыми роликами рекомендуется использовать кольцо центрирования роликов. Кольцо центрирования роликов удерживает ролики посередине колец в процессе нагрева и монтажа. SKF TIH L... -
Página 111: Средства Безопасности
чен (или неисправен) или чрез- мерное падение температуры E10E Проблема с электронными Проблема с электронными соеди- E11E соединениями нениями. Выключите нагреватель и E12E затем включите снова. Если пробле- ма не решена, следует вернуть TIH для проведения SKF ремонта SKF TIH L... -
Página 112: Запасные Части
TIH CB100A Автоматический выключатель 100A для TIH L44/HН и L77/НН TIH CB32A Автоматический выключатель 32A для TIH L33/СН TIH CB63A Автоматический выключатель 63A для TIH L33/НН TIH P20 Датчик температуры модели K в комплекте с кабелем и вилкой SKF TIH L... - Página 113 SKF TIH L...
- Página 114 SKF TIH L...
- Página 116 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
