Miele DA 6890 Guia De Instalacion

GUÍA DE INSTALACION

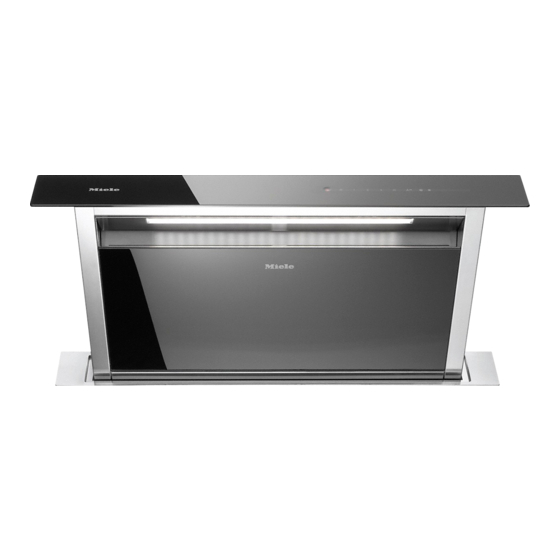

Campana levantar
Modelo: DA 6890
No. de material: 9813600
Conexión eléctrica:

220 V ~ 50 Hz,

1 GND / Tierra física **

Consumo máximo del equipo: 0.28 Kw
** (Todos los aparatos necesitan la conexión a GND/tierra para evitar
riesgo eléctrico)
Requerimientos previos a la instalación por parte del cliente:
1. El enchufe o toma corriente deberá estar en un circuito que cuente con un automático independiente de 10 A.
2. La configuración de la toma eléctrica es: fase, neutro y tierra física.
3. El enchufe hembra, deberá estar al alcance de la mano y no escondido, para poder desconectarlo rápidamente
del suministro en caso de ser necesario.
4. Miele NO sugiere o recomienda la utilización de cualquier equipo auxiliar para la protección eléctrica (regulador
u o estabilizador de voltaje, supresor, etc.), Si usted lo requiere deberá acercarse a su profesional certificado en
electricidad para que él le indique el más adecuado a su necesidad.
5. El equipo requiere un ducto de salida de aire de 6" en todo su recorrido (evitar reducciones de diámetro y
utilizar codos de curvas suaves). El ducto deberá tener como distancia máxima 4000 mm, ocupando la menor
cantidad de accesorios en el recorrido (codos, coples, etc.).
Recomendaciones:
1. Esta campana es exclusivamente para uso residencial y en interiores.
2. Se puede instalar con fijación bajo gabinete o fijación a muro.
3. Puede ser utilizado en modo de recirculación. Requiere Filtro de olores DKF 12-1 o DKF 12-R(regenerable)
Si necesita mayor información consulte el manual de su producto en :
Dimensiones del equipo:
Dimensiones del cuerpo del equipo:

Ancho cuerpo:

Altura cuerpo:

Profundidad cuerpo:

Peso:
Mail: info@miele.cl
Teléfono: 800265050
916 mm
400 mm
361 mm
37 Kg.
www.miele.cl
