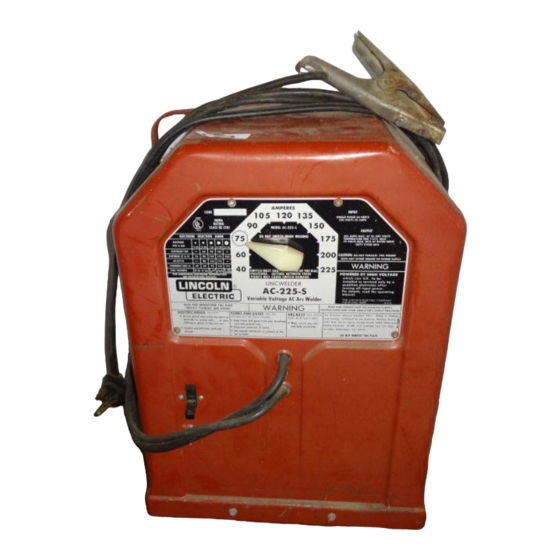

Lincoln Electric AC-225-S Guía Del Soldador
Ocultar thumbs
Ver también para AC-225-S:
- Manual del operador (38 páginas) ,
- Manual del operador (37 páginas) ,
- Manual del operador (17 páginas)
Publicidad
Enlaces rápidos
AC-225-S & AC/DC 225/125
WELDING POWER SOURCES
FUENTES DE PODER DE SOLDADURA
SOURCES DE COURANT DE SOUDAGE
Welder's Guide
Guía del Soldador
Guide du soudeur
. . . . . . . . . . . . . . . . . . . .
Contents
Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Installation and Operating Instructions
for AC-225-S and AC/DC 225/125 . . . . . . . . . . . . . . .7
Includes safety, installation, operating
instructions and parts lists.
Learning to Weld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Using the Carbon Arc Torch . . . . . . . . . . . . . . . . . . . . . . .28
Includes for heating metal, welding aluminum
or brazing with an arc torch.
Selecting Electrodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Brief descriptions of the types and operating
data for all Lincoln electrodes.
For use with machine Code Number:
Para el uso con n? del c?o autom?co:
Pour l'usage avec le nombre
de code machine :
Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina
Page
Precauciones de seguridad, . . . . . . . . . . . . . . . . . . . . . .2
Instrucciones de instalación y operación
para AC-225-S y AC/DC 225/125, . . . . . . . . . . . . . .7
Incluye instrucciones de seguridad,
instalación y operación, así como listas de partes.
Aprendiendo a soldar, . . . . . . . . . . . . . . . . . . . . . . . . . .14
Utilización de la antorcha de arco de carbono, . . . . . . . .28
Incluye el calentamiento del metal,
utilizando una antorcha de arco
Selección de electrodos, . . . . . . . . . . . . . . . . . . . . . . . .36
Descripciones breves de los tipos y
datos de operación para todos los
electrodos de Lincoln.
}
10420, 10421, 10422,
10423, 10424, 11074
TABLE DES MATIÈRES
Mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Consignes d'utilisation des sources de
courant AC-225-S et AC/DC-225/125 . . . . . . . . . . . . . . .7
Comprend les consignes de sécurité, d'installation
et d'utilisation ainsi que la nomenclature.
L'apprentissage du soudage . . . . . . . . . . . . . . . . . . . . . .14
Utilisation de la torche à arc au carbone . . . . . . . . . . . . .28
Directives pour le chauffage du métal, le soudage
de l'aluminium ou le brasage fort à la torche à arc.
Choix des électrodes . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Brèves descriptions des types et des
données d'utilisation
pour toutes les électrodes Lincoln.
1
IM237-K
March, 2005
22801 St. Clair Ave.
Cleveland, Ohio 44117-1199 U.S.A.
Tel. 216-481-8100
Copyright © 2005 Lincoln Global Inc.
