THERMEX MINI PERPIGNAN & MINI BORDEAUX
SALIDA GIRABLE
La salida del la campana puede girarse para que tenga la salida hacia atrás. Si escogemos la salida atrás la colocación de la chimenea es opcional.

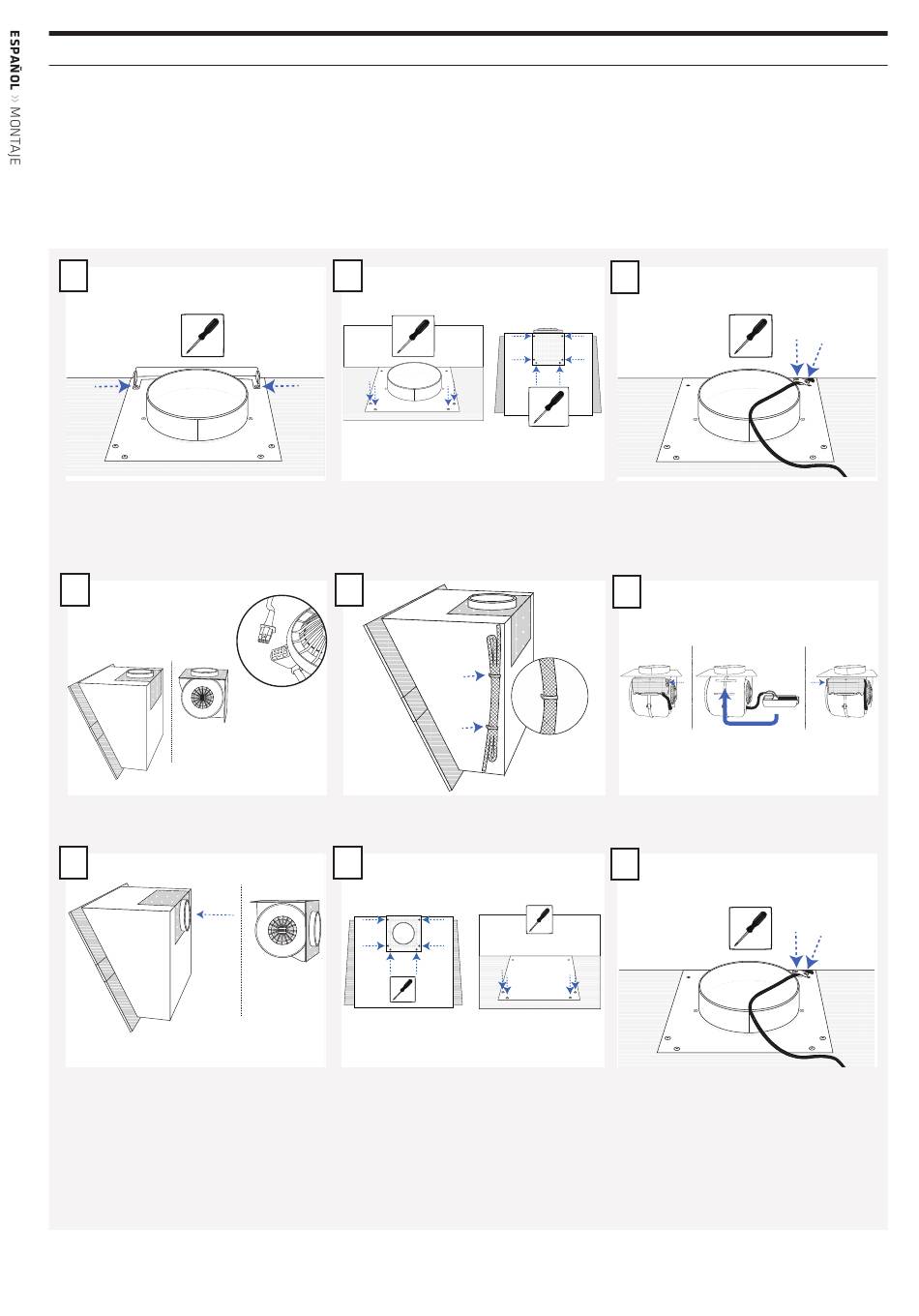

La salida se gira en los siguientes pasos:
1
x2
Desatornillar el enganche de la tapa de la
campana.
4
Sacar el motor fuera y quitar el enchufe del
motor.
7
Insertar el motor en la campana con la salida
hacia atrás.
2
x4
Desatornillar los tornillos que fijan la placa de la
campana.
NOTA: Tener cuidado no desatornillar los que
aguantan el motor a la tapa.
5
Fijar los 2 strips que aguantan el cable del
motor, a la campana.
8
x6
Fijar la tapa con el motor a la campana.
3
x6
Aflojar la sujección del cable eléctrico.
6
Girar el enchufe del motor.
9
x4
Fijar el peso en el cable eléctrico.
M 540231181226012016
x2
x2
