baltur BTL 0 Manual De Instrucciones Para La Instalación, El Uso Y El Mantenimiento página 111

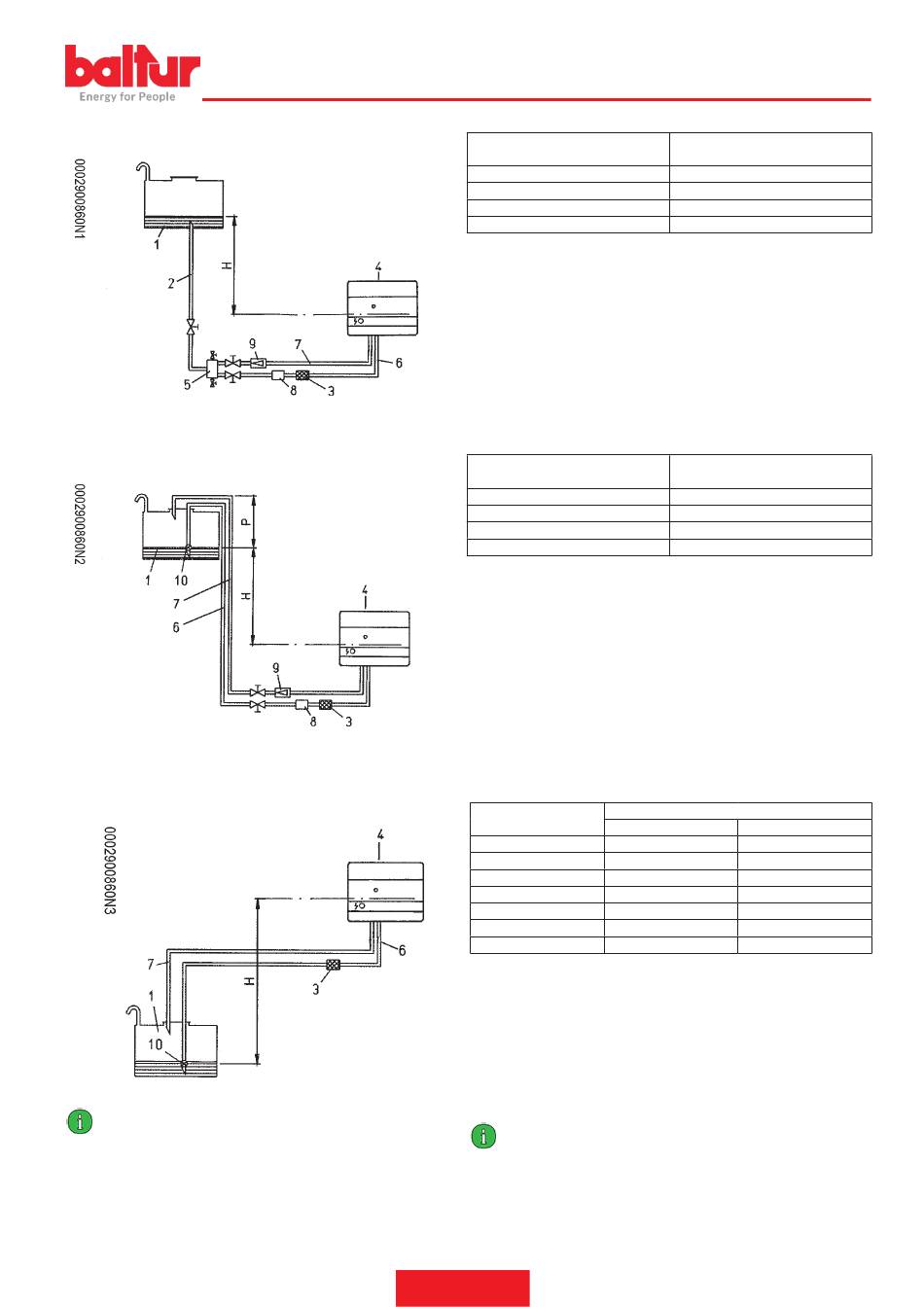

GRAWITACYJNA INSTALACJA ZASILAJĄCA
INSTALACJA GRAWITACYJNA ZASILANA Z GÓRY ZBIORNIKA
UKŁAD ZASILANIA PRZEZ SSANIE
WAŻNE:
W przypadku ewentualnych brakujących elementów przewodów
rurowych należy postępować zgodnie z obowiązującymi
przepisami.
H w metrach
1
2
3
4
1 Zbiornik paliwa.
2 Przewody rurowe zasilania.
3 Filtr siatkowy.
4 Palnik.
5 Odgazowywacz.
6 Przewód zasilania.
7 Przewód powrotny palnika.
8 Automatyczne urządzenie odcinające paliwo, gdy palnik nie pracuje.
9 Zawór zwrotny.
H w metrach
1
2
3
4
1 Zbiornik paliwa.
3 Filtr siatkowy.
4 Palnik.
5 Odgazowywacz.
6 Przewód zasilania.
7 Przewód powrotny palnika.
8 Automatyczne urządzenie odcinające paliwo, gdy palnik nie pracuje.
9 Zawór zwrotny.
10 Zawór stopowy.
Wymiar „P" maks. 3,5 m
H w metrach
0,5
1
1,5
2
2,5
3
3,5
1 Zbiornik paliwa.
3 Filtr siatkowy.
4 Palnik.
6 Przewód zasilania.
7 Przewód powrotny palnika.
10 Zawór stopowy.
H Różnica poziomów między minimalnym poziomem paliwa w zbiorniku
a osią pompy.
WAŻNE:
Całkowita długość każdego przewodu wraz z odcinkiem pionowym.
Dla każdego kolanka lub zawory odjąć 0,25 m.
13 / 31
0006081439_202001
Łączna długość w metrach Øwew.
10mm
30
35
40
45
Łączna długość w metrach Øwew.
10mm
30
35
40
45
łączna długość w metrach
Øwew. 10mm Øwew. 12mm
26 54
24 47
18 38
14 30
10 23
6 15
- 7
POLSKI
