6.1.3

Sistema de un tubo

Para obtener el funcionamiento de un tubo es necesario destor-
nillar el tubo flexible de retorno, quitar el tornillo de by-pass 6)
(Fig. 20) y atornillar el tapón 7) (Fig. 20).
Se recomienda que la cota P no supere los 10 m para no exigir
excesivamente el retén de la bomba y la cota V no supere los 4
m.
Para la bomba autocebante, destornillar el tornillo 3) (Fig. 22)
para eliminar el aire dentro del tubo de aspiración y esperar la sa-
lida del combustible.

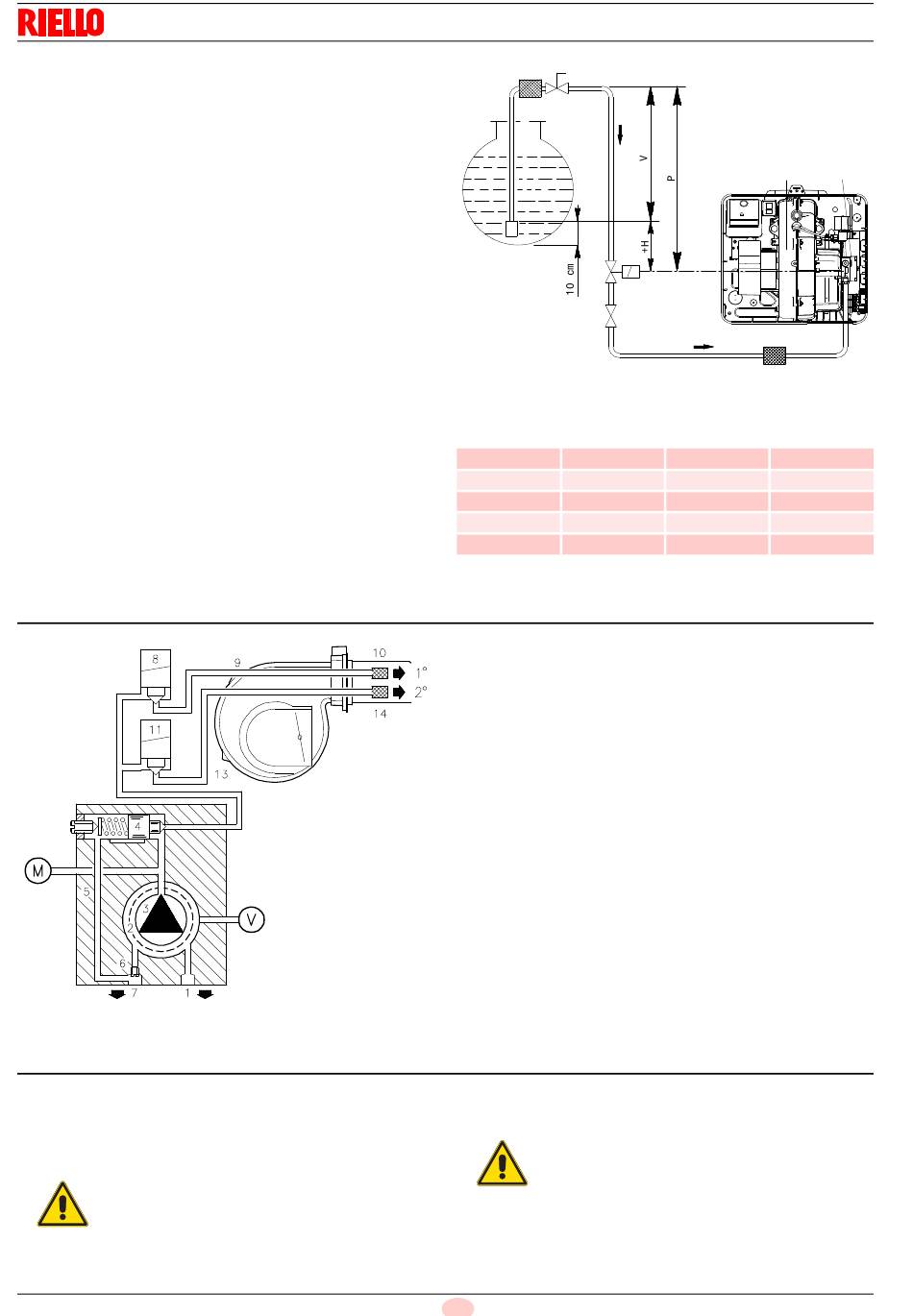

Leyenda (Fig. 19)
H Desnivel bomba-válvula de fondo
L Longitud tubo
Ø Diámetro interior del tubo
1 Quemador
2 Bomba
3 Filtro
4 Válvula manual cierre
5 Aspiración
6 Válvula de fondo
7 Válvula manual de cierre rápido, con mando a distancia
(sólo en Italia)
8 Electroválvula de cierre (sólo en Italia)
11 Filtro cisterna
6.2 Layout instalación hidráulica
6.3 Conexiones hidráulicas
Las bombas llevan un by-pass que comunica el retorno con la as-
piración. Se encuentran instaladas en el quemador, con el by-
pass cerrado por el tornillo 6) (Fig. 20 ).
Por lo tanto es necesario conectar los dos conductos a la bomba.
Si hacemos funcionar la bomba con el retorno ce-
rrado y el tornillo del by-pass colocado, se avería
inmediatamente.
ATENCIÓN
Quitar los tapones de las conexiones de aspiración y de retorno
de la bomba.
20034658
Instalación hidráulica
D601
Fig. 20
20
11
7
6
8
4
D11075
+/- H
(metros) ø 8 mm
+ 4,0 51
+ 3,0 45
+ 2,0 39
+ 1,0 33
+ 0,5 29
Leyenda (Fig. 20)
1 Aspiración bomba
2 Filtro
3 Bomba
4 Regulador de presión
5 Tubo de retorno
6 Tornillo de by-pass
7 Retorno bomba
8 Electroválvula
9 Conducto
10 Filtro
11 Electroválvula
13 Conducto
14 Filtro
M Manómetro
V Vacuómetro
En su lugar atornillar los tubos flexibles con las juntas que se su-
ministran en dotación.
Durante el montaje de los tubos flexibles, no de-
ben ser sometidos a torsiones ni estiramientos.
ATENCIÓN
E
A
5
1
5
3
L (metros)
ø 10 mm ø 12 mm
100
100
95
80
72
2
Fig. 19
100
100
100
100
100
Tab. H
