8
Ciclos de mecanizado: Cajera de contorno | DESBASTE (Ciclo 22, DIN/ISO: G122, opción de software 19)
8.6 DESBASTE (Ciclo 22, DIN/ISO: G122,
opción de software 19)
Desarrollo del ciclo
Con el ciclo 22 VACIAR se fijan los datos tecnológicos para el
desbaste.
Antes de llamar el ciclo 22 se deben programar otros ciclos:
Ciclo 14 CONTORNO o SEL CONTOUR
Ciclo 20 DATOS DEL CONTORNO
dado el caso, ciclo 21 TALADRADO PREVIO
Desarrollo del ciclo
1 El control numérico posiciona la hta. sobre el punto de
profundización; para ello se tiene en cuenta la sobremedida de
acabado lateral
2 En la primera profundidad de pasada la hta. fresa el contorno de
dentro hacia fuera con el avance de fresado Q12

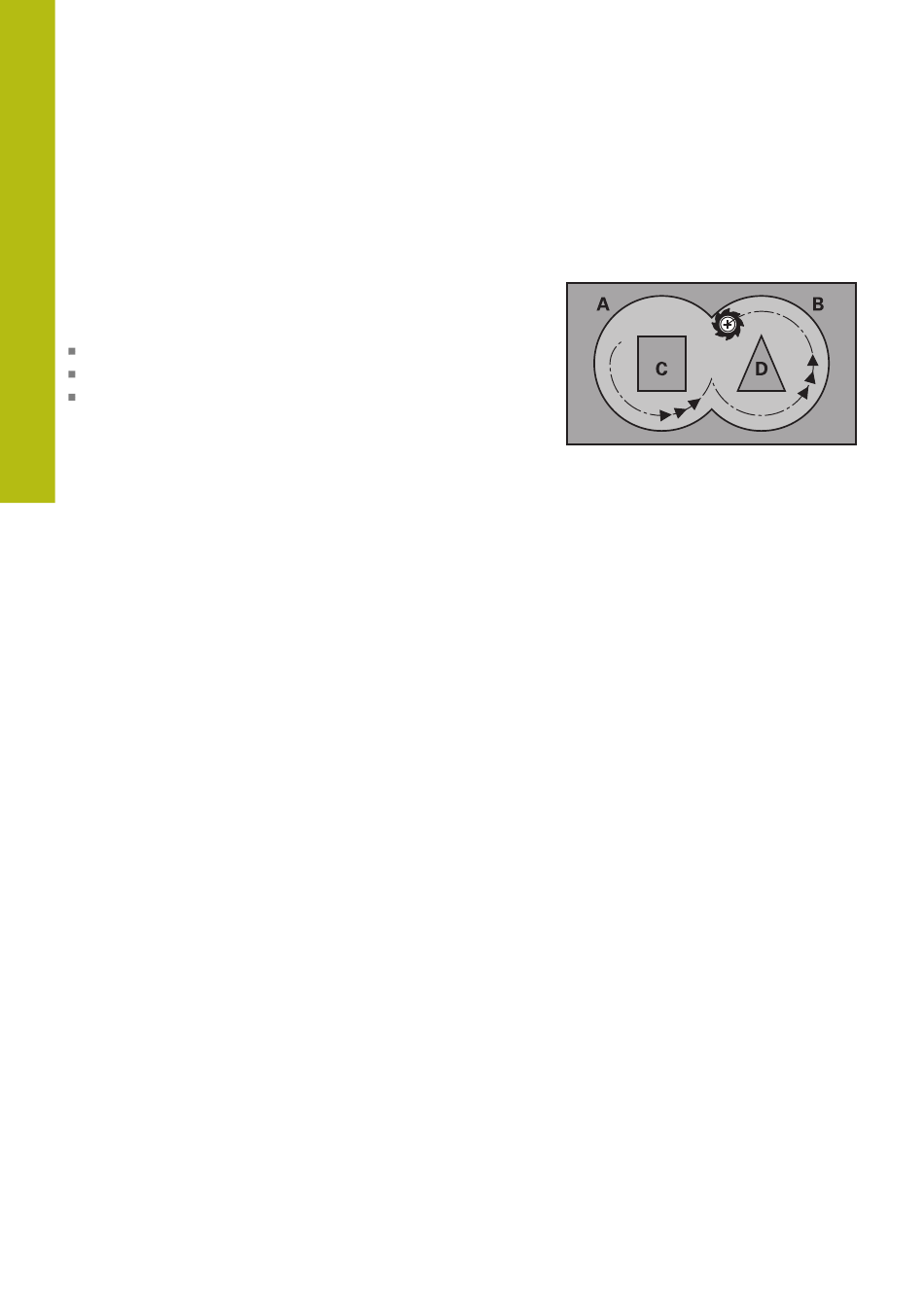

3 Para ello se fresa libremente el contorno de la isla (aquí: C/D)
con una aproximación al contorno de la cajera (aquí: A/B)
4 En el paso siguiente, el control numérico desplaza la
herramienta hasta el paso de profundización siguiente y
repite el proceso de desbaste hasta que se haya alcanzado la
profundidad programada
5 Finalmente, la herramienta retrocede en el eje de la herramienta
hasta la altura segura o hasta la última posición programada
antes del ciclo Depende de parámetros ConfigDatum,
CfgGeoCycle (Nº. 201000), posAfterContPocket (Nº. 201007).
