5.5 Montaje del reductor en la máquina
Requisitos
§
La estructura de conexión para el accionamiento en la máquina se ha diseñado según el peso, el par de giro y teniendo
en cuenta las fuerzas que actúan sobre el accionamiento.
§ La estructura de conexión es lisa, resistente a la torsión y amortigua las vibraciones.
La diferencia de perpendicularidad de la superficie de contacto de la brida de la estructura de conexión respecto del eje
del árbol de transmisión no supera los 0,03 mm por 100 mm.
§ La carcasa del reductor se conecta a tierra a través de la estructura de conexión o del motor montado.
§ El diámetro de centraje de la estructura de conexión muestra la tolerancia ISO H7.
§ Se garantiza una ventilación suficiente del accionamiento montado.
Procedimiento
1. Posicione el reductor de tal modo que la placa de características del reductor permanezca visible después del
montaje.
2. Si el reductor se va a utilizar en el modo de inversión, procure posicionar el eje de salida según las indicaciones del
capítulo Modo de inversión
3. Centre el reductor en la estructura de conexión mediante el borde de ajuste/bordes de ajuste de la carcasa del
reductor.
4. Monte la brida de salida del reductor con tornillos en la estructura de conexión. La información sobre los tornillos se
encuentra en la siguiente tabla.
5. Apriete los tornillos de forma uniforme en varias pasadas con un par de apriete ascendente y en cruz. Los pares de
apriete se encuentran en el capítulo

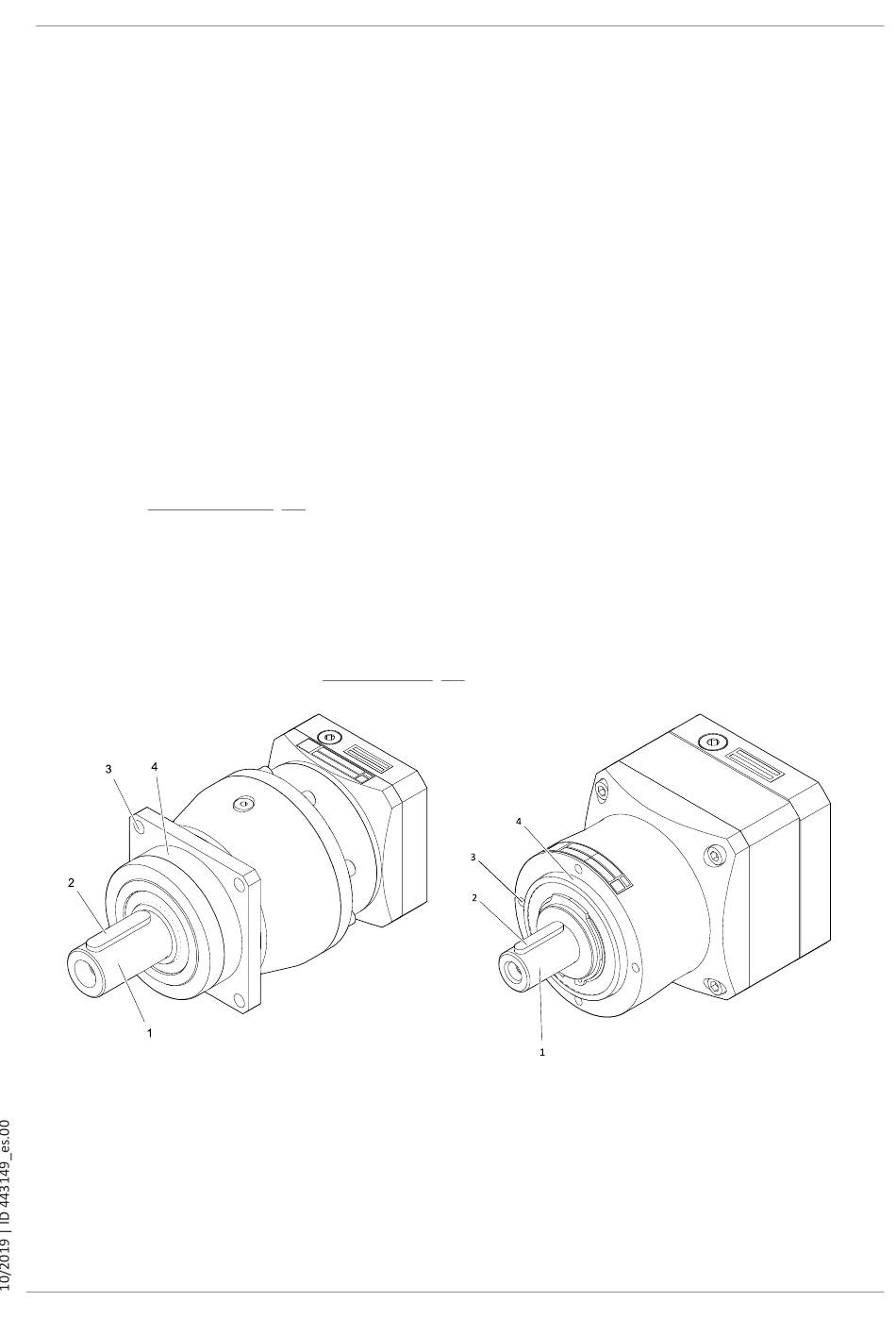

Tab. 5: Montaje del reductor en la máquina tomando como ejemplo el P532 (izquierda) y el PE411 (derecha)
1 Eje macizo
3 Taladro de la brida de salida
[} 15].
Pares de apriete [} 31].
2 Chaveta (si la hay)
4 Borde de ajuste de la carcasa
