5. PROGRAMMIERANLEITUNG
Die Programmierung des Moduls (SIG7120 oder SIG7121) mit Hilfe des Universal-Programmiergeräts TPE
durchgeführt, mit dem alle wichtigen Betriebsparameter eingegeben werden können.
Zur Durchführung der Programmierung mittels TPE reicht es aus, das Programmiergerät an das Verbindungs-
modul (SIG7900) der New HeadLine Kopfstelle anzuschließen. Nach Beendigung des automatischen Abtast-
vorgangs erhält man Zugang zu den Modulen der Kopfstelle und zu dem Modul, das programmiert werden soll.
Bitte ziehen Sie hierzu das Kapitel SETUP-MENÜ ZENTRALE UND KTP-EMULATION zu Rate.
WICHTIG: Nach Anschluss des Moduls an das Back-Panel muss man unbedingt das Ende der ungefähr 30
Sekunden langen Start- und Systemkonfigurationsphase abwarten, um eine korrekte Erkennung des Moduls si-
cherzustellen. Falls während der Programmierung am TPE-Bildschirm häufig der Hinweis "Warten..." angezeigt
wird (zum Beispiel beim Durchlaufen der Kanalliste), ist es sinnvoll, den TIMEOUT des TPE-Programmiergeräts
auf 30 Sekunden zu erhöhen (Default-Einstellung 12 Sekunden).
Dies kann im Menü "TPE SETUP" – "TIMEOUT COM" durchgeführt werden (bitte ziehen Sie das Menü TPE
SETUP zu Rate).
WICHTIG: Durch Einsatz der Schnittstelle SIG7905 (Host Controller Modul) können die Kontrolle des Mo-
dul-Status und die Programmierung im Remote-Modus vorgenommen werden. Weitere Informationen
erhalten Sie in der Anleitung des Moduls SIG7905.
WICHTIG: Zur Speicherung der eingegebenen Parameter muss die Taste des TPE gedrückt werden.
Wird diese Taste nicht innerhalb von 5 Minuten nach der letzten Änderung gedrückt, gehen die eingege-
benen Daten verloren, und die vorherigen Werte werden wieder hergestellt.
In den nachfolgenden Kapiteln finden Sie eine detaillierte Analyse der Funktionen und des TPE-Menüs.
Bitte nehmen Sie für alle in den Flow-Charts der nachfolgenden Abschnitte angegebenen Schritte zur Program-
mierung und zur Interpretation der Programmiermenüs auf die in den folgenden Tabellen angeführte Legende
Bezug.

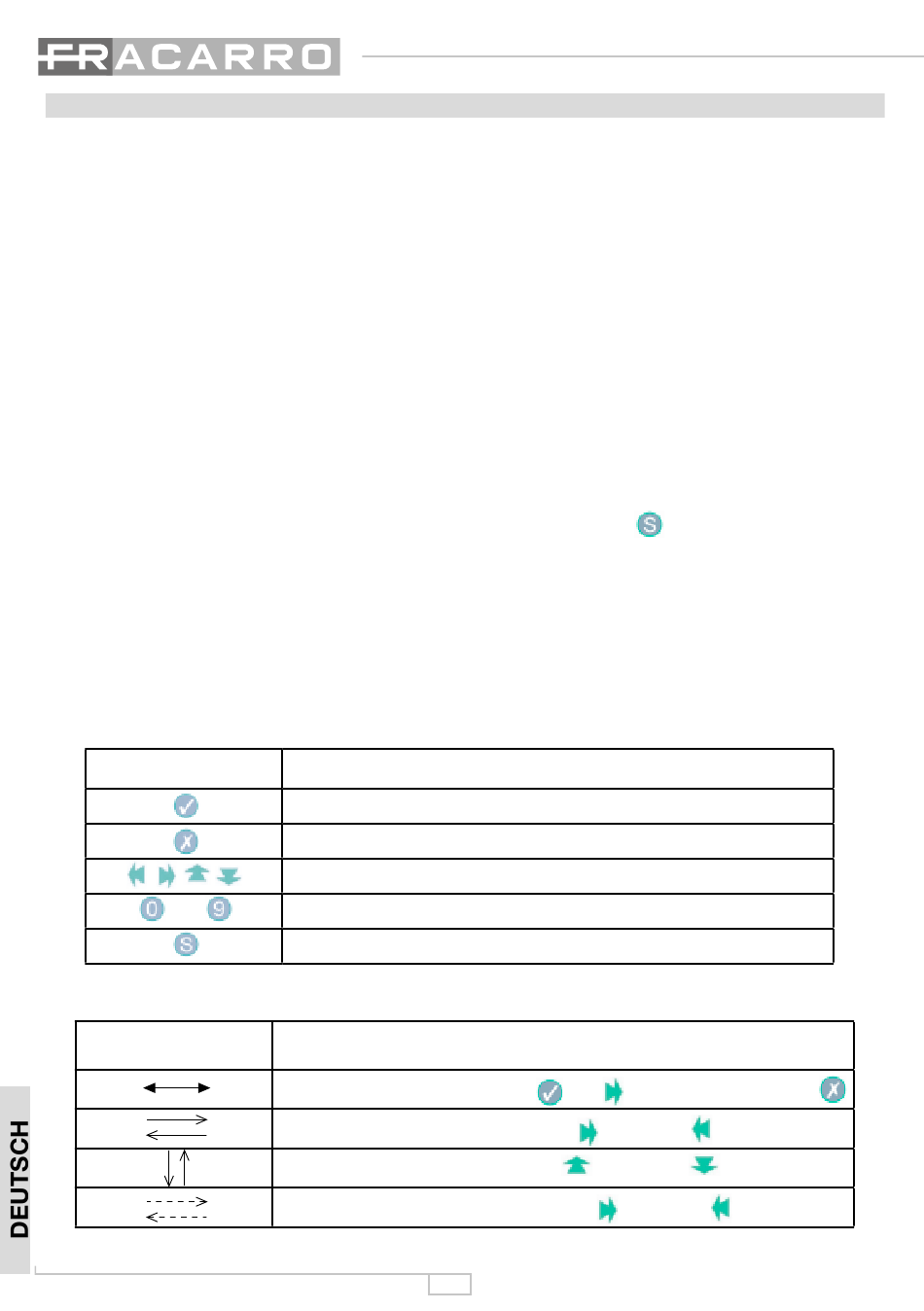

TPE-Tasten Funktion der Taste
Bestätigung eines eingegebenen Wertes oder Zugang zu einem Menü
Löschen eines eingegebenen Wertes oder Verlassen eines Menüs
Navigation zwischen den verschiedenen Menüpunkten
......
Eingabe der Werte
Speichern der vorgenommenen Änderungen
Grafische Anzeigen in
Erläuterung
den Menü-Diagrammen
Wählen Sie das Menü mit den Tasten oder , verlassen Sie mit der Taste
Im Menü nach rechts oder links
Im Menü nach oben oder unten
In den Werten nach rechts oder links
