Atención
Si desea controlar por radio, desde el monitor, la motorización de cancela Somfy RTS deberá registrar el mando de radio
antes de la instalación definitiva del monitor (debe llevar el monitor a la motorización de cancela mientras es alimentado
por su fuente de alimentación) o, según los modelos de motorización, activar el botón en la motorización de cancela.
Consulte el capítulo "Memorización de la motorización de cancela en la memoria del monitor".

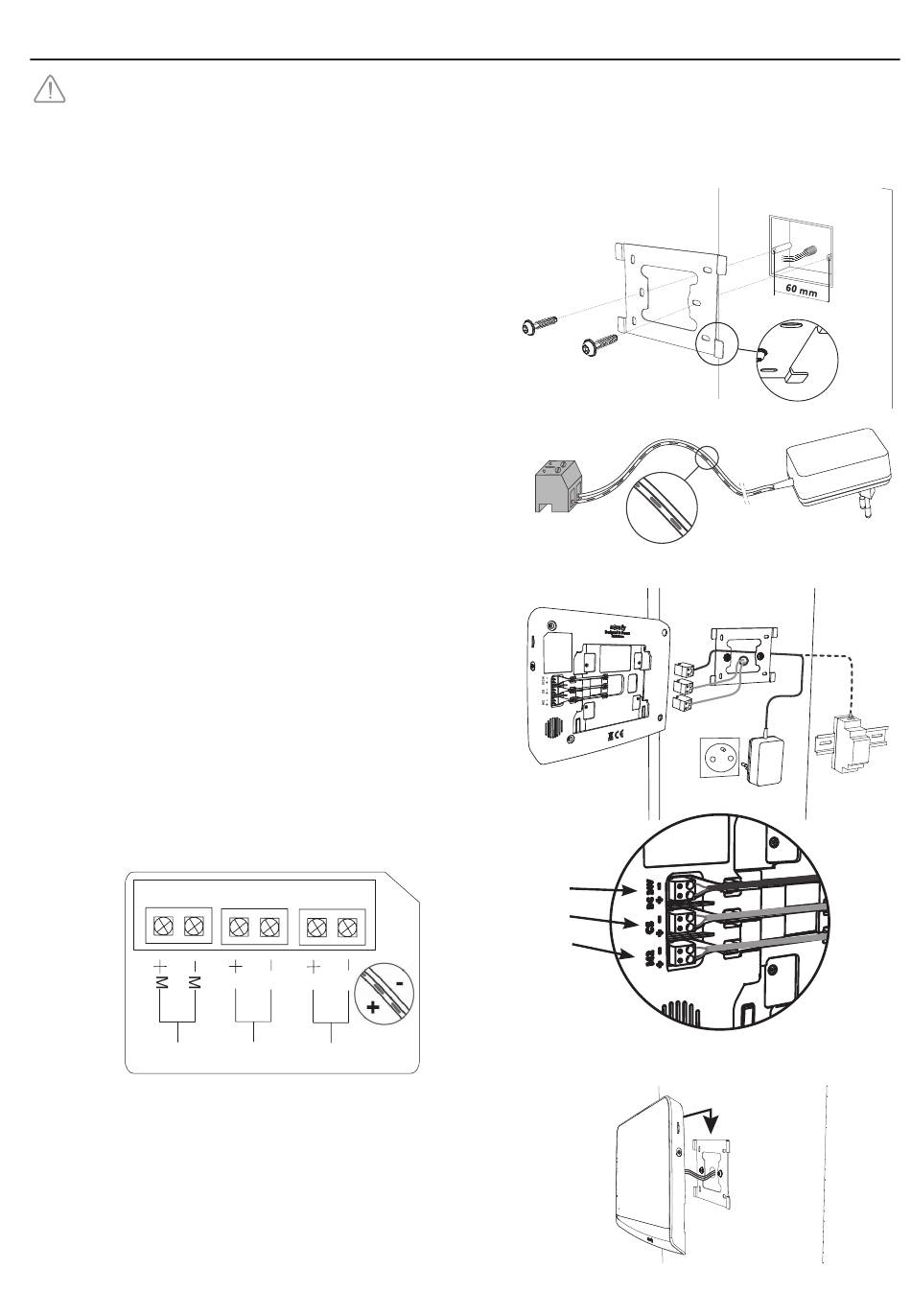

[1]. Instale la placa de fijación del monitor en la pared.
Importante: Los soportes de fijación del monitor deben salir hacia
usted.
Nota: Todos los hilos deberán pasar por dentro del soporte de fijación
para poder conectarlos al monitor.
[2]. Conecte el conector del adaptador de corriente a la parte trasera
del monitor en la regleta de bornes 7-1 en el sentido indicado en la
ilustración (tornillos hacia la derecha); el sentido de conexión de los
cables de la fuente de alimentación es importante.
Importante: Utilice siempre el adaptador de corriente suministrado
para alimentar el monitor.
Nota: Puede utilizar un adaptador de corriente compatible con raíl DIN
disponible opcionalmente (ref. 9026469).
Importante: No conecte el adaptador de corriente a ninguna toma
o no accione el disyuntor de la alimentación DIN hasta que no haya
terminado todo el cableado (placa de calle, monitor adicional, etc.).
[3]. Conecte el segundo conector suministrado a la regleta de bornes
7-2. El cable correspondiente se conectará a la placa de calle.
Opcional: Conecte un tercer conector a la regleta de bornes 7-3. El
cable correspondiente se conectará en un segundo monitor (véase
el manual del monitor adicional).
Nota: Coloque los cables en las ubicaciones previstas a tal efecto para
evitar cualquier riesgo de arranque de los mismos.
Nota: Marque los cables utilizados para las regletas de bornes 7-2 y
7-3 para cablear correctamente la placa de calle y el monitor adicional
(opcional).
2 nd monitor Call station
[4]. Monte el monitor deslizándolo con cuidado hacia abajo por el
soporte de fijación hasta que las pestañas del soporte queden bien
encajadas en las muescas del monitor.
7
4 - INSTALACIÓN DEL MONITOR
DC 24V
-
-
+
+
7-1
7-2
7-3
