MONTAGEANLEITUNGEN

Achtung: Vor der Durchführung irgendwelcher Arbeiten am motorisierten Sprühgerät immer erst den Motor ausschalten und den
Kerzenstecker von der Zündkerze abziehen.
Immer Schutzhandschuhe tragen.
Achtung: Das motorisierte Sprühgerät nur dann wieder einschalten, wenn es vollständig wieder zusammengebaut wurde.
1. Montage der Düse
Beziehen Sie sich hinsichtlich Zusammenbau von Handgriff, Düsenhebel, Düsenschlauch und Düse auf die Abbildung auf der vorhergehenden
Seite (Bezeichnung der einzelnen Teile). Achten Sie darauf, die Teile ordnungsgemäß zusammenzubauen, um Lecks zu vermeiden.

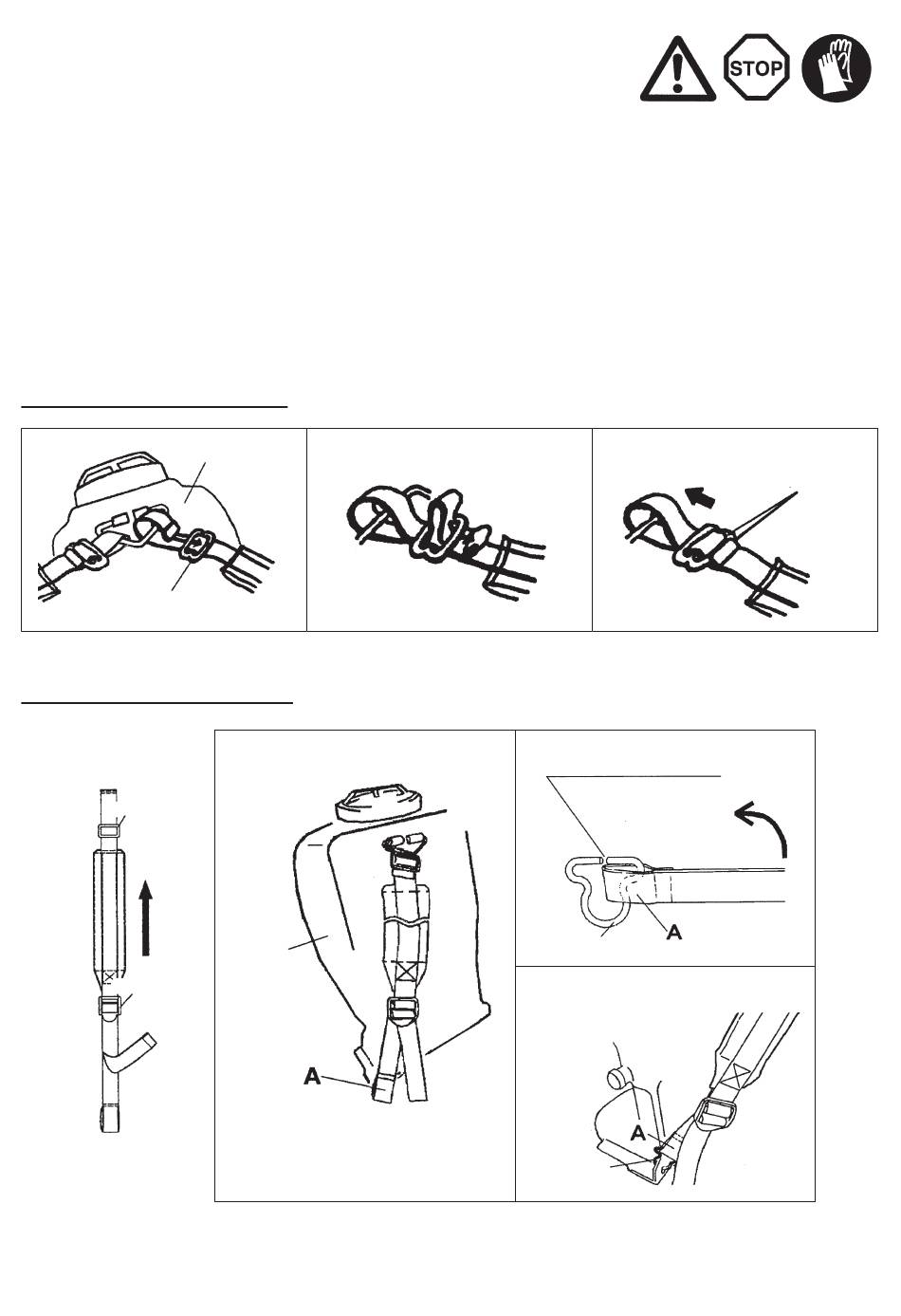

. Einstellung der Schultergurte
Die beiden Schultergurte wie unten dargestellt am Chemikalientank derart befestigen, dass sich die Gurte nicht dabei verdrehen. Anleitungen
werden für einen einzelnen Gurt beschrieben.
Einstellung der oberen Schultergurte
①
Chemikalientank
obere Schnalle
Einstellung der unteren Schultergurte
obere Schnalle
untere Schnalle
②
①
Chemikalientank
Stecken Sie die Rückengurte 'A', einen der
beiden sich überlappenden Gurte, wie in den
Abbildungen ② und ③ unten dargestellt in
den Metallhaken.
③
②
Stecken Sie den Teil 'A' des Gurtes
durch diesen Spalt im Metallhaken.
Anschließend den
Gurt um 90 Grad in
Pfeilrichtung aufrichten
Metallhaken
Befolgen Sie die gleichen Anleitungen
③
für den anderen Schultergurt, um die
Einstellung zu beenden.
Metallhaken

Gurt in Pfeilrichtung ziehen und dann
dessen zusammengelegtes Ende an
das untere Ende der Schnalle legen.
