Installation de télécommandes
Précautions
Des tensions très faibles sont utilisées pour la
!
communication entre les télécommandes, donc la
télécommande est sujet aux faibles puissances et
par conséquent, il ne doit pas y avoir de contact
avec des tensions alternatives de haut niveaux ou
les fils de communication ne doivent pas être mis
dans des conduites avec des câbles d'alimentation.
Modeles AI avec pompe chauffante
Montage encastré dans le mur
La longueur maximum utilisable du câble de
commande à distance est de 500 mètres. Installer
!
la commande à distance dans un exdroit où elle
pourra être facilement utilisée.
La plaque dècorative peut être retirée en repliant
!
la partie indiquée par la flèche au moyen d'un
tournevis ordinaire.
La mémoire de sauvegarde intègrée aux
!
condensateurs évitera toutes pertes pendant une
panne d'électricité.
Pour les détails sur le réglage de la
!
télécommande, se réferer aux instructions fournis
dans le manuel de la télécommande.
Câble souple à 3 conducteurs sous
caoutchouc isolé au chlorure de
polyvinyle (disponible localement)
Vis de montage
(disponible localement) x 2
Montage en surface sur le mur
Réaliser une découpe en "U" au centre du bord
!
supérieur de la plaque décorative et faire passer
le câble souple à 3 conducteurs sous
caoutchouc isolé au chlorure de polyvinyle à
travers la découpe.
Découpe
Tel: 01823 665660
All manuals and user guides at all-guides.com
T
ELECOMMANDE

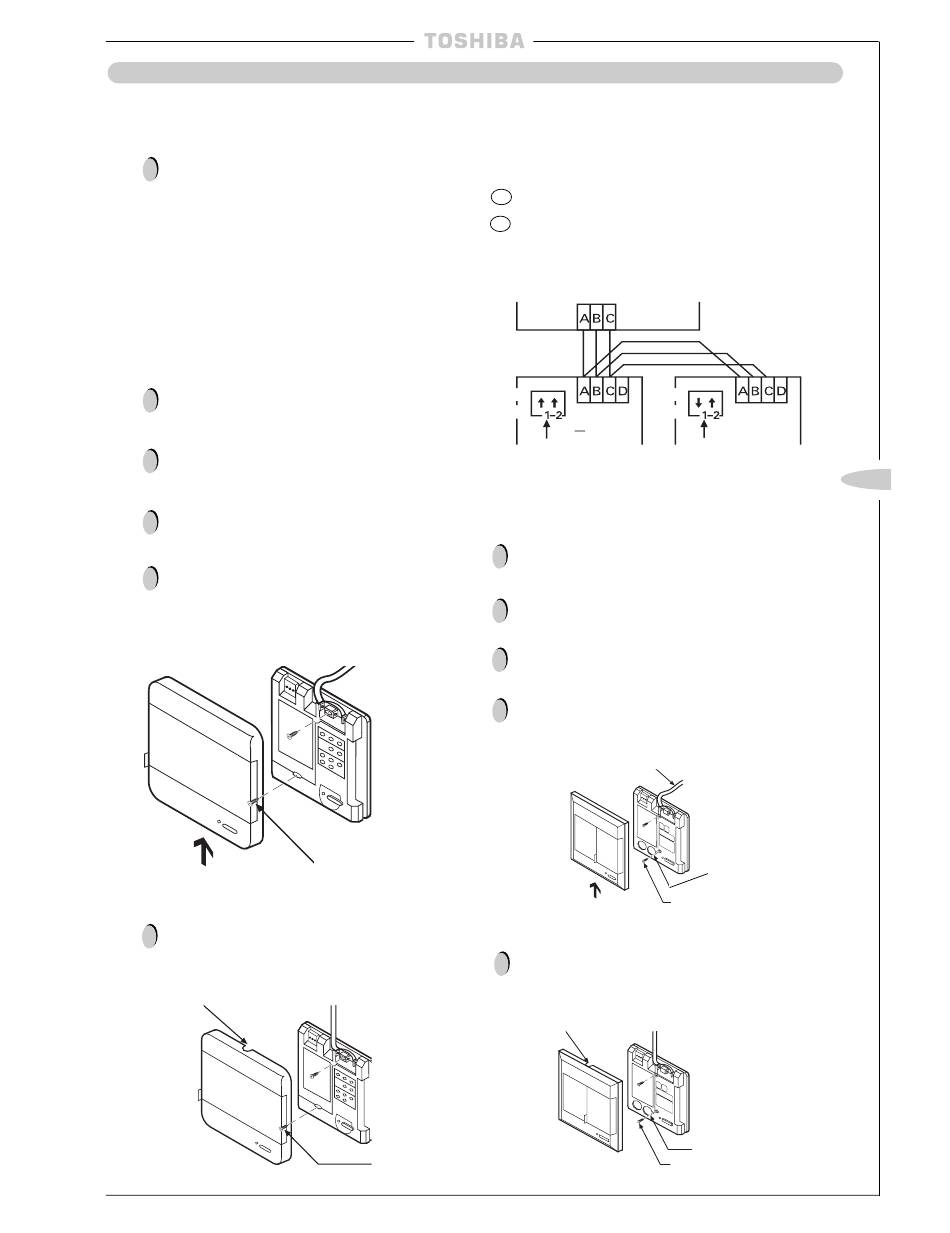

Raccordement de 2 télécommandes
