Instrucciones de instalación y funcionamiento Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Ajuste de las funciones de regulación
Girando el botón de mando, seleccione la bomba adicional y confírmela pulsando el bo-
tón.
Al pulsar el botón aparece una marca de verificación blanca en la bomba seleccionada.
Por su parte, la bomba secundaria indica en la pantalla que se ha seleccionado.
El resto de bombas secundarias se seleccionan del mismo modo. A continuación, pulse
la tecla volver para retroceder al menú «Ajustar el funcionamiento de regulación».
Cuando las bombas secundarias están integradas en un circuito con un mezclador pue-
de tenerse en cuenta el caudal de mezcla. Para ello, seleccione la función de regulación
adicional Multi-Flow Adaptation Mezclador y actívela.
Ajustar el funcionamiento de regulación
Offset de caudal
Actual: 0,0 m³/h
Multi-Flow Adaptation Mezclador...
Actual: Desconectado
Valor alternativo de demanda de caudal
Actual: Demanda de caudal máx.
Q-Limit Min
Estado: Desconectado

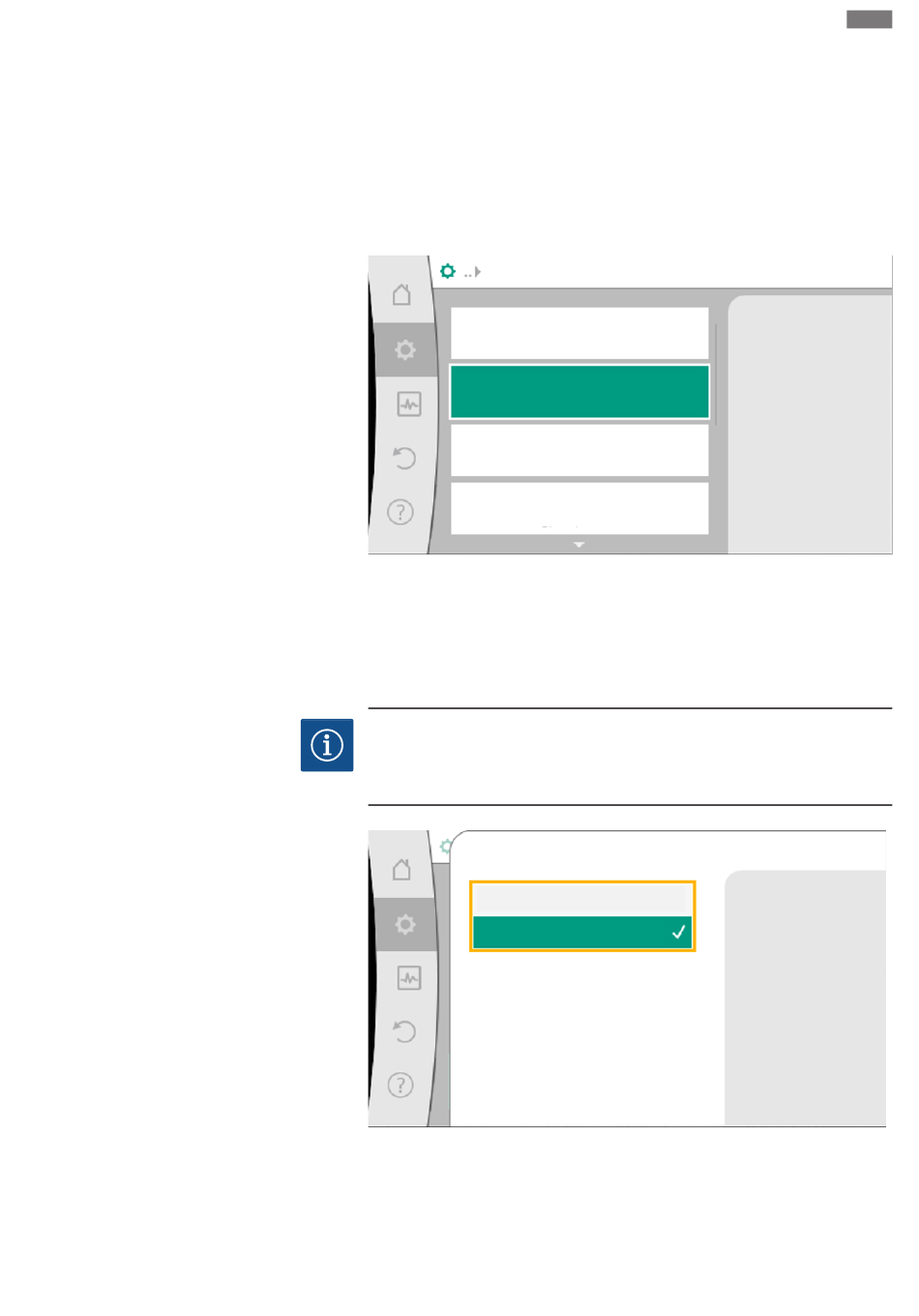

Fig. 59: Ajustar el funcionamiento de regulación: Multi-Flow Adaptation Mezclador
Para poder utilizar la función se deben registrar las temperaturas en el grupo sobrepre-
sor:
ƒ
En la alimentación secundaria (T1) después del separador hidráulico
ƒ
En la alimentación primaria (T2) antes del separador hidráulico
Para ello, conecte el sensor de temperatura a las entradas analógicas AI3 y AI4.
AVISO
Para poder determinar el caudal de mezcla, en las bombas secundarias con mezcla-
dor debe estar activada la función de registro de cantidad de calor con un sensor de
temperatura conectado en la alimentación secundaria y en el retorno secundario.
Multi-Flow Adaptation Mezclador
Desconectado
Conectado
Fig. 60: Multi-Flow Adaptation Mezclador
Girando el botón de mando, seleccione «Conectado» y confírmelo pulsando el botón.
A continuación se deben configurar los sensores de temperatura del grupo sobrepresor
en las entradas analógicas AI3 y AI4. Para ello, seleccione en el menú «Ajustar el funcio-
namiento de regulación» el sensor de temperatura T1 para la temperatura de la alimen-
tación secundaria.
es
El modo Multi-Flow Adaptation
puede tener en cuenta
mezcladores en bombas
secundarias. Para ello,
en las bombas secundarias
debe estar activado
el registro de cantidad de
calor. El grupo sobrepresor
debe registrar
temperaturas en la alimentación
secundaria (T1) y en la
alimentación
primaria (T2).
El modo Multi-Flow Adaptation
tiene en cuenta el mezclador
de 3 palas en las bombas del circuito
de consumidores. Para ello,
el registro de cantidad de calor
debe estar activado en las
bombas del circuito de consumidores
en cuestión.
