es

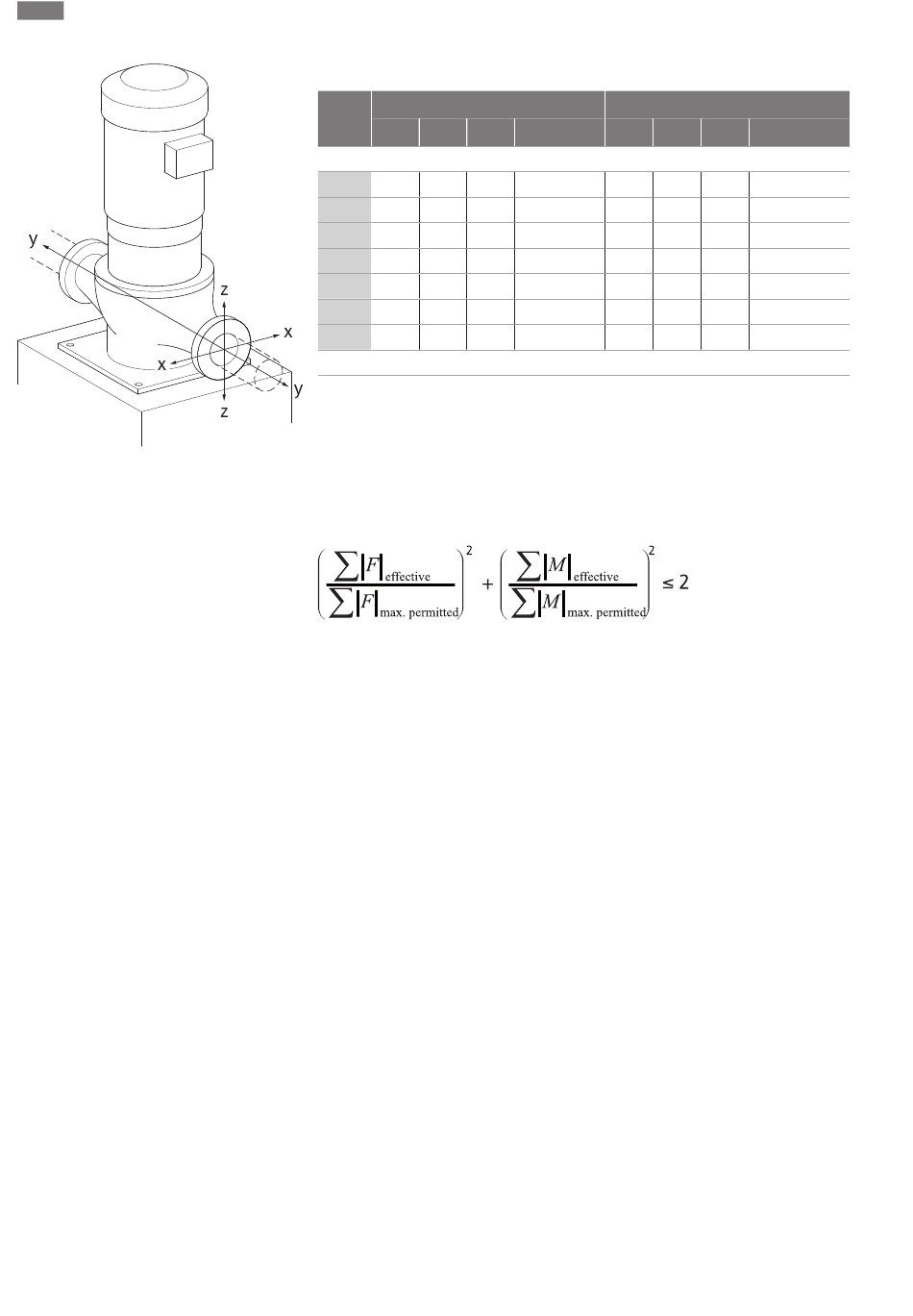

Fig. 14: Caso de carga 17 A, DIN EN ISO 5199,
Anexo B
32
Instalación
Bomba vertical sobre patas, caso 17 A (Fig. 14)
DN Fuerzas F [N]
F F F
X Y Z
Brida de presión y de aspiración
32 338 394 319
40 413 469 375
50 563 619 506
65 694 788 638
80 844 938 769
100 1125 1256 1013
125 1775 1481 1200
Valores según ISO/DIN 5199, Clase II (2002), Anexo B
Tab. 8: Fuerzas y pares admisibles en las bridas de la bomba en tubería horizontal
Si alguna de las cargas activas no alcanza los valores máximos admisibles, se permite a
una de estas cargas superar el valor límite habitual. Se requiere cumplir las siguientes
condiciones adicionales:
ƒ
todos los componentes de una fuerza o par alcanzarán como máximo 1,4 veces el
valor máximo admisible,
ƒ
las fuerzas y pares aplicados a cada brida cumplen la condición de la ecuación de
compensación.
Fig. 15: Ecuación de compensación
Σ F y Σ M son las sumas aritméticas de los valores efectivos de las dos bridas de
efectiva efectiva
bomba (entrada y salida). Σ F
valores máximos admisibles de las dos bridas de bomba (entrada y salida). Los signos al-
gebraicos de Σ F y Σ M no se tendrán en cuenta en la ecuación de compensación.
Influencia del material y la temperatura
Las fuerzas y pares máximos admisibles se aplican a la fundición gris y a un valor inicial
de temperatura de 20 °C.
En caso de temperaturas superiores, los valores se deben corregir como sigue depen-
diendo de su relación con los módulos de elasticidad:
E /E
t, EN-GJL 20, EN-GJL
E = módulo de elasticidad de fundición gris con la temperatura seleccionada
t, EN-GJL
E = módulo de elasticidad de fundición gris con 20 °C
20, EN-GJL
Pares M [Nm]
Σ fuerzas F M M
X
619 300 125
731 400 200
975 450 250
1238 500 300
1481 550 325
1969 625 375
2325 800 500
y Σ M son las sumas aritméticas de los
max. permitted max. permitted
M Σ pares M
Y Z
175 550
275 700
325 775
350 850
400 925
475 1050
700 1275
